Применение, особенности и преимущества станочных гидравлических патронов Постоянное усилие захвата Отличная точность (биение до 5мкм) Удобная и б

1536 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.TG11

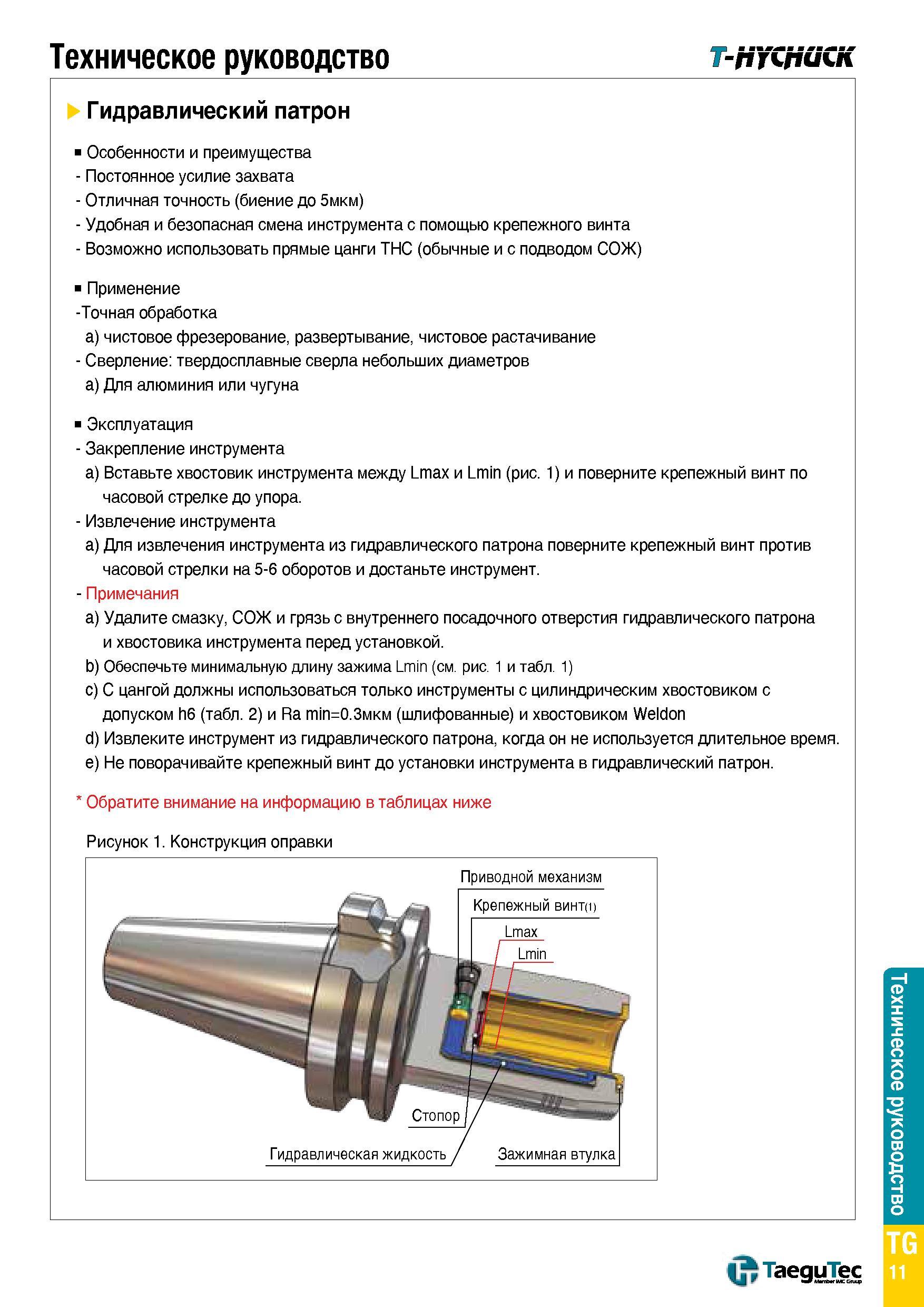

1536 Применение, особенности и преимущества станочных гидравлических патронов Постоянное усилие захвата Отличная точность (биение до 5мкм) Удобная и б Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка для металлообрабатывающих станков Точение Фрезерование Сверление Стр. TG11

Применение, особенности и преимущества станочных гидравлических патронов Постоянное усилие захвата Отличная точность (биение до 5мкм) Удобная и б

Применение, особенности и преимущества станочных гидравлических патронов Постоянное усилие захвата Отличная точность (биение до 5мкм) Удобная и безопасная смена инструмента с помощью крепежного винта Возможно использовать прямые цанги ТНС (обычные и с подводом СОЖ) Применение -Точная обработка а) чистовое фрезерование, развертывание, чистовое растачивание - Сверление твердосплавные сверла небольших диаметров a) Для алюминия или чугуна Эксплуатация - Закрепление инструмента а) Вставьте хвостовик инструмента между Lmax и Lmin (рис. 1) и поверните крепежный винт по часовой стрелке до упора. - Извлечение инструмента а) Для извлечения инструмента из гидравлического патрона поверните крепежный винт против часовой стрелки на 5-6 оборотов и достаньте инструмент. - Примечания a) Удалите смазку, СОЖ и грязь с внутреннего посадочного отверстия гидравлического патрона и хвостовика инструмента перед установкой. b) Обеспечьте минимальную длину зажима Lmin (см. рис. 1 и табл. 1) c) С цангой должны использоваться только инструменты с цилиндрическим хвостовиком с допуском h6 (табл. 2) и Ra тт=0.3мкм (шлифованные) и хвостовиком Weldon d) Извлеките инструмент из гидравлического патрона, когда он не используется длительное время. e) Не поворачивайте крепежный винт до установки инструмента в гидравлический патрон. Обратите внимание на информацию в таблицах ниже Рисунок 1. Конструкция оправки Приводной механизм TaeguTec Техническое руководство Техническое руководство
