Примечание по использованию твердосплавных фрезерных зачистных пластин Tungaloy в торцевых сборных фрезах Для получения хорошей чистовой поверхности реком

611 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.9-41

611 Примечание по использованию твердосплавных фрезерных зачистных пластин Tungaloy в торцевых сборных фрезах Для получения хорошей чистовой поверхности реком Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 9-41

Примечание по использованию твердосплавных фрезерных зачистных пластин Tungaloy в торцевых сборных фрезах Для получения хорошей чистовой поверхности реком

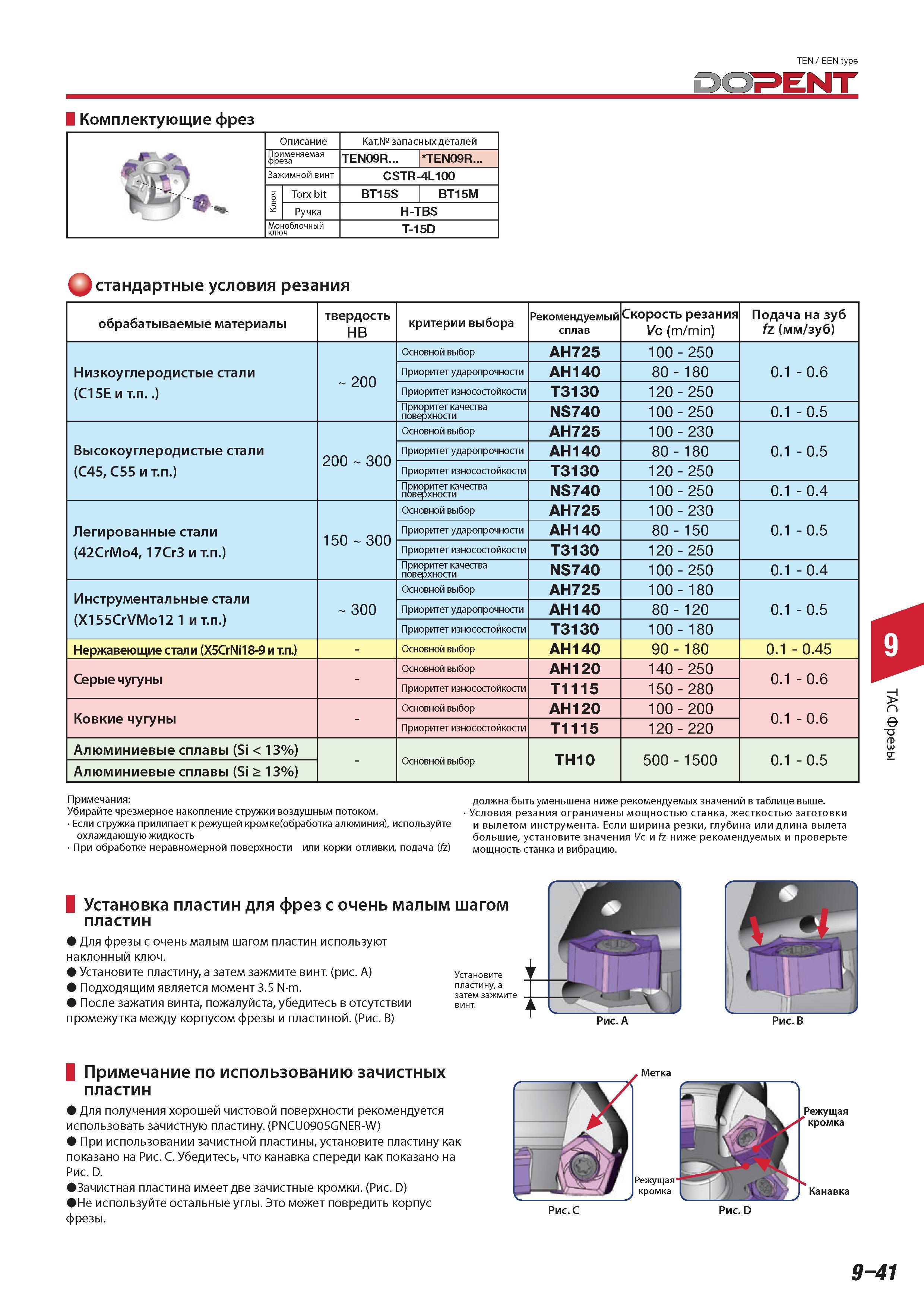

Примечание по использованию твердосплавных фрезерных зачистных пластин Tungaloy в торцевых сборных фрезах Для получения хорошей чистовой поверхности рекомендуется использовать зачистную пластину PNCU0905GNER-W При использовании зачистной пластины установите пластину как показано на Рис. С. Убедитесь что канавка спереди как показано на Рис. D. Зачистная пластина имеет две зачистные кромки. (Рис. D) Не используйте остальные углы. Это может повредить корпус фрезы. Канавка Рис. D 9-41 ТАС Фрезы Комплектующие фрез Tungaloy Описание Категория запасных деталей Применяемая фреза TEN09R TEN09R Зажимной винт CSTR-4L100 Ключ Torx bit BT15S BT15M Ручка H-TBS Моноблочный ключ T-15D стандартные условия резания обрабатываемые материалы твердость HB критерии выбора Рекомендуемый сплав Скорость резания Vc (m/min) Подача на зуб fz (мм зуб) Низкоуглеродистые стали (C15E и т.п. .) 200 Основной выбор AH725 100 - 250 0.1 - 0.6 Приоритет ударопрочности AH140 80 - 180 Приоритет износостойкости T3130 120 - 250 Приоритет качества поверхности NS740 100 - 250 0.1 - 0.5 Высокоуглеродистые стали (C45 C55 и т.п.) 200 300 Основной выбор AH725 100 - 230 0.1 - 0.5 Приоритет ударопрочности AH140 80 - 180 Приоритет износостойкости T3130 120 - 250 Приоритет качества поверхности NS740 100 - 250 0.1 - 0.4 Легированные стали (42CrMo4 17Cr3 и т.п.) 150 300 Основной выбор AH725 100 - 230 0.1 - 0.5 Приоритет ударопрочности AH140 80 - 150 Приоритет износостойкости T3130 120 - 250 Приоритет качества поверхности NS740 100 - 250 0.1 - 0.4 Инструментальные стали (X155CrVMo12 1 и т.п.) 300 Основной выбор AH725 100 - 180 0.1 - 0.5 Приоритет ударопрочности AH140 80 - 120 Приоритет износостойкости T3130 100 - 180 Нержавеющие стали (X5CrNi18-9 и т.п.) - Основной выбор AH140 90 - 180 0.1 - 0.45 Серые чугуны - Основной выбор AH120 140 - 250 0.1 - 0.6 Приоритет износостойкости T1115 150 - 280 Ковкие чугуны - Основной выбор AH120 100 - 200 0.1 - 0.6 Приоритет износостойкости T1115 120 - 220 Алюминиевые сплавы (Si 13%) - Основной выбор TH10 500 - 1500 0.1 - 0.5 Алюминиевые сплавы (Si 13%) Примечания Убирайте чрезмерное накопление стружки воздушным потоком. Если стружка прилипает к режущей кромке(обработка алюминия) используйте охлаждающую жидкость При обработке неравномерной поверхности или корки отливки подача fZ) должна быть уменьшена ниже рекомендуемых значений в таблице выше. Условия резания ограничены мощностью станка жесткостью заготовки и вылетом инструмента. Если ширина резки глубина или длина вылета большие установите значения Vc и fz ниже рекомендуемых и проверьте мощность станка и вибрацию. Установка пластин для фрез с очень малым шагом пластин Для фрезы с очень малым шагом пластин используют наклонный ключ. Установите пластину а затем зажмите винт. (рис. А) Подходящим является момент 3.5 N-m. После зажатия винта пожалуйста убедитесь в отсутствии промежутка между корпусом фрезы и пластиной. (Рис. В) Установите пластину а затем зажмите винт. Рис. A Рис. B
