TUNGALOY | Каталог TUNGALOY 2014 Металлорежущий инструмент (Всего 968 стр.)

Примечание по использованию фрезерных режущих пластин Tungaloy HJ типа из твердого сплава Данные сменные пластины могут быть использованы для обработки пр

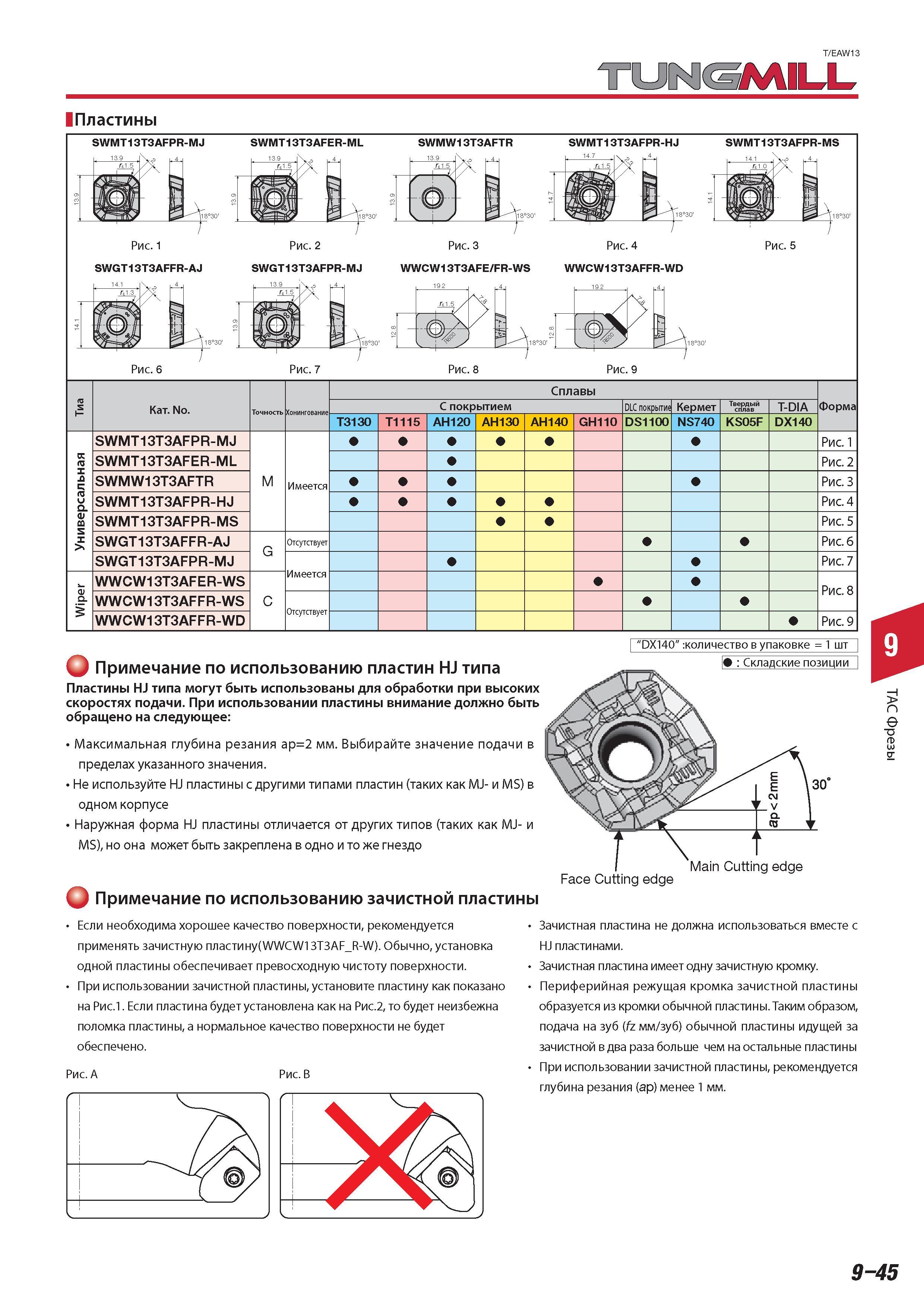

615 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.9-45

615 Примечание по использованию фрезерных режущих пластин Tungaloy HJ типа из твердого сплава Данные сменные пластины могут быть использованы для обработки пр Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 9-45

Примечание по использованию фрезерных режущих пластин Tungaloy HJ типа из твердого сплава Данные сменные пластины могут быть использованы для обработки пр

Примечание по использованию фрезерных режущих пластин Tungaloy HJ типа из твердого сплава Данные сменные пластины могут быть использованы для обработки при высоких скоростях подачи. При использовании пластины внимание должно быть обращено на следующее Максимальная глубина резания ар2 мм. Выбирайте значение подачи в пределах указанного значения. Не используйте HJ пластины с другими типами пластин (таких как MJ- и MS) в одном корпусе Наружная форма HJ пластины отличается от других типов (таких как MJ- и MS) но она может быть закреплена в одно и то же гнездо О Примечание по использованию зачистной пластины Если необходима хорошее качество поверхности рекомендуется применять зачистную пластину(WWCW13T3AFR-W). Обычно установка одной пластины обеспечивает превосходную чистоту поверхности. При использовании зачистной пластины установите пластину как показано на Рис.1. Если пластина будет установлена как на Рис.2 то будет неизбежна поломка пластины а нормальное качество поверхности не будет обеспечено. Face Cutting edge Main Cutting edge Рис. A Рис. B Зачистная пластина не должна использоваться вместе с HJ пластинами. Зачистная пластина имеет одну зачистную кромку. Периферийная режущая кромка зачистной пластины образуется из кромки обычной пластины. Таким образом подача на зуб (fz мм зуб) обычной пластины идущей за зачистной в два раза больше чем на остальные пластины При использовании зачистной пластины рекомендуется глубина резания (ap) менее 1 мм. 8и3С 8и3С 9-45 ТАС Фрезы Фрезы Tungaloy TJNGMLL Пластины SWMT13T3AFPR-MJ SWMT13T3AFER-ML SWMW13T3AFTR SWMT13T3AFPR-HJ SWMT13T3AFPR-MS SWGT13T3AFFR-AJ SWGT13T3AFPR-MJ WWCW13T3AFE FR-WS WWCW13T3AFFR-WD r 1.5 1 4 Рис. 6 Рис. 7 Рис. 8 Рис. 9 а S 1- Категория Точность Хонингование Сплавы Форма С покрытием DLC покрытие Кермет Твердый сплав T-DIA T3130 T1115 AH120 AH130 AH140 GH110 DS1100 NS740 KS05F DX140 Универсальная SWMT13T3AFPR-MJ M Имеется Рис. 1 SWMT13T3AFER-ML Рис. 2 SWMW13T3AFTR Рис. 3 SWMT13T3AFPR-HJ Рис. 4 SWMT13T3AFPR-MS Рис. 5 SWGT13T3AFFR-AJ G Отсутствует Рис. 6 SWGT13T3AFPR-MJ Имеется Рис. 7 Wiper WWCW13T3AFER-WS C Рис. 8 WWCW13T3AFFR-WS Отсутствует WWCW13T3AFFR-WD Рис. 9 О
