Причины и способы устранения технологических проблем при развертывании отверстий в металле на станках Отверстие получается большего диаметра следы от подачи

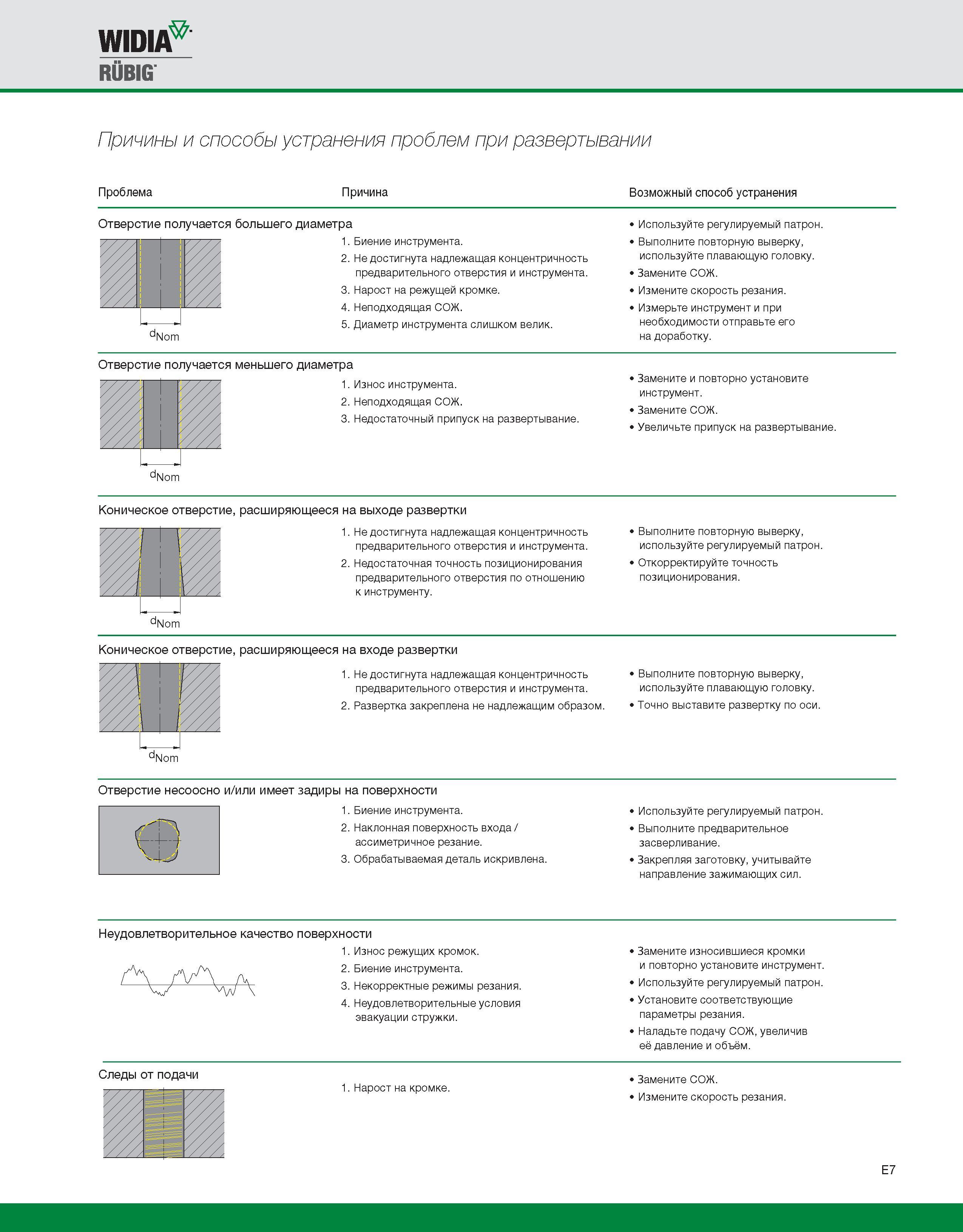

491 Каталог WIDIA 2010 Режущий осевой инструмент Фрезы Сверла Развертки Стр.E7

491 Причины и способы устранения технологических проблем при развертывании отверстий в металле на станках Отверстие получается большего диаметра следы от подачи Каталог WIDIA 2010 Режущий осевой инструмент Цельные концевые фрезы из твердого сплава и быстрорежущие Сверла спиральные Развертки многолезвийные Стр. E7

Причины и способы устранения технологических проблем при развертывании отверстий в металле на станках Отверстие получается большего диаметра следы от подачи

Причины и способы устранения технологических проблем при развертывании отверстий в металле на станках Отверстие получается большего диаметра следы от подачи _ Биение инструмента. 2. Не достигнута надлежащая концентричность предварительного отверстия и инструмента. 3. Нарост на режущей кромке. 4. Неподходящая СОЖ. 5. Диаметр инструмента слишком велик. > Используйте регулируемый патрон. > Выполните повторную выверку, используйте плавающую головку. > Замените СОЖ. > Измените скорость резания. >Измерьте инструмент и при необходимости отправьте его на доработку. Отверстие получается меньшего диаметра 1. Износ инструмента. 2. Неподходящая СОЖ. 3. Недостаточный припуск на развертывание. > Замените и повторно установите инструмент. > Замените СОЖ. > Увеличьте припуск на развертывание. Коническое отверстие, расширяющееся на выходе развертки 1. Не достигнута надлежащая концентричность предварительного отверстия и инструмента. 2. Недостаточная точность позиционирования предварительного отверстия по отношению к инструменту. 1 Выполните повторную выверку, используйте регулируемый патрон. 1 Откорректируйте точность позиционирования. Коническое отверстие, расширяющееся на входе развертки 1. Не достигнута надлежащая концентричность предварительного отверстия и инструмента. 2. Развертка закреплена не надлежащим образом. > Выполните повторную выверку, используйте плавающую головку. > Точно выставите развертку по оси. Отверстие несоосно и/или имеет задиры на поверхности 1. Биение инструмента. 2. Наклонная поверхность входа/ ассиметричное резание. 3. Обрабатываемая деталь искривлена. > Используйте регулируемый патрон. > Выполните предварительное засверливание. >Закрепляя заготовку, учитывайте направление зажимающих сил. Неудовлетворительное качество поверхности 1. Износ режущих кромок. 2. Биение инструмента. 3. Некорректные режимы резания. 4. Неудовлетворительные условия эвакуации стружки. > Замените износившиеся кромки и повторно установите инструмент. > Используйте регулируемый патрон. > Установите соответствующие параметры резания. > Наладьте подачу СОЖ, увеличив её давление и объём. Следы от подачи 1. Нарост на кромке. > Замените СОЖ. > Измените скорость резания. E7 widmP RUBIG Проблема Причина Возможный способ устранения
