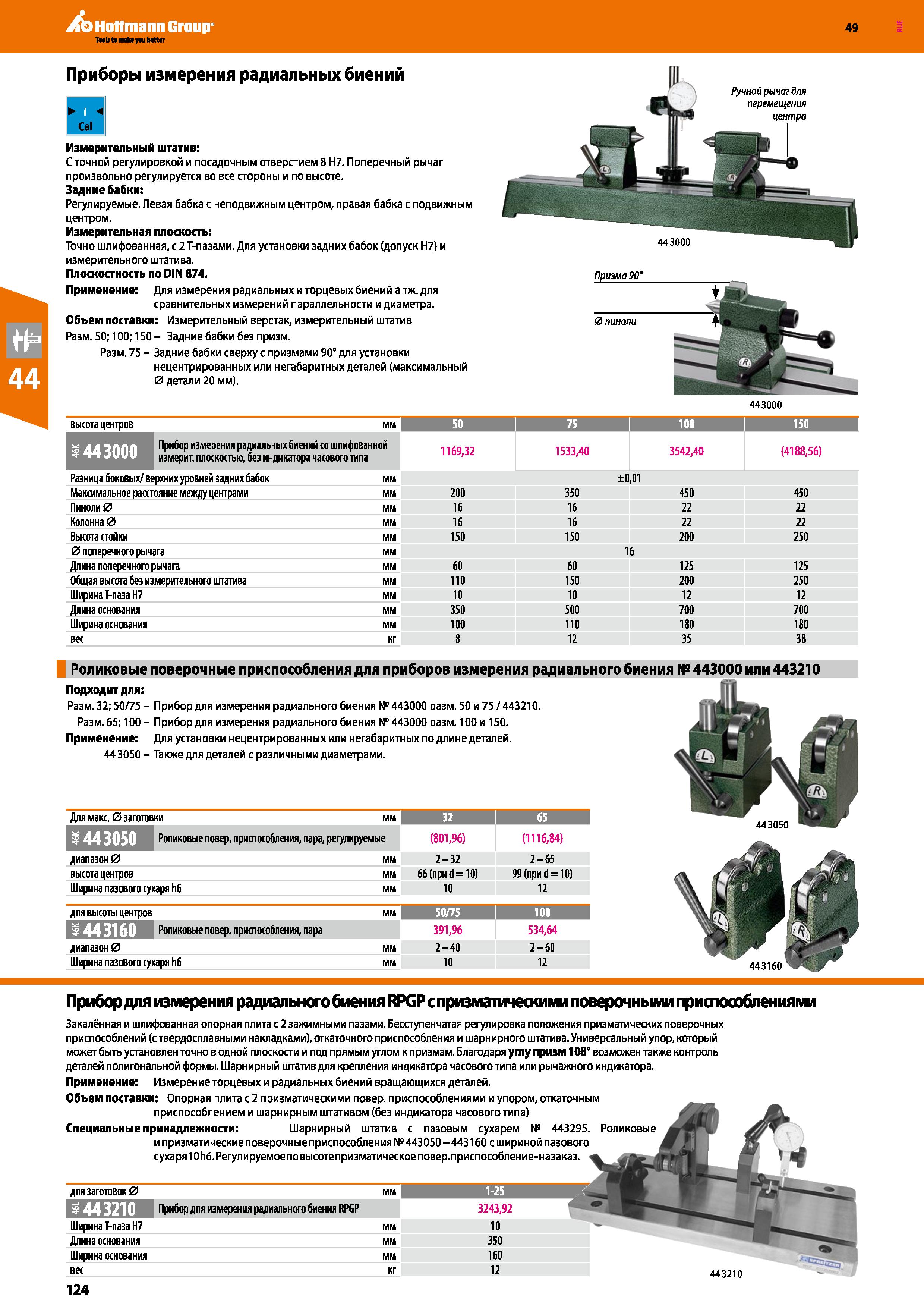

Приборы измерения радиальных биений _ Cal I Измерительный штатив: С точной регулировкой и посадочным отверстием 8 Н7. Поперечный рычаг произвольно регулируется во все стороны и по высоте. Задние бабки: Регулируемые. Левая бабка с неподвижным центром, правая бабка с подвижным центром. Измерительная плоскость: Точно шлифованная, с 2 Т-пазами. Для установки задних бабок (допуск Н7) и измерительного штатива. Плоскостность по DIN 874, Применение: Для измерения радиальных и торцевых биений а тж. для сравнительных измерений параллельности и диаметра. Объем поставки: Измерительный верстак, измерительный штатив Разм. SO; 100; 150 - Задние бабки без призм. Разм. 75 - Задние бабки сверху с призмами 90° для установки нецентрированных или негабаритных деталей (максимальный 0 детали 20 мм). Призма 90° 0 пинали 443000 высота центров мм 50 I 75 I 101 150 1 Прибор измерения радиальных биений со шлифованной измерит, плоскостью, без индикатора часового типа 1169,32 1533,40 3542,40 (4188,56) Разница боковых верхних уровней задних бабок мм ±0,01 Максимальное расстояние между центрами мм 200 350 450 450 Пиноли 0 мм 16 16 22 22 Колонна 0 мм 16 16 22 22 Высота стойки мм 150 150 200 250 0 поперечного рычага мм 16 Длина поперечного рычага мм 60 60 125 125 Общая высота без измерительного штатива мм 110 150 200 250 Ширина Т-паза Н7 мм 10 10 12 12 Длина основания мм 350 500 700 700 Ширина основания мм 100 110 180 180 вес кг 8 12 35 38 Ручной рычаг для перемещения центра 443000 Для макс. 0 заготовки мм 32 I 65 Роликовые повер. приспособления, пара, регулируемые (801,96) (1116,84) диапазон 0 мм 2-32 2-65 высота центров мм 66 (при d = 10) 99 (при d = 10) Ширина пазового сухаря h6 мм 10 12 для высоты центров мм 50 75 1 100 Е 1(1 Г1 Роликовые повер. приспособления, пара 391,96 534,64 диапазон 0 мм 2-40 2-60 Ширина пазового сухаря h6 мм 10 12 Роликовые поверочные приспособления для приборов измерения радиального биения №443000 или 443210 Подходит для: Разм. 32; 50 75 - Прибор для измерения радиального биения №443000 разм. 50 и 75 443210. Разм. 65; 100 - Прибор для измерения радиального биения № 443000 разм. 100 и 150. Применение: Для установки нецентрированных или негабаритных по длине деталей. 443050 - Также для деталей с различными диаметрами. 443050 443160 Прибор для измерения радиального биения RPGP с призматическими поверочными приспособлениями для заготовок 0 мм Прибор для измерения радиального биения RPGP Ширина Т-паза Н7 мм Длина основания мм Ширина основания мм вес кг Закалённая и шлифованная опорная плита с 2 зажимными пазами. Бесступенчатая регулировка положения призматических поверочных приспособлений (с твердосплавными накладками), откаточного приспособления и шарнирного штатива.Универсальный упор, который может быть установлен точно в одной плоскости и под прямым углом к призмам. Благодаря углу призм 108° возможен также контроль деталей полигональной формы. Шарнирный штатив для крепления индикатора часового типа или рычажного индикатора. Применение: Измерение торцевых и радиальных биений вращающихся деталей. Объем поставки: Опорная плита с 2 призматическими повер. приспособлениями и упором, откаточным приспособлением и шарнирным штативом (без индикатора часового типа) Специальные принадлежности: Шарнирный штатив с пазовым сухарем № 443295. Роликовые и призматические поверочные приспособления №443050-443160 с шириной пазового суха ряЮИб. Регулируемое по высоте призматическое повер. приспособление-назаказ. 3243,92 10 350 160 12 443210 124
