HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

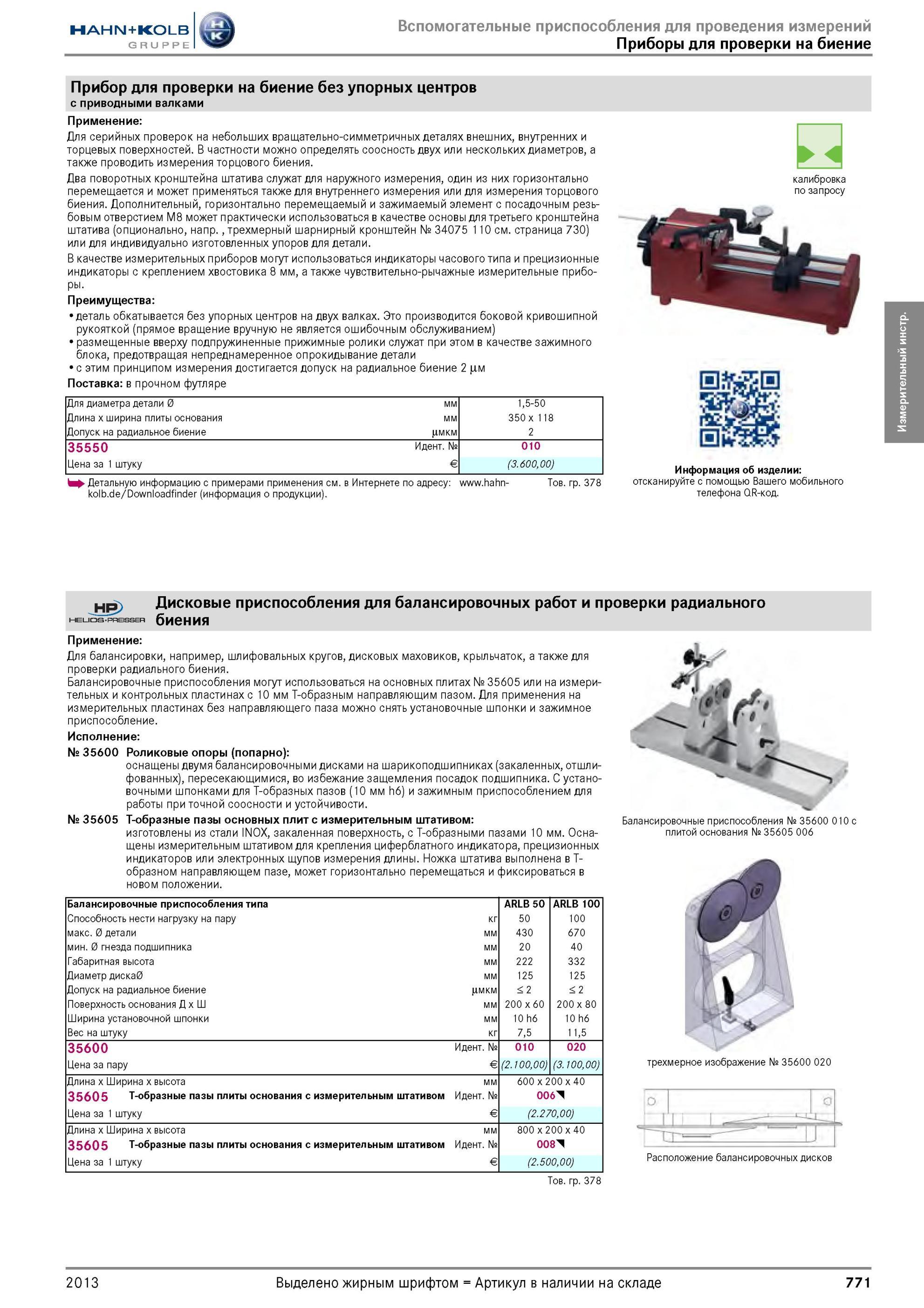

771 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.771

771 Прибор для проверки на биение без упорных центров с приводными валками Применение Для серийных проверок на небольших вращательно-симметричных деталях Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 771

Прибор для проверки на биение без упорных центров с приводными валками Применение Для серийных проверок на небольших вращательно-симметричных деталях

Прибор для проверки на биение без упорных центров с приводными валками Применение Для серийных проверок на небольших вращательно-симметричных деталях внешних, внутренних и торцевых поверхностей. В частности можно определять соосность двух или нескольких диаметров, а также проводить измерения торцового биения. Два поворотных кронштейна штатива служат для наружного измерения, один из них горизонтально перемещается и может применяться также для внутреннего измерения или для измерения торцового биения. Дополнительный, горизонтально перемещаемый и зажимаемый элемент с посадочным резьбовым отверстием M8 может практически использоваться в качестве основы для третьего кронштейна штатива (опционально, напр., трехмерный шарнирный кронштейн № 34075 110 см. страница 730) или для индивидуально изготовленных упоров для детали. В качестве измерительных приборов могут использоваться индикаторы часового типа и прецизионные индикаторы с креплением хвостовика 8 мм, а также чувствительно-рычажные измерительные приборы. Преимущества деталь обкатывается без упорных центров на двух валках. Это производится боковой кривошипной рукояткой (прямое вращение вручную не является ошибочным обслуживанием) размещенные вверху подпружиненные прижимные ролики служат при этом в качестве зажимного блока, предотвращая непреднамеренное опрокидывание детали с этим принципом измерения достигается допуск на радиальное биение 2 цм Поставка в прочном футляре Для диаметра детали 0 мм 1,5-50 Длина x ширина плиты основания мм 350 x 118 Допуск на радиальное биение цмкм 2 35550 Идентификационный номер № 010 Цена за 1 штуку Евро € (3.600,00) калибровка по запросу h Детальную информацию с примерами применения см. в Интернете по адресу (информация о продукции). Товарная группа 378 Информация об изделии отсканируйте с помощью Вашего мобильного телефона QR-код. нр Дисковые приспособления для балансировочных работ и проверки радиального HELIOS-PREISSER биения Применение Для балансировки, например, шлифовальных кругов, дисковых маховиков, крыльчаток, а также для проверки радиального биения. Балансировочные приспособления могут использоваться на основных плитах № 35605 или на измерительных и контрольных пластинах с 10 мм T-образным направляющим пазом. Для применения на измерительных пластинах без направляющего паза можно снять установочные шпонки и зажимное приспособление. Исполнение № 35600 Роликовые опоры (попарно) оснащены двумя балансировочными дисками на шарикоподшипниках (закаленных, отшлифованных), пересекающимися, во избежание защемления посадок подшипника. С установочными шпонками для T-образных пазов (10 мм h6) и зажимным приспособлением для работы при точной соосности и устойчивости. № 35605 T-образные пазы основных плит с измерительным штативом изготовлены из стали INOX, закаленная поверхность, с T-образными пазами 10 мм. Оснащены измерительным штативом для крепления циферблатного индикатора, прецизионных индикаторов или электронных щупов измерения длины. Ножка штатива выполнена в Т-образном направляющем пазе, может горизонтально перемещаться и фиксироваться в новом положении. Балансировочные приспособления № 35600 010 с плитой основания № 35605 006 Балансировочные приспособления типа ARLB 50 ARLB 100 Способность нести нагрузку на пару кг 50 100 Максимальный диаметр детали мм 430 670 мин. 0 гнезда подшипника мм 20 40 Габаритная высота мм 222 332 Диаметр диска0 мм 125 125 Допуск на радиальное биение цмкм 2 2 Поверхность основания Д x мм 200 x 60 200 x 80 Ширина установочной шпонки мм 10 h6 10 h6 Вес на штуку кг 7,5 11,5 35600 Идентификационный номер № 010 020 Цена за пару Евро € (2.100,00) (3.100,00) Длина x Ширина x высота мм 600 x 200 x 40 35605 T-образные пазы плиты основания с измерительным штативом Идентификационный номер № 006d Цена за 1 штуку Евро € (2.270,00) Длина x Ширина x высота 35605 T-образные пазы плиты основания с измерительным штативом Цена за 1 штуку мм Идентификационный номер № Евро € 800 x 200 x 40 008d (2.500,00) трехмерное изображение № 35600 020 Расположение балансировочных дисков Товарная группа 378 2013 771 Измерительный инструмент
