HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

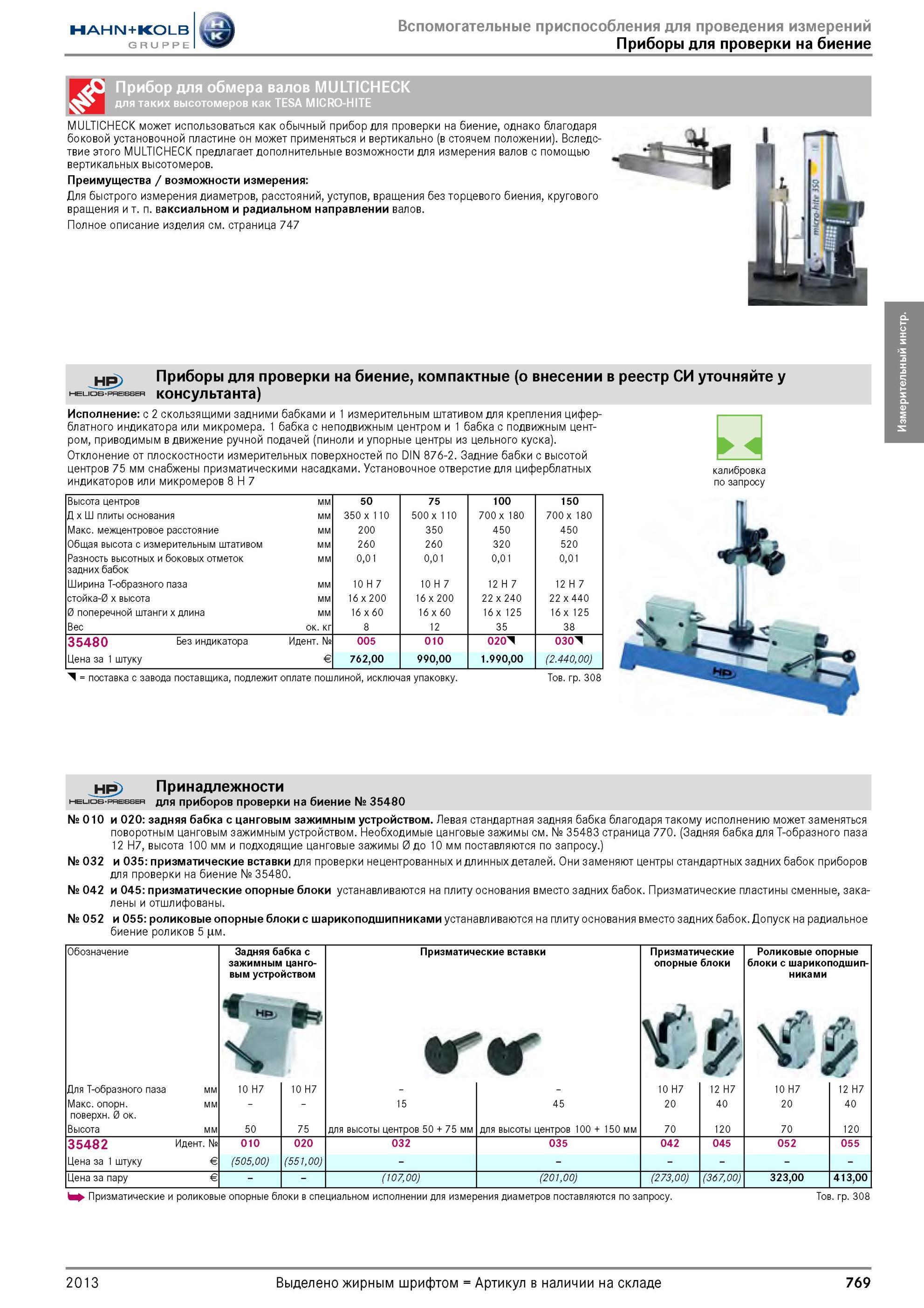

769 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.769

769 Прибор для обмера валов для таких высотомеров как TESA M в MULTICHECK MICRO-HITE MULTICHECK может использоваться как обычный прибор для проверки на би Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 769

Прибор для обмера валов для таких высотомеров как TESA M в MULTICHECK MICRO-HITE MULTICHECK может использоваться как обычный прибор для проверки на би

Прибор для обмера валов для таких высотомеров как TESA M в MULTICHECK MICRO-HITE MULTICHECK может использоваться как обычный прибор для проверки на биение, однако благодаря боковой установочной пластине он может применяться и вертикально (в стоячем положении). Вследствие этого MULTICHECK предлагает дополнительные возможности для измерения валов с помощью вертикальных высотомеров. Преимущества / возможности измерения Для быстрого измерения диаметров, расстояний, уступов, вращения без торцевого биения, кругового вращения и т. п. ваксиальном и радиальном направлении валов. Полное описание изделия см. страница 747 HP) HELIOS- PREISSER Приборы для проверки на биение, компактные (о внесении в реестр СИ уточняйте у консультанта) Исполнение с 2 скользящими задними бабками и 1 измерительным штативом для крепления циферблатного индикатора или микромера. 1 бабка с неподвижным центром и 1 бабка с подвижным центром, приводимым в движение ручной подачей (пиноли и упорные центры из цельного куска). Отклонение от плоскостности измерительных поверхностей по DIN 876-2. Задние бабки с высотой центров 75 мм снабжены призматическими насадками. Установочное отверстие для циферблатных индикаторов или микромеров 8 H 7 Высота центров мм 50 75 100 150 Д x плиты основания мм 350 x110 500 x 110 700 x 180 700 x 180 Mакс. межцентровое расстояние мм 200 350 450 450 Oбщая высота с измерительным штативом мм 260 260 320 520 Pазность высотных и боковых отметок задних бабок мм 0,01 0,01 0,01 0,01 Ширина T-образного паза мм 10 H 7 10 H 7 12 H 7 12 H 7 стойка-0 x высота мм 16 x 200 16 x 200 22 x 240 22 x 440 0 поперечной штанги x длина мм 16 x60 16 x 60 16 x 125 16 x 125 Вес около кг 8 12 35 38 35480 Без индикатора Идентификационный номер № 005 010 020d 030d Цена за 1 штуку Евро € 762,00 990,00 1.990,00 (2.440,00) d поставка с завода поставщика, подлежит оплате пошлиной, исключая упаковку. Товарная группа 308 калибровка по запросу нр Принадлежности heuos-prhsseh для приборов проверки на биение № 35480 № 010 и 020 задняя бабка с цанговым зажимным устройством. Левая стандартная задняя бабка благодаря такому исполнению может заменяться поворотным цанговым зажимным устройством. Необходимые цанговые зажимы см. № 35483 страница 770. (Задняя бабка для T-образного паза 12 H7, высота 100 мм и подходящие цанговые зажимы 0 до 10 мм поставляются по запросу.) № 032 и 035 призматические вставки для проверки нецентрованных и длинных деталей. Они заменяют центры стандартных задних бабок приборов для проверки на биение № 35480. № 042 и 045 призматические опорные блоки устанавливаются на плиту основания вместо задних бабок. Призматические пластины сменные, закалены и отшлифованы. № 052 и 055 роликовые опорные блоки с шарикоподшипниками устанавливаются на плиту основания вместо задних бабок. Допуск на радиальное биение роликов 5 цм. Обозначение Для T-образного паза Макс. опорн. поверхн. 0 около Высота мм Задняя бабка с зажимным цанговым устройством HF4 S 10 H7 50 10 H7 75 Призматические вставки 15 для высоты центров 50 + 75 мм 45 для высоты центров 100 + 150 мм Призматические опорные блоки t 10 H7 20 7012 7 40 120 Роликовые опорные блоки с шарикоподшипниками \ 10 H7 20 70 j 12 Н7 40 120 35482 Цена за 1 штуку Идентификационный номер № Евро € 010 (505,00) 020 (551,00) 032 035 042 045 052 055 Цена за пару Евро € (107,00) (201,00) (273,00) (367,00) 323,00 413,00 Призматические и роликовые опорные блоки в специальном исполнении для измерения диаметров поставляются по запросу. Товарная группа 308 2013 769 Измерительный инструмент
