HOFFMANN GROUP | Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)

При выборе токарных отрезных резцов надлежит руководствоваться следующими критериями Глубина прорезания не должна превышать восьмикратной

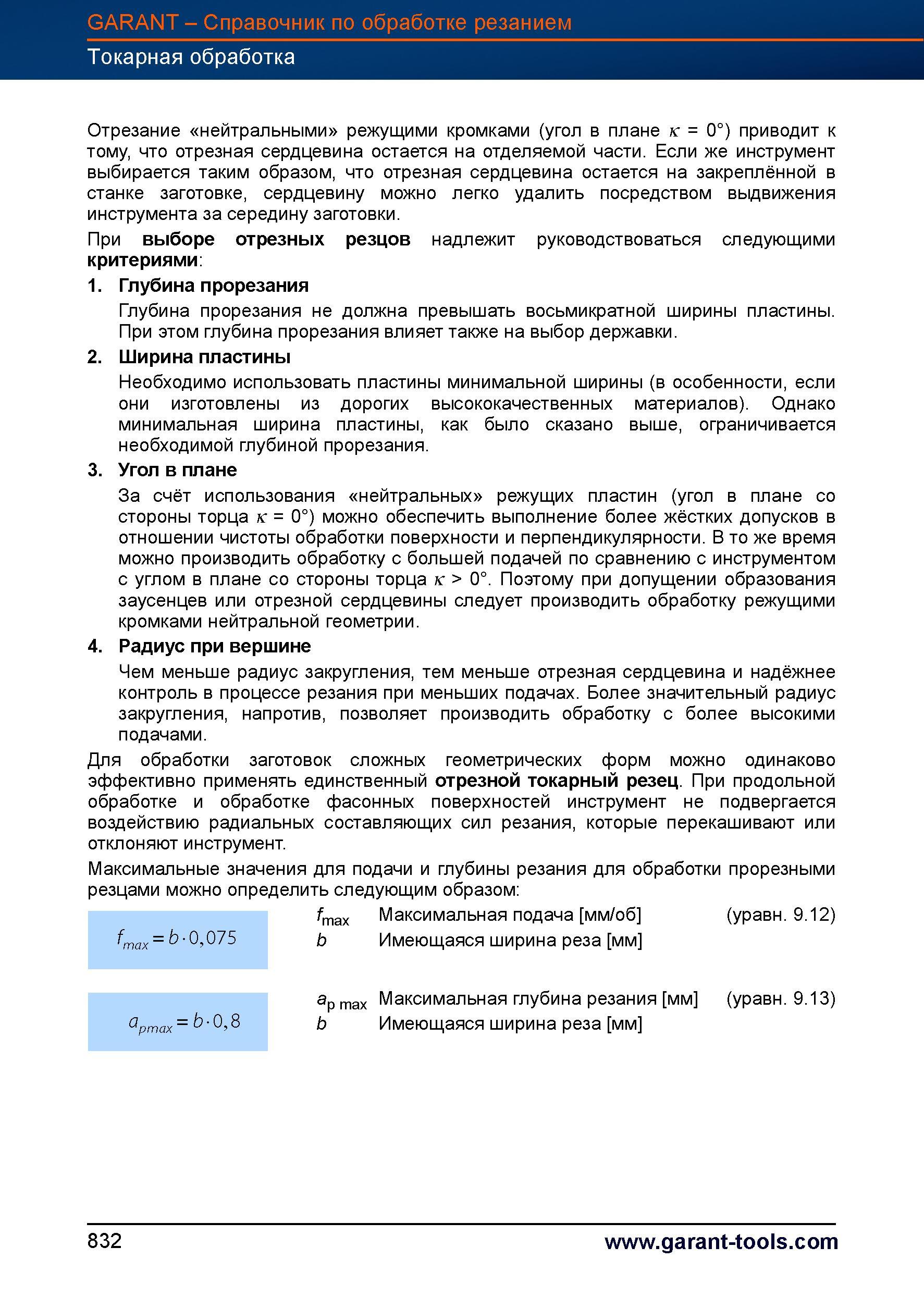

859 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.832

859 При выборе токарных отрезных резцов надлежит руководствоваться следующими критериями Глубина прорезания не должна превышать восьмикратной Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 832

При выборе токарных отрезных резцов надлежит руководствоваться следующими критериями Глубина прорезания не должна превышать восьмикратной

При выборе токарных отрезных резцов надлежит руководствоваться следующими критериями Глубина прорезания не должна превышать восьмикратной ширины пластины. При этом глубина прорезания влияет также на выбор державки. 2. Ширина пластины Необходимо использовать пластины минимальной ширины (в особенности, если они изготовлены из дорогих высококачественных материалов). Однако минимальная ширина пластины, как было сказано выше, ограничивается необходимой глубиной прорезания. 3. Угол в плане За счёт использования нейтральных режущих пластин (угол в плане со стороны торца к = 0°) можно обеспечить выполнение более жёстких допусков в отношении чистоты обработки поверхности и перпендикулярности. В то же время можно производить обработку с большей подачей по сравнению с инструментом с углом в плане со стороны торца к > 0°. Поэтому при допущении образования заусенцев или отрезной сердцевины следует производить обработку режущими кромками нейтральной геометрии. 4. Радиус при вершине Чем меньше радиус закругления, тем меньше отрезная сердцевина и надёжнее контроль в процессе резания при меньших подачах. Более значительный радиус закругления, напротив, позволяет производить обработку с более высокими подачами. Для обработки заготовок сложных геометрических форм можно одинаково эффективно применять единственный отрезной токарный резец. При продольной обработке и обработке фасонных поверхностей инструмент не подвергается воздействию радиальных составляющих сил резания, которые перекашивают или отклоняют инструмент. Максимальные значения для подачи и глубины резания для обработки прорезными резцами можно определить следующим образом fmax Максимальная подача мм/об b Имеющаяся ширина реза мм max (уравн. 9.12) a pmax = b 0,8 ap max b Максимальная глубина резания мм (уравн. 9.13) Имеющаяся ширина реза мм 832 GARANT - Справочник по обработке резанием Отрезание нейтральными режущими кромками (угол в плане к = 0°) приводит к тому, что отрезная сердцевина остается на отделяемой части. Если же инструмент выбирается таким образом, что отрезная сердцевина остается на закреплённой в станке заготовке, сердцевину можно легко удалить посредством выдвижения инструмента за середину заготовки. Глубина прорезания
