При выборе токарного инструмента для снижения риска возникновения вибрации необходимо учитывать следующие технические параметры

304 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A300

304 При выборе токарного инструмента для снижения риска возникновения вибрации необходимо учитывать следующие технические параметры Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A300

При выборе токарного инструмента для снижения риска возникновения вибрации необходимо учитывать следующие технические параметры

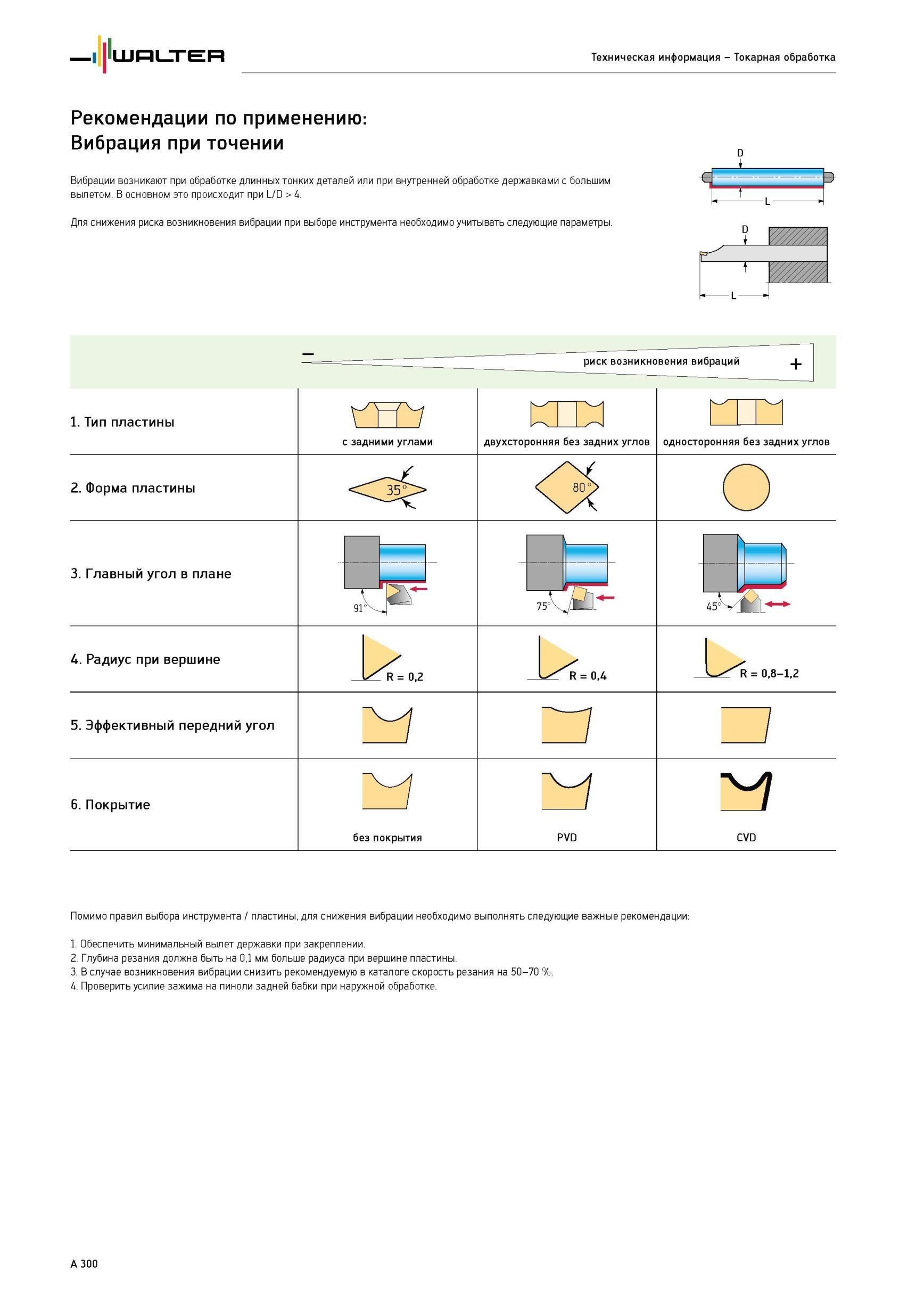

При выборе токарного инструмента для снижения риска возникновения вибрации необходимо учитывать следующие технические параметры _ D 1. Тип пластины риск возникновения вибраций + с задними углами ста двухсторонняя без задних углов гт односторонняя без задних углов 2. Форма пластины 35° 80° 3. Главный угол в плане 4. Радиус при вершине R 0,2 R 0,4 R 0,8-1,2 5. Эффективный передний угол 6. Покрытие без покрытия PVD CVD Помимо правил выбора инструмента / пластины, для снижения вибрации необходимо выполнять следующие важные рекомендации 1. Обеспечить минимальный вылет державки при закреплении. 2. Глубина резания должна быть на 0,1 мм больше радиуса при вершине пластины. 3. В случае возникновения вибрации снизить рекомендуемую в каталоге скорость резания на 50-70 %. 4. Проверить усилие зажима на пиноли задней бабки при наружной обработке. A 300 Техническая информация - Токарная обработка Рекомендации по применению Вибрация при точении Вибрации возникают при обработке длинных тонких деталей или при внутренней обработке державками с большим вылетом. В основном это происходит при L/D > 4.
