При токарной обработке угла или фаски с радиусом большим, чем радиус при вершине режущей кромки, всегда требуется комбинация перемещений в двух н

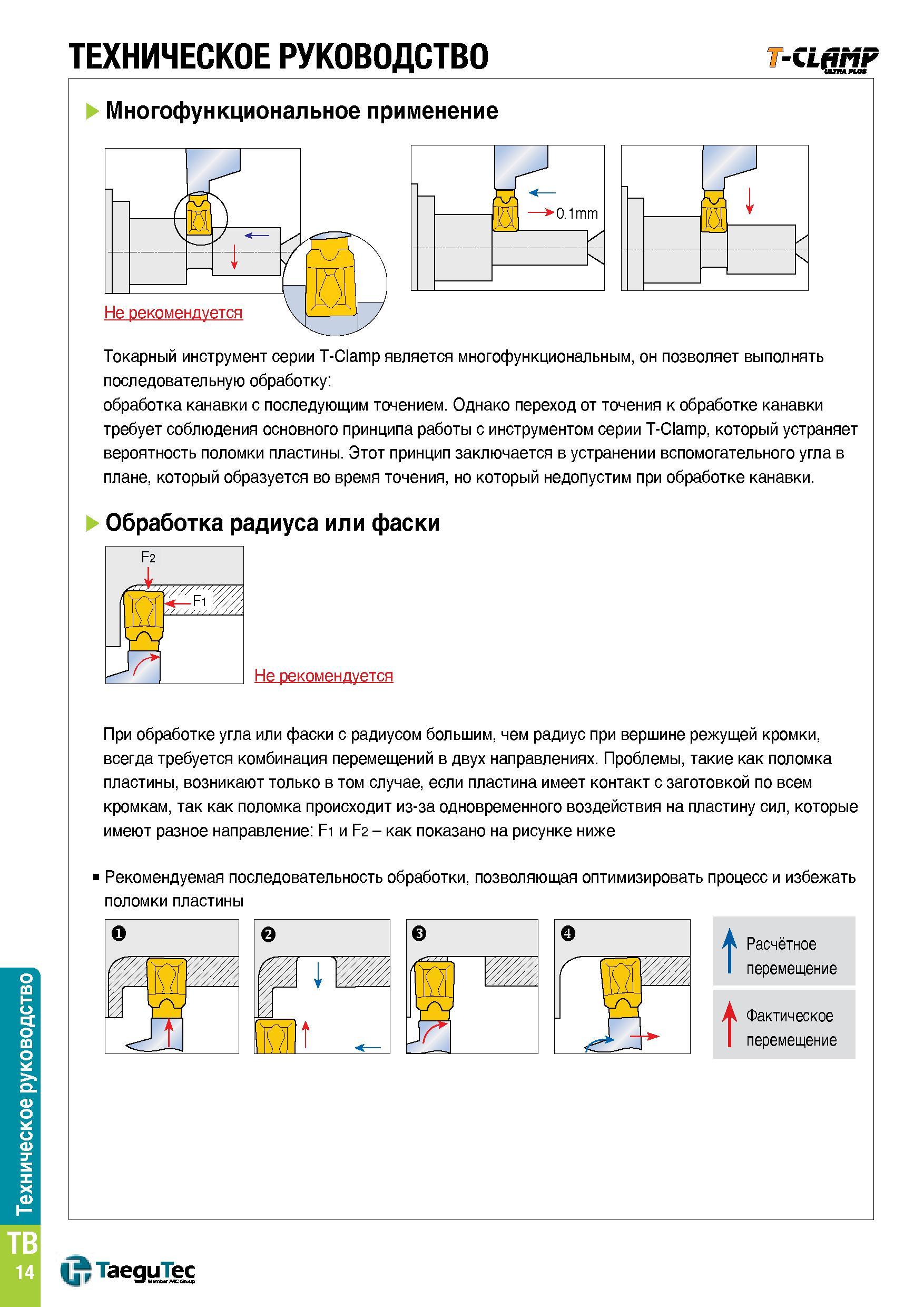

1381 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.TB14

1381 При токарной обработке угла или фаски с радиусом большим, чем радиус при вершине режущей кромки, всегда требуется комбинация перемещений в двух н Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка для металлообрабатывающих станков Точение Фрезерование Сверление Стр. TB14

При токарной обработке угла или фаски с радиусом большим, чем радиус при вершине режущей кромки, всегда требуется комбинация перемещений в двух н

При токарной обработке угла или фаски с радиусом большим, чем радиус при вершине режущей кромки, всегда требуется комбинация перемещений в двух направлениях. Проблемы, такие как поломка пластины, возникают только в том случае, если пластина имеет контакт с заготовкой по всем кромкам, так как поломка происходит из-за одновременного воздействия на пластину сил, которые имеют разное направление Fi и F2 - как показано на рисунке ниже Рекомендуемая последовательность обработки, позволяющая оптимизировать процесс и избежать поломки пластины Расчётное перемещение Фактическое перемещение U ГаедиТес TB 14 Техническое руководство ТЕХНИЧЕСКОЕ РУКОВОДСТВО T-CL(jiMF Многофункциональное применение Токарный инструмент серии Т-Clamp является многофункциональным, он позволяет выполнять последовательную обработку обработка канавки с последующим точением. Однако переход от точения к обработке канавки требует соблюдения основного принципа работы с инструментом серии Т-Clamp, который устраняет вероятность поломки пластины. Этот принцип заключается в устранении вспомогательного угла в плане, который образуется во время точения, но который недопустим при обработке канавки. обработка радиуса или фаски
