SUMITOMO | Каталог SUMITOMO 2016 Инструмент металлорежущий для станков (Всего 976 стр.)

При сверлении отверстий в металле радиальное биение сверла при установке в шпиндель металлорежущего станка должно быть не более 0,03 мм

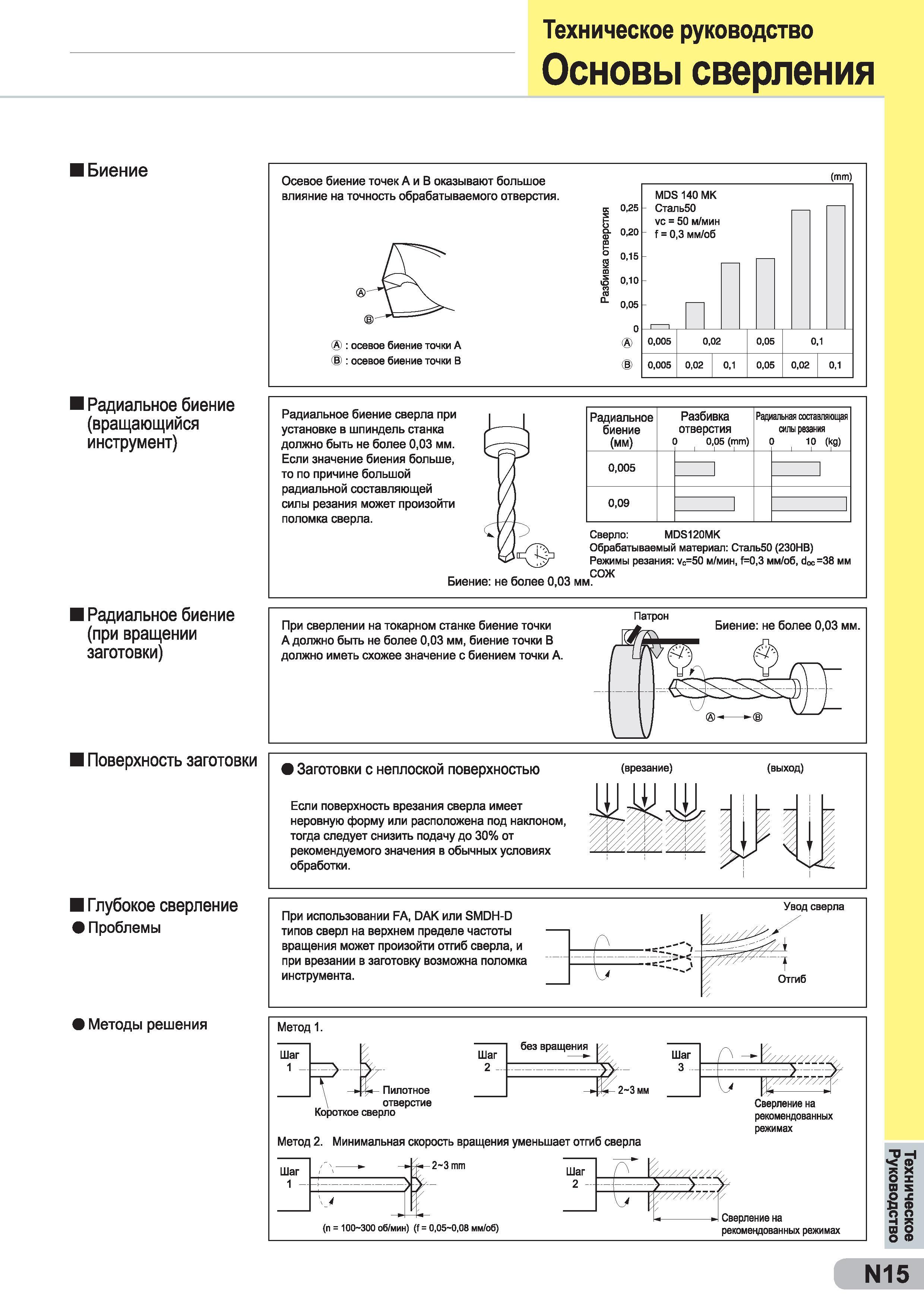

945 Каталог SUMITOMO 2016 Металлорежущий инструмент Пластины Сверла Фрезы Резцы для станков Стр.N15

945 При сверлении отверстий в металле радиальное биение сверла при установке в шпиндель металлорежущего станка должно быть не более 0,03 мм Каталог SUMITOMO 2016 Режущий инструмент для металлорежущих станков Сверла твердосплавные и со сменными пластинами Фрезы концевые и насадные Резцы токарные Стр. N15

При сверлении отверстий в металле радиальное биение сверла при установке в шпиндель металлорежущего станка должно быть не более 0,03 мм

При сверлении отверстий в металле радиальное биение сверла при установке в шпиндель металлорежущего станка должно быть не более 0,03 мм _ Если значение биения больше, то по причине большой радиальной составляющей силы резания может произойти поломка сверла. Радиальное биение (мм) Разбивка отверстия 0,05 (mm) 0,005 0,09 силы резания О 10 (kg) Биение: не более 0,03 мм. Сверло: MDS120MK Обрабатываемый материал: Сталь50 (230НВ) Режимы резания: vc=50 м/мин, f=0,3 мм/об, doc =38 мм СОЖ При сверлении на токарном станке биение точки А должно быть не более 0,03 мм, биение точки В должно иметь схожее значение с биением точки А. 9 Заготовки с неплоской поверхностью Если поверхность врезания сверла имеет неровную форму или расположена под наклоном, тогда следует снизить подачу до 30% от рекомендуемого значения в обычных условиях обработки. (врезание) шш (выход) IP j Чс При использовании FA, DAK или SMDH-D типов сверл на верхнем пределе частоты вращения может произойти отгиб сверла, и при врезании в заготовку возможна поломка инструмента. Увод сверла Метод 1. Шаг 1 - =Р > \ Пилотное \ отверстие Короткое сверло Шаг 2 без вращения Метод 2. Минимальная скорость вращения уменьшает отгиб сверла Шаг 2 3mm 1 рекомендованных режимах Шаг I Г" I 7777- с (п = 100-300 об/мин) (f = 0,05-0,08 мм/об) рекомендованных режимах N15 Техническое Руководство Техническое руководство Основы сверления Биение Радиальное биение (вращающийся инструмент) Радиальное биение (при вращении заготовки) Поверхность заготовки Глубокое сверление Проблемы Методы решения
