HOFFMANN GROUP | Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)

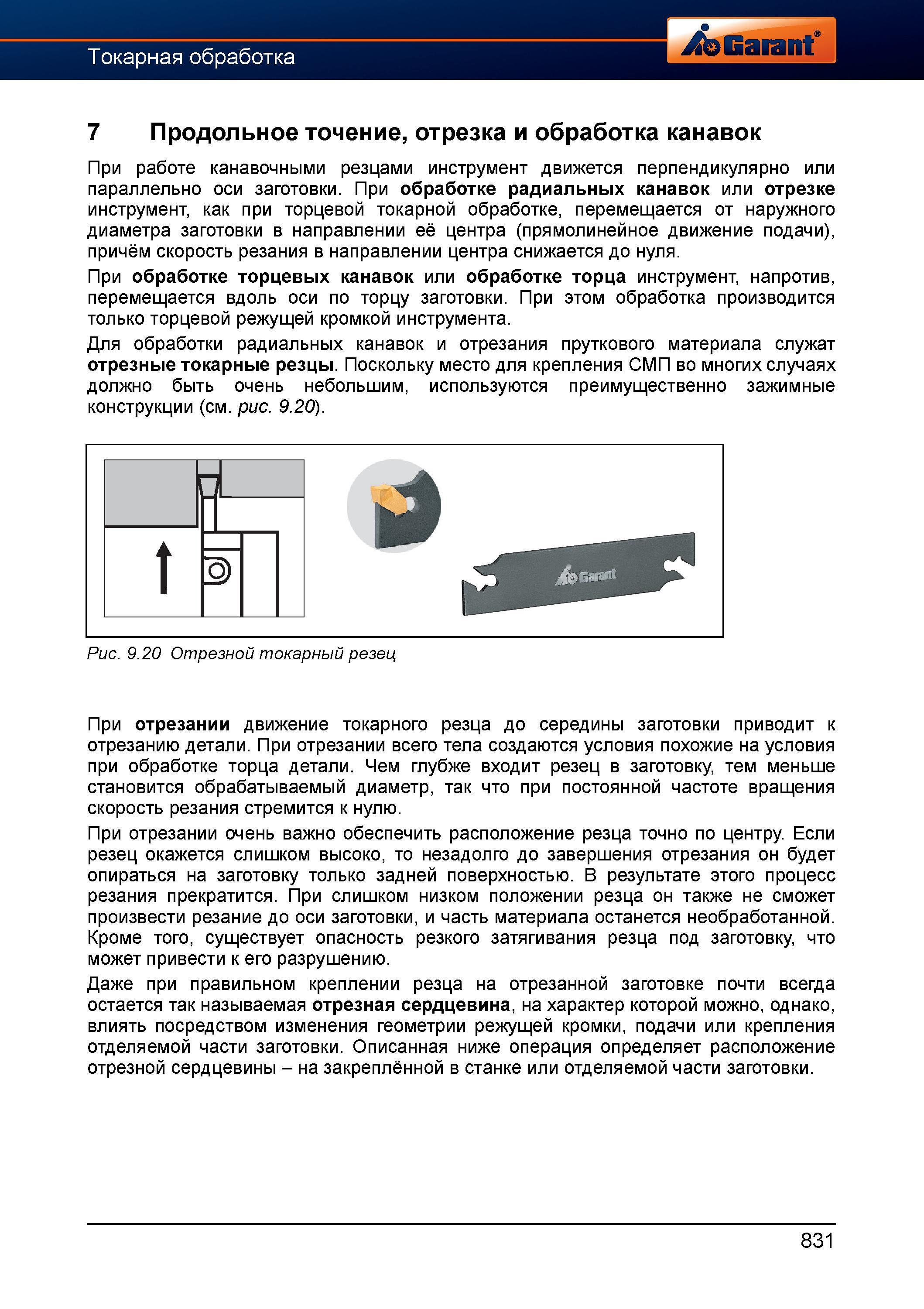

858 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.831

858 При работе канавочными резцами инструмент движется перпендикулярно или параллельно оси заготовки При обработке радиальных канавок или отре Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 831

При работе канавочными резцами инструмент движется перпендикулярно или параллельно оси заготовки При обработке радиальных канавок или отре

При работе канавочными резцами инструмент движется перпендикулярно или параллельно оси заготовки. При обработке радиальных канавок или отрезке инструмент, как при торцевой токарной обработке, перемещается от наружного диаметра заготовки в направлении её центра (прямолинейное движение подачи), причём скорость резания в направлении центра снижается до нуля. При обработке торцевых канавок или обработке торца инструмент, напротив, перемещается вдоль оси по торцу заготовки. При этом обработка производится только торцевой режущей кромкой инструмента. Для обработки радиальных канавок и отрезания пруткового материала служат отрезные токарные резцы. Поскольку место для крепления СМП во многих случаях должно быть очень небольшим, используются преимущественно зажимные конструкции (см. рис. 9.20). Рис. 9.20 Отрезной токарный резец При отрезании движение токарного резца до середины заготовки приводит к отрезанию детали. При отрезании всего тела создаются условия похожие на условия при обработке торца детали. Чем глубже входит резец в заготовку, тем меньше становится обрабатываемый диаметр, так что при постоянной частоте вращения скорость резания стремится к нулю. При отрезании очень важно обеспечить расположение резца точно по центру. Если резец окажется слишком высоко, то незадолго до завершения отрезания он будет опираться на заготовку только задней поверхностью. В результате этого процесс резания прекратится. При слишком низком положении резца он также не сможет произвести резание до оси заготовки, и часть материала останется необработанной. Кроме того, существует опасность резкого затягивания резца под заготовку, что может привести к его разрушению. Даже при правильном креплении резца на отрезанной заготовке почти всегда остается так называемая отрезная сердцевина, на характер которой можно, однако, влиять посредством изменения геометрии режущей кромки, подачи или крепления отделяемой части заготовки. Описанная ниже операция определяет расположение отрезной сердцевины - на закреплённой в станке или отделяемой части заготовки. t 2) 831 7 Продольное точение, отрезка и обработка канавок
