SIEMENS | Справочник SIEMENS 2012 840D sl 828D SINUMERIK Фрезерование (Всего 730 стр.)

При программировании в ShopMill Siemens необходимо сообщить СЧПУ, в какой плоскости выполняется работа

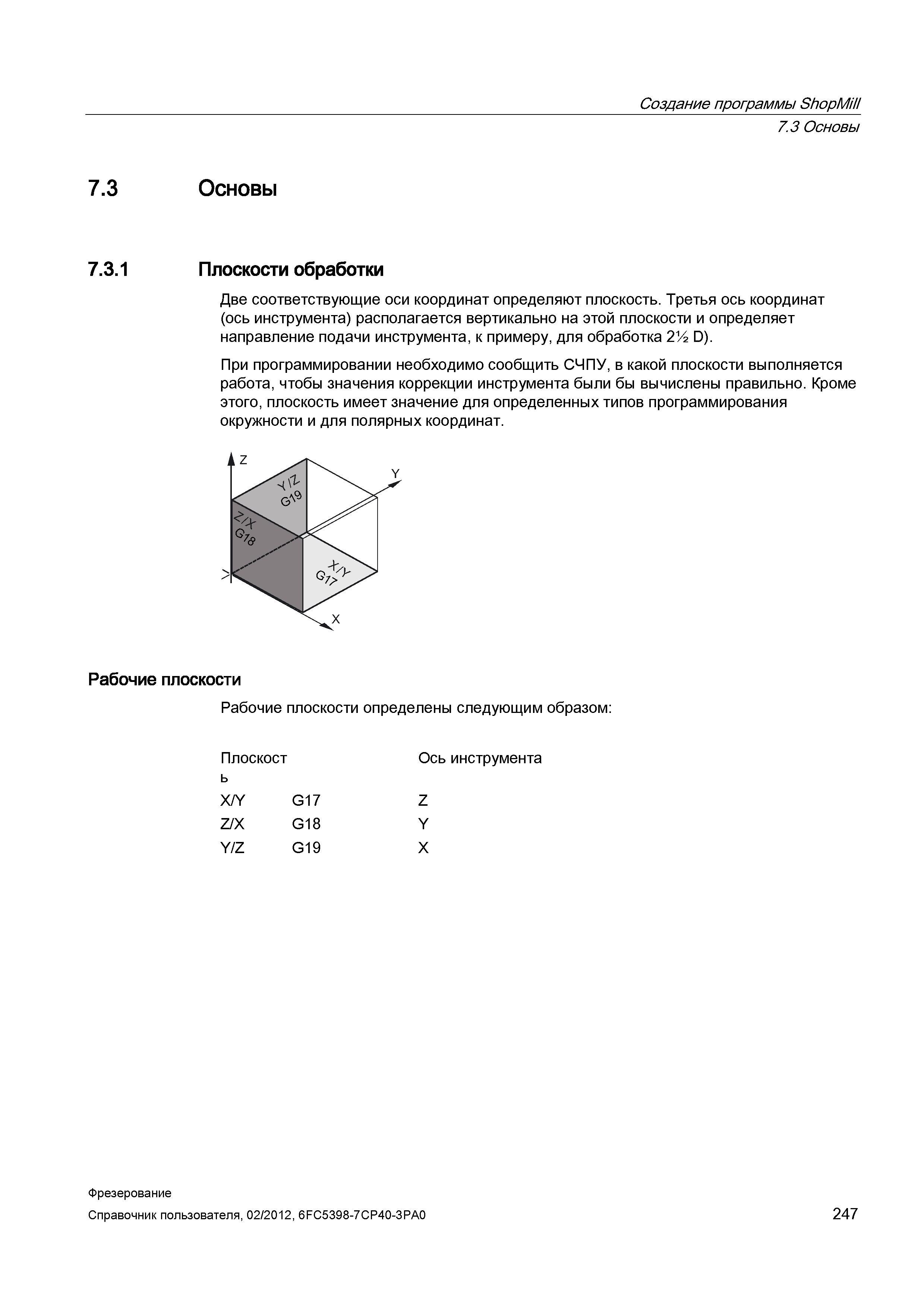

247 Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Вер. 2012 Стр.247

247 При программировании в ShopMill Siemens необходимо сообщить СЧПУ, в какой плоскости выполняется работа Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 247

При программировании в ShopMill Siemens необходимо сообщить СЧПУ, в какой плоскости выполняется работа

При программировании в ShopMill Siemens необходимо сообщить СЧПУ, в какой плоскости выполняется работа _ чтобы значения коррекции инструмента были бы вычислены правильно. Кроме этого, плоскость имеет значение для определенных типов программирования окружности и для полярных координат. Рабочие плоскости Рабочие плоскости определены следующим образом: Плоскост Ось инструмента ь X/Y G17 Z/X G18 Y/Z G19 Z Y Х Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 247 Создание программы ShopMill 7.3 Основы 7.3 Основы 7.3.1 Плоскости обработки Две соответствующие оси координат определяют плоскость. Третья ось координат (ось инструмента) располагается вертикально на этой плоскости и определяет направление подачи инструмента, к примеру, для обработка 2М> D). Siemens




См.также / See also :

Пример управляющей программы ЧПУ

Переводная таблица дюймов и миллиметров




Справочник SIEMENS 2012 840D sl 828D SINUMERIK Фрезерование (Всего 730 стр.)

244 Создание программы ShopMill Окна программы Маска параметров со вспомогательным изображением Нажать клавишу <Курсор вправо>, чтобы открыть в Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 244244 245 Создание программы ShopMill 7 1 Окна программы Маска параметров с графическим программированием С помощью программной клавиши Графический ви Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 245245 246 Программа рабочих операций подразделяется на три сегмента: Шапка программы Программные кадры Конец программы Эти области образуют технологич Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 246246 248 Полярные координаты Прямоугольная система координат подходит, если рабочий чертеж рассчитан ортогонально Для деталей, измеренных с дугами ок Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 248248 249 Создание программы ShopMill Основы Пример Y Р2 Указание позиции для точек P1 до P3 в абсолютном размере - относительно нулевой точки - выгля Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 249249 250 Создание программы ShopMill Для каждой новой детали, которую необходимо изготовить, создается своя программа Программа содержит отдельные эт Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 250250
