Каталоги комплексных поставщиков для предприятий и служб сервиса / Catalogues of one-stop shop suppliers

HOFFMANN GROUP | Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)

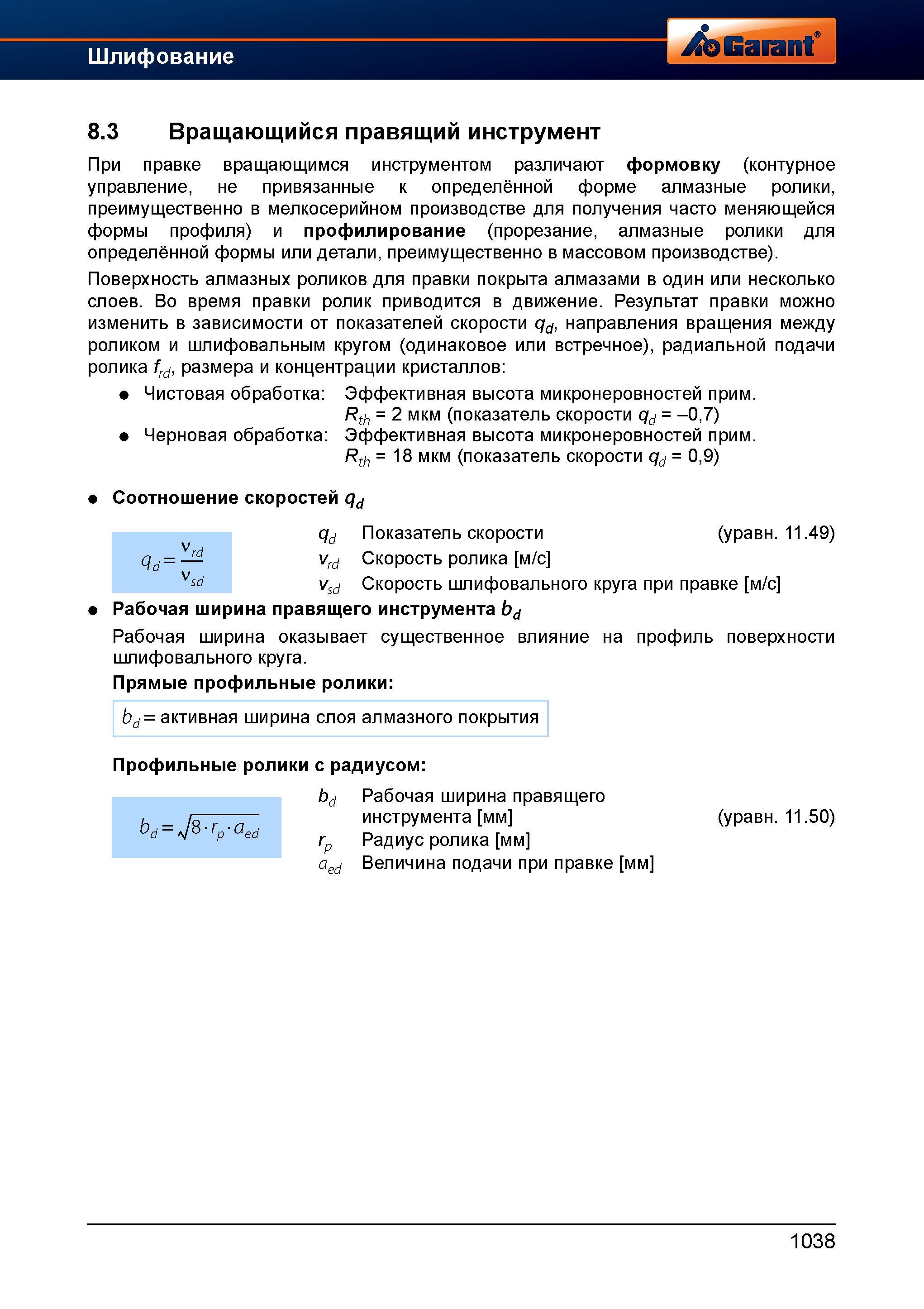

1062 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.1038

1062 При правке вращающимся инструментом различают формовку (контурное управление, не привязанные к определённой форме алмазные ролики, преимущ Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 1038

При правке вращающимся инструментом различают формовку (контурное управление, не привязанные к определённой форме алмазные ролики, преимущ

При правке вращающимся инструментом различают формовку (контурное управление, не привязанные к определённой форме алмазные ролики, преимущественно в мелкосерийном производстве для получения часто меняющейся формы профиля) и профилирование (прорезание, алмазные ролики для определённой формы или детали, преимущественно в массовом производстве). Поверхность алмазных роликов для правки покрыта алмазами в один или несколько слоев. Во время правки ролик приводится в движение. Результат правки можно изменить в зависимости от показателей скорости qd, направления вращения между роликом и шлифовальным кругом (одинаковое или встречное), радиальной подачи ролика frd, размера и концентрации кристаллов Чистовая обработка Эффективная высота микронеровностей прим. Rth = 2 мкм (показатель скорости qd = -0,7) Черновая обработка Эффективная высота микронеровностей прим. Rth =18 мкм (показатель скорости qd = 0,9) Соотношение скоростей qd qd Показатель скорости (уравн. 11.49) vrd Скорость ролика м/с vsd Скорость шлифовального круга при правке м/с Рабочая ширина правящего инструмента bd Рабочая ширина оказывает существенное влияние на профиль поверхности шлифовального круга. Прямые профильные ролики bd = активная ширина слоя алмазного покрытия Профильные ролики с радиусом bd = J8 rp aed bd p aed Рабочая ширина правящего инструмента мм Радиус ролика мм Величина подачи при правке мм (уравн. 11.50) 1038 8.3 Вращающийся правящий инструмент




См.также / See also :

Резцы по металлу Особенности / Metal lathe tools Features

Сверла Конструкция / Parts of a drill

Концевые фрезы по металлу Конструкция / Parts of an end mill

Сборные фрезы с СМП / Parts of a milling cutter

Метчики Конструкция / Thread taps for metal

Метчик для накатки резьбы / Cold forming roll taps

Плашки по металлу / Thread dies

Развертки по металлу и развертывание отверстий / Reaming and reamer cutting tool


Шлифование на промышленном оборудовании Разновидности шлифовального режущего инструмента




Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)

1059 Радиальная и линейная подача при правке неподвижным правящим инструментом Скорость осевой подачи vfad и осевая подача fad при правке (урав Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 10351059 1060 Волнистость шлифовального круга ( шаг резьбы ) определяется через коэффициент перекрытия Ud Коэффициент перекрытия рассчитывается на основ Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 10361060 1061 В процессе применения однокристального алмазного правящего инструмента необходимо обратить внимание на следующее Необходимо соблюдать угол Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 10371061 1063 При правке алмазного шлифовального инструмента или инструмента из кубического нитрида бора профилирование и заточка кругов по причине высо Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 10391063 1064 Для профилирования алмазных шлифовальных кругов и кругов из кубического нитрида бора разработано множество различных методов Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 10401064 Для профилирования алмазных шлифовальных кругов и кругов из кубического нитрида бора разработано множество различных методов1065 Заточка производится с использованием брусков из корунда или SiC в керамической или бакелитовой связке При этом заточка (получение выступо Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 10411065
