Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

KORLOY | Каталог KORLOY 2016 Металлорежущий инструмент и оснастка (Всего 1121 стр.)

При обработке на токарном станке сверлом King Drill со сменными режущими пластинами можно увеличить или уменьшить диаметр отверстия

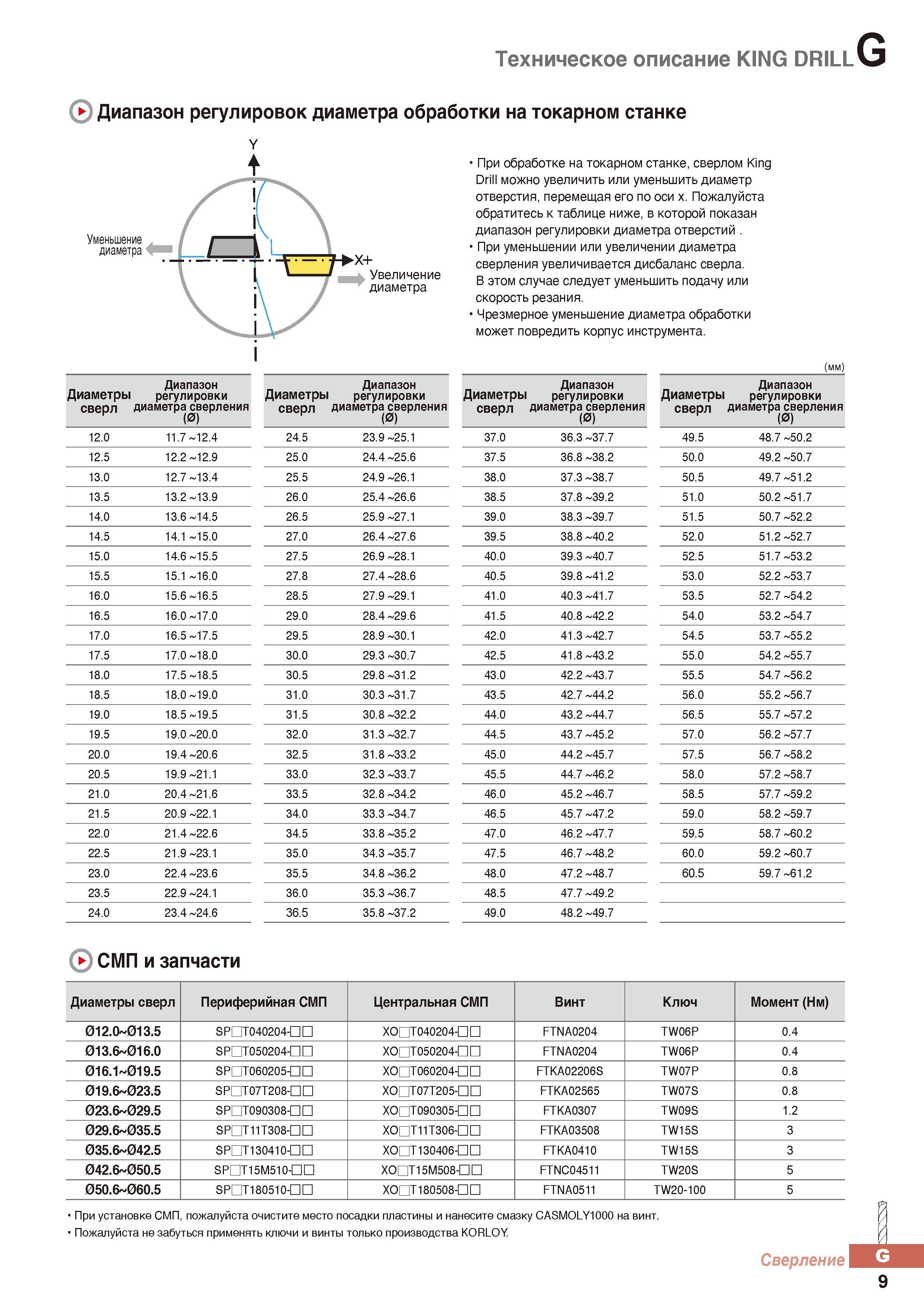

810 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.G9

810 При обработке на токарном станке сверлом King Drill со сменными режущими пластинами можно увеличить или уменьшить диаметр отверстия Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. G9

При обработке на токарном станке сверлом King Drill со сменными режущими пластинами можно увеличить или уменьшить диаметр отверстия

При обработке на токарном станке сверлом King Drill со сменными режущими пластинами можно увеличить или уменьшить диаметр отверстия _ перемещая его по оси х. Пожалуйста обратитесь к таблице ниже, в которой показан диапазон регулировки диаметра отверстий При уменьшении или увеличении диаметра сверления увеличивается дисбаланс сверла. В этом случае следует уменьшить подачу или скорость резания. Чрезмерное уменьшение диаметра обработки может повредить корпус инструмента. (мм) Диапазон Диаметры регулировки сверл диаметра сверления (0) 12.0 11.7-12.4 24.5 23.9-25.1 12.5 12.2-12.9 25.0 24.4-25.6 13.0 12.7-13.4 25.5 24.9-26.1 13.5 13.2-13.9 26.0 25.4-26.6 14.0 13.6-14.5 26.5 25.9-27.1 14.5 14.1 -15.0 27.0 26.4-27.6 15.0 14.6-15.5 27.5 26.9-28.1 15.5 15.1 -16.0 27.8 27.4-28.6 16.0 15.6-16.5 28.5 27.9-29.1 16.5 16.0-17.0 29.0 28.4-29.6 17.0 16.5-17.5 29.5 28.9-30.1 17.5 17.0-18.0 30.0 29.3 -30.7 18.0 17.5-18.5 30.5 29.8-31.2 18.5 18.0-19.0 31.0 30.3-31.7 19.0 18.5-19.5 31.5 30.8 -32.2 19.5 19.0-20.0 32.0 31.3-32.7 20.0 19.4-20.6 32.5 31.8-33.2 20.5 19.9-21.1 33.0 32.3 -33.7 21.0 20.4-21.6 33.5 32.8 -34.2 21.5 20.9-22.1 34.0 33.3 -34.7 22.0 21.4-22.6 34.5 33.8 -35.2 22.5 21.9-23.1 35.0 34.3 -35.7 23.0 22.4-23.6 35.5 34.8 -36.2 23.5 22.9-24.1 36.0 35.3 -36.7 24.0 23.4-24.6 36.5 35.8-37.2 37.0 36.3-37.7 49.5 48.7-50.2 37.5 36.8 -38.2 50.0 49.2 -50.7 38.0 37.3 -38.7 50.5 49.7-51.2 38.5 37.8 -39.2 51.0 50.2-51.7 39.0 38.3 -39.7 51.5 50.7 -52.2 39.5 38.8 -40.2 52.0 51.2-52.7 40.0 39.3 -40.7 52.5 51.7-53.2 40.5 39.8-41.2 53.0 52.2 -53.7 41.0 40.3-41.7 53.5 52.7 -54.2 41.5 40.8 -42.2 54.0 53.2 -54.7 42.0 41.3-42.7 54.5 53.7 -55.2 42.5 41.8-43.2 55.0 54.2 -55.7 43.0 42.2 -43.7 55.5 54.7 -56.2 43.5 42.7 -44.2 56.0 55.2 -56.7 44.0 43.2 -44.7 56.5 55.7 -57.2 44.5 43.7 -45.2 57.0 56.2 -57.7 45.0 44.2 -45.7 57.5 56.7 -58.2 45.5 44.7 -46.2 58.0 57.2 -58.7 46.0 45.2 -46.7 58.5 57.7 -59.2 46.5 45.7 -47.2 59.0 58.2 -59.7 47.0 46.2 -47.7 59.5 58.7 -60.2 47.5 46.7 -48.2 60.0 59.2 -60.7 48.0 47.2 -48.7 60.5 59.7-61.2 48.5 47.7 -49.2 49.0 48.2 -49.7 СМП и запчасти Диаметры сверл Периферийная СМП Центральная СМП Винт Ключ Момент (Нм) 012.О 013.5 ЗЩТ040204-ПП ХОПТ040204-ШП FTNA0204 TW06P 0.4 013.6 016.О SraT050204-DD ХОПТ050204-ШП FTNA0204 TW06P 0.4 016.1 019.5 ЭРСТГОбОгОб-ШП ХОПТ060204-ШП FTKA02206S TW07P 0.8 019.6 023.5 SraT07T208-DD ХОПТ07Т205-ПП FTKA02565 TW07S 0.8 023.6 029.5 SraT090308-DD ХОПТ090305-ШП FTKA0307 TW09S 1.2 029.6 035.5 ЭРПТПТЗОв-ПП ХОПТПТЗОб-ШП FTKA03508 TW15S 3 035.6 042.5 SraT130410-DD ХОПТ130406-ПП FTKA0410 TW15S 3 042.6 05О.5 SraT15M510-DD ХОПТ15М508-ПП FTNC04511 TW20S 5 05О.6 06О.5 ЭРОПвОбЮ-ШП ХОПТ180508-ПП FTNA0511 TW20-100 5 При установке СМП, пожалуйста очистите место посадки пластины и нанесите смазку CASMOLYIOOO на винт. Пожалуйста не забуться применять ключи и винты только производства KORLOY Техническое описание KING DRILL Диапазон регулировок диаметра обработки на токарном станке
