Каталоги комплексных поставщиков для предприятий и служб сервиса / Catalogues of one-stop shop suppliers

HOFFMANN GROUP | Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)

При неравномерном шаге режущие кромки попарно располагаются точно друг напротив друга За счёт этого отверстие получается абсолютно круглым

442 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.414

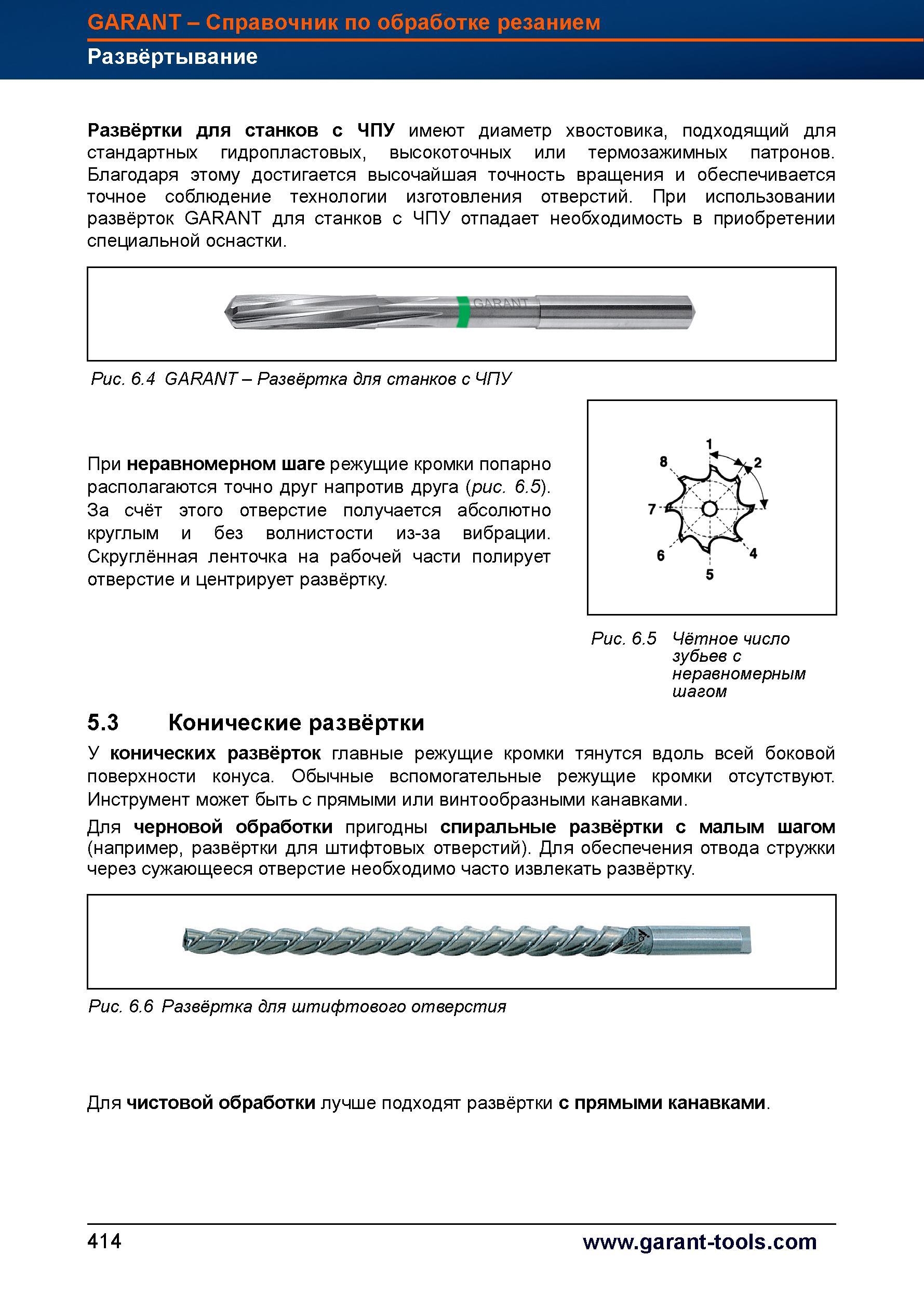

442 При неравномерном шаге режущие кромки попарно располагаются точно друг напротив друга За счёт этого отверстие получается абсолютно круглым Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 414

При неравномерном шаге режущие кромки попарно располагаются точно друг напротив друга За счёт этого отверстие получается абсолютно круглым

При неравномерном шаге режущие кромки попарно располагаются точно друг напротив друга За счёт этого отверстие получается абсолютно круглым _ и без волнистости из-за вибрации. Скруглённая ленточка на рабочей части полирует отверстие и центрирует развёртку. Рис. 6.5 Чётное число зубьев с неравномерным шагом 5.3 Конические развёртки У конических развёрток главные режущие кромки тянутся вдоль всей боковой поверхности конуса. Обычные вспомогательные режущие кромки отсутствуют. Инструмент может быть с прямыми или винтообразными канавками. Для черновой обработки пригодны спиральные развёртки с малым шагом (например, развёртки для штифтовых отверстий). Для обеспечения отвода стружки через сужающееся отверстие необходимо часто извлекать развёртку. Рис. 6.6 Развёртка для штифтового отверстия Для чистовой обработки лучше подходят развёртки с прямыми канавками. 414 GARANT - Справочник по обработке резанием Развёртывание Развёртки для станков с ЧПУ имеют диаметр хвостовика, подходящий для стандартных гидропластовых, высокоточных или термозажимных патронов. Благодаря этому достигается высочайшая точность вращения и обеспечивается точное соблюдение технологии изготовления отверстий. При использовании развёрток GARANT для станков с ЧПУ отпадает необходимость в приобретении специальной оснастки. Рис. 6.4 GARANT - Развёртка для станков с ЧПУ




См.также / See also :

Развертывание отверстий и развертки по металлу / Reaming and reamer cutting tool

Расточка на токарном станке / Boring on a lathe

Растачивание отверстий на расточном станке / Boring on a boring machine

Отклонение размера детали / Fit tolerance table

Шероховатость поверхности при механической обработке / Surface roughness

Технология сверления металла / Drill a hole in metal

Экономика машиностроения и металлообработки / Machining economy


Развёртывание отверстий в металлах и сплавах Описание и основные параметры процесса Развертки от Hoffmann Group




Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)

439 Развёртывание производится для повышения качества отверстия Достижимая точность отверстия от IT 7 до IT 6 При этом диаметр увеличивается _ Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 411439 Развёртывание производится для повышения качества отверстия Достижимая точность отверстия от IT 7 до IT 6 При этом диаметр увеличивается _440 Возникающие при развёртывании отверстия силы невозможно точно рассчитать, основываясь на значении удельной силы резания kc Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 412440 Возникающие при развёртывании отверстия силы невозможно точно рассчитать, основываясь на значении удельной силы резания kc441 У машинных развёрток длина рабочей части меньше, чем у ручных разверток Они также являются самоцентрирующимися за счёт ленточек Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 413441 У машинных развёрток длина рабочей части меньше, чем у ручных разверток Они также являются самоцентрирующимися за счёт ленточек443 Соосность и расположение отверстий за счёт развёртывания улучшить нельзя, так как развёртка центрируется заранее подготовленным отверстием Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 415443 Соосность и расположение отверстий за счёт развёртывания улучшить нельзя, так как развёртка центрируется заранее подготовленным отверстием444 Развертывание отверстий развертками на станке Качество обработанной поверхности отверстия заготовки детали для разных материалов Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 416444 Развертывание отверстий развертками на станке Качество обработанной поверхности отверстия заготовки детали для разных материалов445 Развёртывание отверстий на станке машинными развертками Рекомендации по решению технологических проблем при обработке отверстий Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 417445 Развёртывание отверстий на станке машинными развертками Рекомендации по решению технологических проблем при обработке отверстий
