HOFFMANN GROUP | Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)

При нарезании резцом резьба изготавливается в несколько проходов Таблица 4 13 содержит значения для числа проходов при нарезании резьбы ре

389 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.361

389 При нарезании резцом резьба изготавливается в несколько проходов Таблица 4 13 содержит значения для числа проходов при нарезании резьбы ре Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 361

При нарезании резцом резьба изготавливается в несколько проходов Таблица 4 13 содержит значения для числа проходов при нарезании резьбы ре

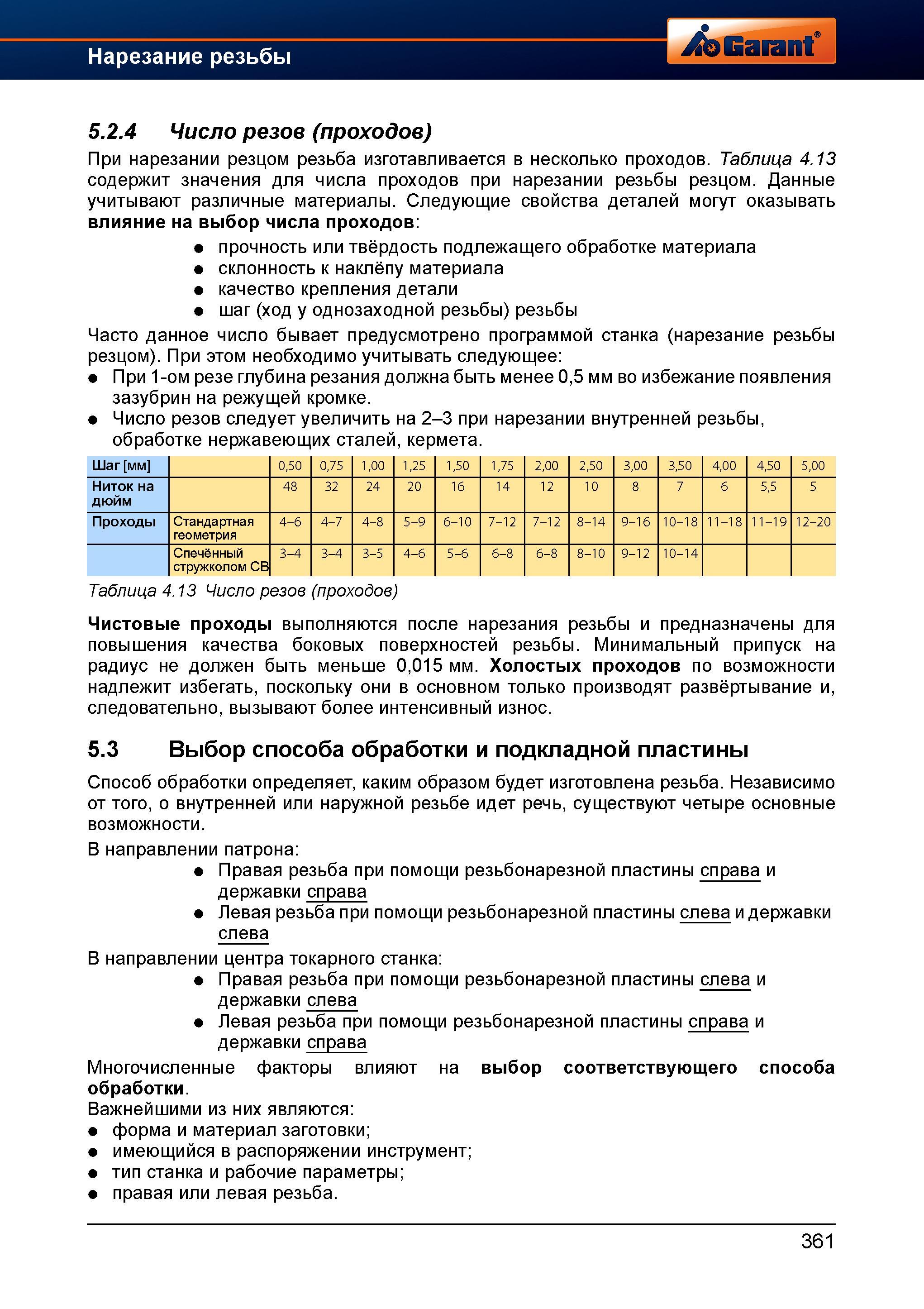

При нарезании резцом резьба изготавливается в несколько проходов. Таблица 4.13 содержит значения для числа проходов при нарезании резьбы резцом. Данные учитывают различные материалы. Следующие свойства деталей могут оказывать влияние на выбор числа проходов прочность или твёрдость подлежащего обработке материала склонность к наклёпу материала качество крепления детали шаг (ход у однозаходной резьбы) резьбы Часто данное число бывает предусмотрено программой станка (нарезание резьбы резцом). При этом необходимо учитывать следующее При 1-ом резе глубина резания должна быть менее 0,5 мм во избежание появления зазубрин на режущей кромке. Число резов следует увеличить на 2-3 при нарезании внутренней резьбы, обработке нержавеющих сталей, кермета. Шаг мм 0,50 0,75 1,00 1,25 1,50 1,75 2,00 2,50 3,00 3,50 4,00 4,50 5,00 Ниток на дюйм 48 32 24 20 16 14 12 10 8 7 6 5,5 5 Проходы Стандартная геометрия 4-6 4-7 4-8 5-9 6-10 7-12 7-12 8-14 9-16 10-18 11-18 11-19 12-20 Спечённый стружколом CB 3-4 3-4 3-5 4-6 5-6 6-8 6-8 8-10 9-12 10-14 Таблица 4.13 Число резов (проходов) Чистовые проходы выполняются после нарезания резьбы и предназначены для повышения качества боковых поверхностей резьбы. Минимальный припуск на радиус не должен быть меньше 0,015 мм. Холостых проходов по возможности надлежит избегать, поскольку они в основном только производят развёртывание и, следовательно, вызывают более интенсивный износ. 5.3 Выбор способа обработки и подкладной пластины Способ обработки определяет, каким образом будет изготовлена резьба. Независимо от того, о внутренней или наружной резьбе идет речь, существуют четыре основные возможности. В направлении патрона Правая резьба при помощи резьбонарезной пластины справа и державки справа Левая резьба при помощи резьбонарезной пластины слева и державки слева В направлении центра токарного станка Правая резьба при помощи резьбонарезной пластины слева и державки слева Левая резьба при помощи резьбонарезной пластины справа и державки справа Многочисленные факторы влияют на выбор соответствующего способа обработки. Важнейшими из них являются форма и материал заготовки имеющийся в распоряжении инструмент тип станка и рабочие параметры правая или левая резьба. 361 5.2.4 Число резов (проходов)




См.также / See also :

Нарезание резьбы резцом


Нарезание внутренней и наружной резьбы метчиками, фрезами и резцами Описание процессов Таблицы с параметрами обработки
