HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

При фрезеровании резьбы резьба создается последовательными линиями реза фрезы, причем шаг резьбы реализуется станком. Профиль инструмента проходит при

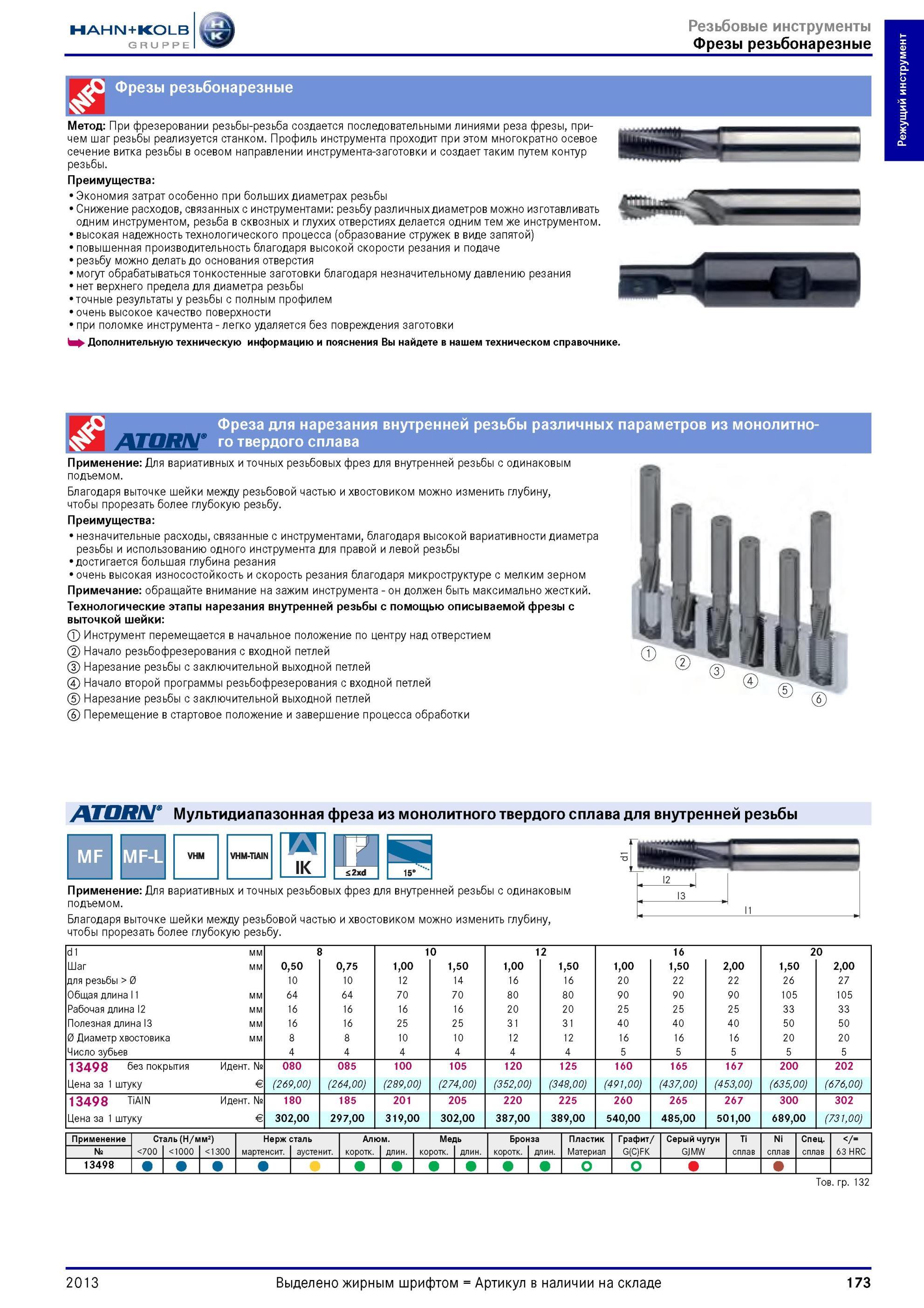

173 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.173

173 При фрезеровании резьбы резьба создается последовательными линиями реза фрезы, причем шаг резьбы реализуется станком. Профиль инструмента проходит при Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 173

При фрезеровании резьбы резьба создается последовательными линиями реза фрезы, причем шаг резьбы реализуется станком. Профиль инструмента проходит при

При фрезеровании резьбы резьба создается последовательными линиями реза фрезы, причем шаг резьбы реализуется станком. Профиль инструмента проходит при этом многократно осевое сечение витка резьбы в осевом направлении инструмента-заготовки и создает таким путем контур резьбы. Преимущества Экономия затрат особенно при больших диаметрах резьбы Снижение расходов, связанных с инструментами резьбу различных диаметров можно изготавливать одним инструментом, резьба в сквозных и глухих отверстиях делается одним тем же инструментом. высокая надежность технологического процесса (образование стружек в виде запятой) повышенная производительность благодаря высокой скорости резания и подаче резьбу можно делать до основания отверстия могут обрабатываться тонкостенные заготовки благодаря незначительному давлению резания нет верхнего предела для диаметра резьбы точные результаты у резьбы с полным профилем очень высокое качество поверхности при поломке инструмента легко удаляется без повреждения заготовки Дополнительную техническую информацию и пояснения Вы найдете в нашем техническом справочнике AEQBLI Фреза для нарезания внутренней резьбы различных параметров из монолитного твердого сплава Применение Для вариативных и точных резьбовых фрез для внутренней резьбы с одинаковым подъемом. Благодаря выточке шейки между резьбовой частью и хвостовиком можно изменить глубину, чтобы прорезать более глубокую резьбу. Преимущества незначительные расходы, связанные с инструментами, благодаря высокой вариативности диаметра резьбы и использованию одного инструмента для правой и левой резьбы достигается большая глубина резания очень высокая износостойкость и скорость резания благодаря микроструктуре с мелким зерном Примечание обращайте внимание на зажим инструмента он должен быть максимально жесткий. Технологические этапы нарезания внутренней резьбы с помощью описываемой фрезы с выточкой шейки Инструмент перемещается в начальное положение по центру над отверстием Начало резьбофрезерования с входной петлей Нарезание резьбы с заключительной выходной петлей Начало второй программы резьбофрезерования с входной петлей Нарезание резьбы с заключительной выходной петлей Перемещение в стартовое положение и завершение процесса обработки Мультидиапазонная фреза из монолитного твердого сплава для внутренней резьбы И MF IMF-L IK Применение Для вариативных и точных резьбовых фрез для внутренней резьбы с одинаковым подъемом. Благодаря выточке шейки между резьбовой частью и хвостовиком можно изменить глубину, чтобы прорезать более глубокую резьбу. 12 .1 13 11 d1 мм 8 10 12 16 20 Шаг мм 0,50 0,75 1,00 1,50 1,00 1,50 1,00 1,50 2,00 1,50 2,00 для резьбы 0 10 10 12 14 16 16 20 22 22 26 27 Общая длина l1 мм 64 64 70 70 80 80 90 90 90 105 105 Рабочая длина l2 мм 16 16 16 16 20 20 25 25 25 33 33 Полезная длина l3 мм 16 16 25 25 31 31 40 40 40 50 50 0 Диаметр хвостовика мм 8 8 10 10 12 12 16 16 16 20 20 Число зубьев 4 4 4 4 4 4 5 5 5 5 5 13498 без покрытия Идентификационный номер № 080 085 100 105 120 125 160 165 167 200 202 Цена за 1 штуку Евро € (269,00) (264,00) (289,00) (274,00) (352,00) (348,00) (491,00) (437,00) (453,00) (635,00) (676,00) 13498 TiAIN Идентификационный номер № 180 185 201 205 220 225 260 265 267 300 302 Цена за 1 штуку Евро € 302,00 297,00 319,00 302,00 387,00 389,00 540,00 485,00 501,00 689,00 (731,00) Применение Сталь (Н/мм2) Нержавеющая сталь Алюминий Медь Бронза Пластик Графит Серый чугун Ti Ni Специальный № 700 1000 1300 мартенситная аустенитная Короткостружечный Длинностружечный Материал G(C)FK GJMW сплав 63 HRC 13498 Товарная группа 132 2013 173 Режущий инструмент
