Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

PRAMET | Каталог PRAMET 2019 Режущий инструмент по металлу (Всего 1030 стр.)

При фрезеровании на фрезерном станке фрезами с режущими сменными пластинами рекомендуется применять врезание по подаче (попутное фрезерование)

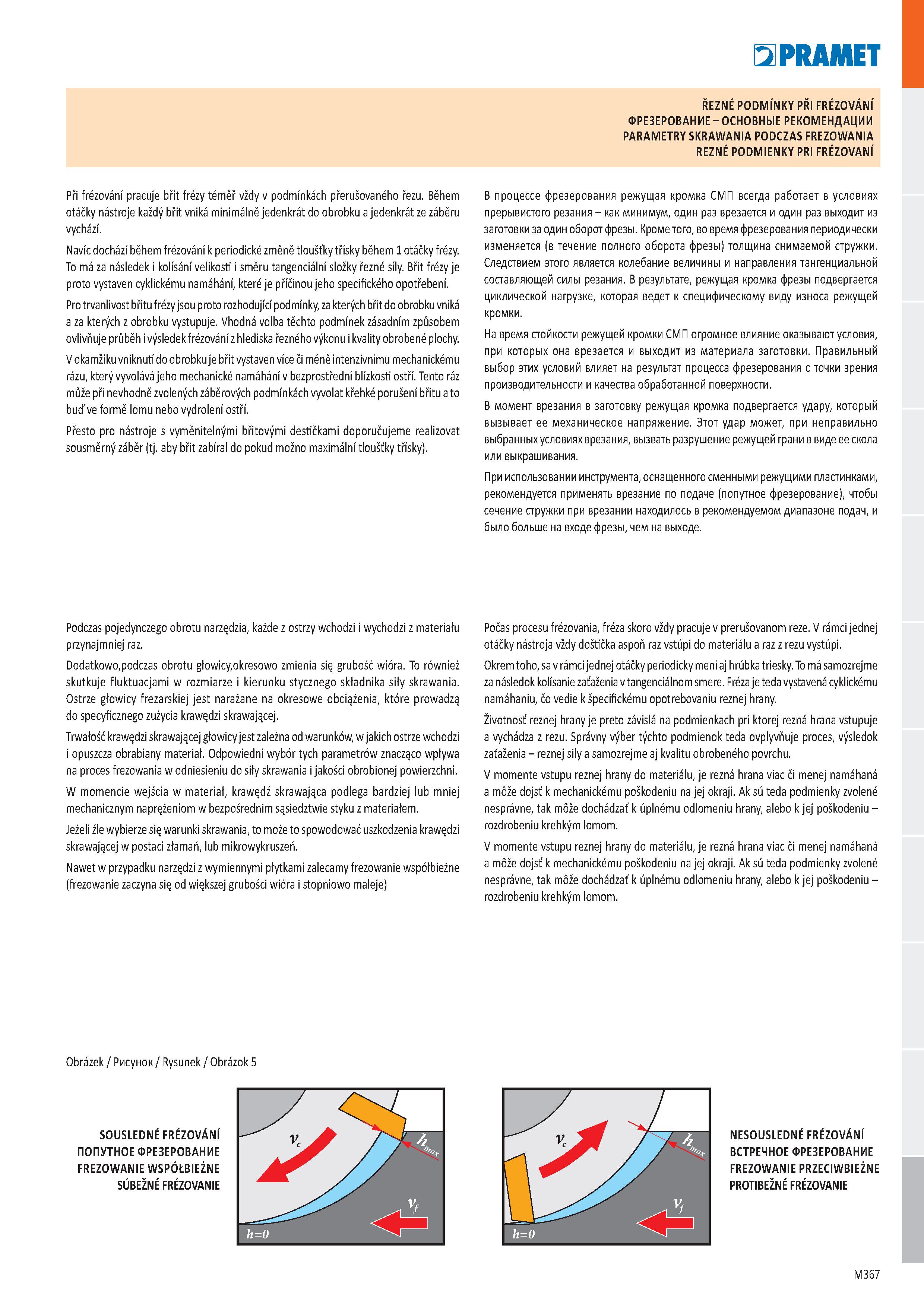

835 Каталог PRAMET 2019 Режущий инструмент Пластины Фрезы Резцы Сверла Стр.M367

835 При фрезеровании на фрезерном станке фрезами с режущими сменными пластинами рекомендуется применять врезание по подаче (попутное фрезерование) Каталог PRAMET 2019 Режущий инструмент Резцы с твердосплавными пластинами по металлу для точения и растачивания Концевые и насадные фрезы Сверла с СМП Расточные головки Стр. M367

При фрезеровании на фрезерном станке фрезами с режущими сменными пластинами рекомендуется применять врезание по подаче (попутное фрезерование)

При фрезеровании на фрезерном станке фрезами с режущими сменными пластинами рекомендуется применять врезание по подаче (попутное фрезерование) _ чтобы сечение стружки при врезании находилось в рекомендуемом диапазоне подач, и было больше на входе фрезы, чем на выходе. В процессе фрезерования режущая кромка СМП всегда работает в условиях прерывистого резания - как минимум, один раз врезается и один раз выходит из заготовки за один оборот фрезы. Кроме того, во время фрезерования периодически изменяется (в течение полного оборота фрезы) толщина снимаемой стружки. Следствием этого является колебание величины и направления тангенциальной составляющей силы резания. В результате, режущая кромка фрезы подвергается циклической нагрузке, которая ведет к специфическому виду износа режущей кромки. На время стойкости режущей кромки СМП огромное влияние оказывают условия, при которых она врезается и выходит из материала заготовки. Правильный выбор этих условий влияет на результат процесса фрезерования с точки зрения производительности и качества обработанной поверхности. В момент врезания в заготовку режущая кромка подвергается удару, который вызывает ее механическое напряжение. Этот удар может, при неправильно выбранных условиях врезания, вызвать разрушение режущей грани в виде ее скола или выкрашивания. При использовании инструмента, оснащенного сменными режущими пластинками, рекомендуется применять врезание по подаче (попутное фрезерование), чтобы сечение стружки при врезании находилось в рекомендуемом диапазоне подач, и было больше на входе фрезы, чем на выходе. Podczas pojedynczego obrotu narzędzia, każde z ostrzy wchodzi i wychodzi z materiału przynajmniej raz. Dodatkowo,podczas obrotu głowicy,okresowo zmienia się grubość wióra. To również skutkuje fluktuacjami w rozmiarze i kierunku stycznego składnika siły skrawania. Ostrze głowicy frezarskiej jest narażane na okresowe obciążenia, które prowadzą do specyficznego zużycia krawędzi skrawającej. Trwałość krawędzi skrawającej głowicy jest zależna od warunków, w jakich ostrze wchodzi i opuszcza obrabiany materiał. Odpowiedni wybór tych parametrów znacząco wpływa na proces frezowania w odniesieniu do siły skrawania i jakości obrobionej powierzchni. W momencie wejścia w materiał, krawędź skrawająca podlega bardziej lub mniej mechanicznym naprężeniom w bezpośrednim sąsiedztwie styku z materiałem. Jeżeli źle wybierze się warunki skrawania, to może to spowodować uszkodzenia krawędzi skrawającej w postaci złamań, lub mikrowykruszeń. Nawet w przypadku narzędzi z wymiennymi płytkami zalecamy frezowanie współbieżne (frezowanie zaczyna się od większej grubości wióra i stopniowo maleje) Počas procesu frézovania, fréza skoro vždy pracuje v prerušovanom reze. V rámci jednej otáčky nástroja vždy doštička aspoň raz vstúpi do materiálu a raz z rezu vystúpi. Okrem toho, sa v rámci jednej otáčky periodicky mení aj hrúbka triesky. To má samozrejme za následok kolísanie zaťaženia v tangenciálnom smere. Fréza je teda vystavená cyklickému namáhaniu, čo vedie k špecifickému opotrebovaniu reznej hrany. Životnosť reznej hrany je preto závislá na podmienkach pri ktorej rezná hrana vstupuje a vychádza z rezu. Správny výber týchto podmienok teda ovplyvňuje proces, výsledok zaťaženia - reznej sily a samozrejme aj kvalitu obrobeného povrchu. V momente vstupu reznej hrany do materiálu, je rezná hrana viac či menej namáhaná a môže dojsť k mechanickému poškodeniu na jej okraji. Ak sú teda podmienky zvolené nesprávne, tak môže dochádzať k úplnému odlomeniu hrany, alebo k jej poškodeniu -rozdrobeniu krehkým lomom. V momente vstupu reznej hrany do materiálu, je rezná hrana viac či menej namáhaná a môže dojsť k mechanickému poškodeniu na jej okraji. Ak sú teda podmienky zvolené nesprávne, tak môže dochádzať k úplnému odlomeniu hrany, alebo k jej poškodeniu -rozdrobeniu krehkým lomom. Obrázek / Рисунок / Rysunek / Obrázok 5 SOUSLEDNÉ FRÉZOVÁNÍ ПОПУТНОЕ ФРЕЗЕРОВАНИЕ FREZOWANIE WSPÓŁBIEŻNE SÚBEŽNÉ FRÉZOVANIE NESOUSLEDNÉ FRÉZOVÁNI ВСТРЕЧНОЕ ФРЕЗЕРОВАНИЕ FREZOWANIE PRZECIWBIEŻNE PROTIBEŽNÉ FRÉZOVANIE M367 ŘEZNÉ podmínky při frézovaní ФРЕЗЕРОВАНИЕ - ОСНОВНЫЕ РЕКОМЕНДАЦИИ PARAMETRY SKRAWANIA PODCZAS FREZOWANIA REZNÉ PODMIENKY PRI FRÉZOVANÍ Při frézování pracuje břit frézy téměř vždy v podmínkách přerušovaného řezu. Během otáčky nástroje každý břit vniká minimálně jedenkrát do obrobku a jedenkrát ze záběru vychází. Navíc dochází během frézování k periodické změně tloušťky třísky během 1 otáčky frézy. To má za následek i kolísání velikosti i směru tangenciální složky řezné síly. Břit frézy je proto vystaven cyklickému namáhání, které je příčinou jeho specifického opotřebení. Pro trvanlivost břitu frézy jsou proto rozhodující podmínky, za kterých břit do obrobku vniká a za kterých z obrobku vystupuje. Vhodná volba těchto podmínek zásadním způsobem ovlivňuje průběh i výsledek frézování z hlediska řezného výkonu i kvality obrobené plochy. V okamžiku vniknutí do obrobku je břit vystaven více či méně intenzivnímu mechanickému rázu, který vyvolává jeho mechanické namáhání v bezprostřední blízkosti ostří. Tento ráz může při nevhodně zvolených záběrových podmínkách vyvolat křehké porušení břitu a to buď ve formě lomu nebo vydrolení ostří. Přesto pro nástroje s vyměnitelnými břitovými destičkami doporučujeme realizovat sousměrný záběr (tj. aby břit zabíral do pokud možno maximální tloušťky třísky).
