SIEMENS | Справочник SIEMENS 2012 840D sl 828D SINUMERIK Фрезерование (Всего 730 стр.)

При автоматическом измерении с помощью измерительного щупа инструмента определяется длина и радиус или диаметр инструмента

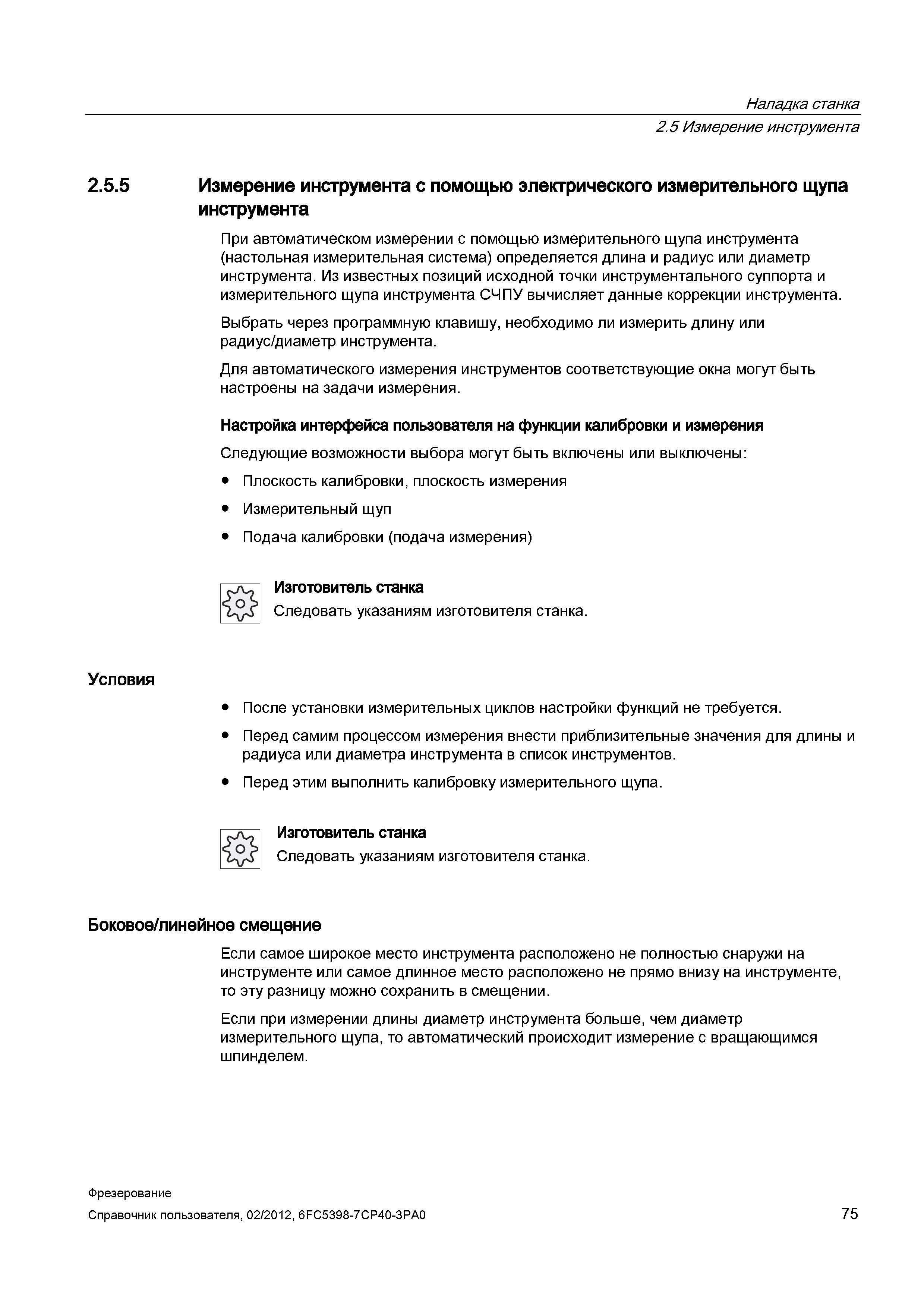

75 Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Вер. 2012 Стр.75

75 При автоматическом измерении с помощью измерительного щупа инструмента определяется длина и радиус или диаметр инструмента Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 75

При автоматическом измерении с помощью измерительного щупа инструмента определяется длина и радиус или диаметр инструмента

При автоматическом измерении с помощью измерительного щупа инструмента определяется длина и радиус или диаметр инструмента _ Из известных позиций исходной точки инструментального суппорта и измерительного щупа инструмента СЧПУ вычисляет данные коррекции инструмента. Выбрать через программную клавишу, необходимо ли измерить длину или радиус/диаметр инструмента. Для автоматического измерения инструментов соответствующие окна могут быть настроены на задачи измерения. Настройка интерфейса пользователя на функции калибровки и измерения Следующие возможности выбора могут быть включены или выключены: Плоскость калибровки, плоскость измерения Измерительный щуп Подача калибровки (подача измерения) Изготовитель станка Следовать указаниям изготовителя станка. Условия После установки измерительных циклов настройки функций не требуется. Перед самим процессом измерения внести приблизительные значения для длины и радиуса или диаметра инструмента в список инструментов. Перед этим выполнить калибровку измерительного щупа. Изготовитель станка Следовать указаниям изготовителя станка. Боковое/линейное смещение Если самое широкое место инструмента расположено не полностью снаружи на инструменте или самое длинное место расположено не прямо внизу на инструменте, то эту разницу можно сохранить в смещении. Если при измерении длины диаметр инструмента больше, чем диаметр измерительного щупа, то автоматический происходит измерение с вращающимся шпинделем. Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 75 Наладка станка 2.5 Измерение инструмента 2.5.5 Измерение инструмента с помощью электрического измерительного щупа инструмента (настольная измерительная система)
