При активной коррекции длин инструмента в качестве исходной точки контролируется острие инструмента

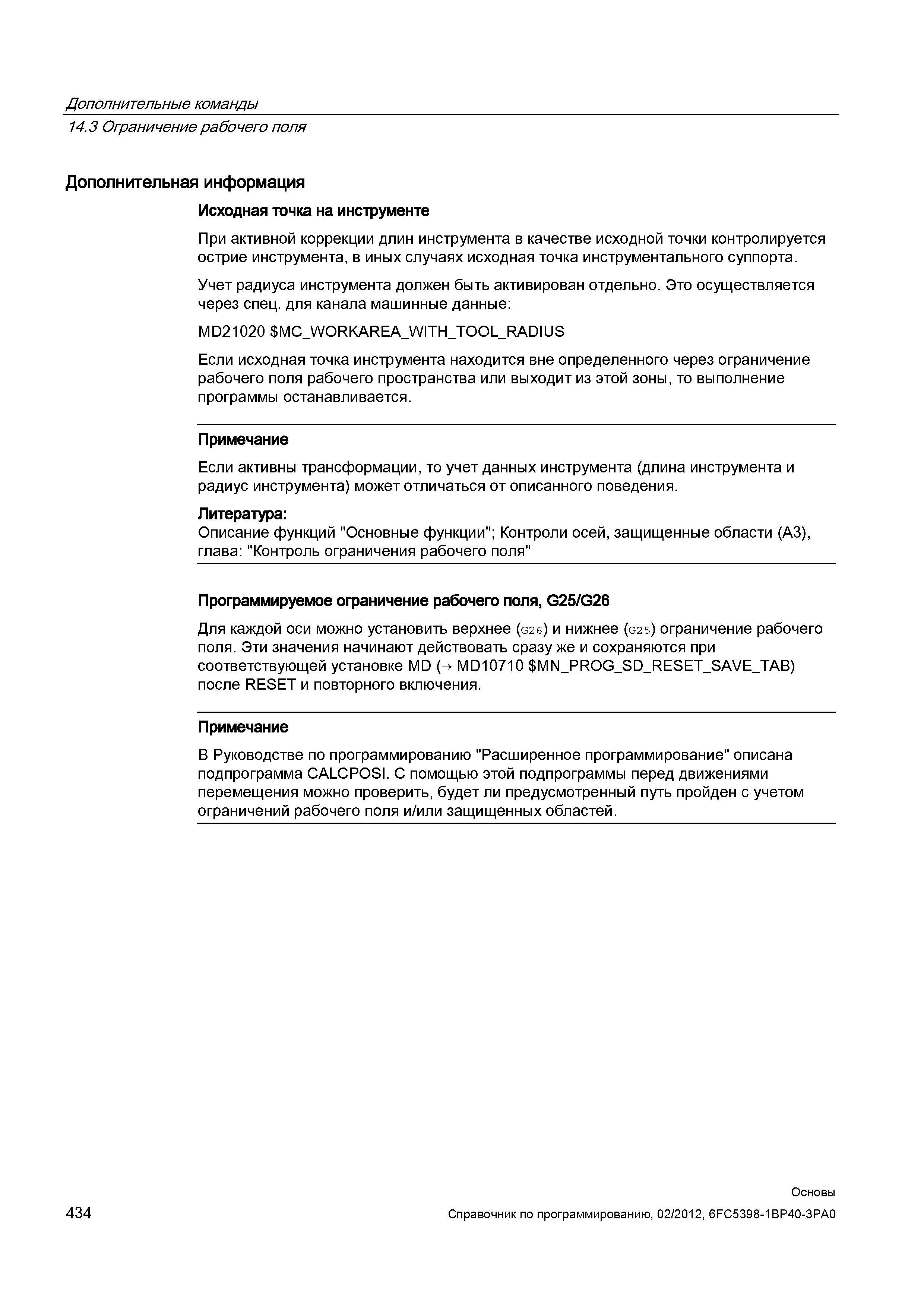

434 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.434

434 При активной коррекции длин инструмента в качестве исходной точки контролируется острие инструмента Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 434

При активной коррекции длин инструмента в качестве исходной точки контролируется острие инструмента

При активной коррекции длин инструмента в качестве исходной точки контролируется острие инструмента _ в иных случаях исходная точка инструментального суппорта. Учет радиуса инструмента должен быть активирован отдельно. Это осуществляется через спец. для канала машинные данные MD21020 MCWORKAREAWITHTOOLRADIUS Если исходная точка инструмента находится вне определенного через ограничение рабочего поля рабочего пространства или выходит из этой зоны то выполнение программы останавливается. Примечание Если активны трансформации то учет данных инструмента (длина инструмента и радиус инструмента) может отличаться от описанного поведения. Литература Описание функций "Основные функции"; Контроли осей защищенные области (A3) глава "Контроль ограничения рабочего поля" Программируемое ограничение рабочего поля G25 G26 Для каждой оси можно установить верхнее (G2 6) и нижнее (G25) ограничение рабочего поля. Эти значения начинают действовать сразу же и сохраняются при соответствующей установке MD ( MD10710 MNPROGSDRESETSAVETAB) после RESET и повторного включения. Примечание В Руководстве по программированию "Расширенное программирование" описана подпрограмма CALCPOSI. С помощью этой подпрограммы перед движениями перемещения можно проверить будет ли предусмотренный путь пройден с учетом ограничений рабочего поля и или защищенных областей. 434 Основы Дополнительные команды 14.3 Ограничение рабочего поля Дополнительная информация Исходная точка на инструменте




См.также / See also :

Пример управляющей программы ЧПУ




Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр.)

431 С помощью функций CNC Siemens Sinumerik 840D sl G25 G26 можно ограничить рабочее пространство (рабочее поле рабочую зону) в котором должен п Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 431431 С помощью функций CNC Siemens Sinumerik 840D sl G25 G26 можно ограничить рабочее пространство (рабочее поле рабочую зону) в котором должен п432 Ограничение рабочего поля для всех установленных действующими осей должно быть запрограммировано с помощью команды walmon walimof делает огр Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 432432 433 С помощью G25 G26 по адресу s могут быть запрограммированы и предельные значения для скорости шпинделя Дополнительную информацию можно найти Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 433433 435 Ограничение рабочего поля с walcs1 - walcs10 ( Ограничение рабочего поля в WCS ENS ) служит в первую очередь для ограничения рабочего поля н Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 435435 436 Ограничение рабочего поля в отрицательном осевом направлении Действует только если PWORKAREACSMINUSENABLE GN AN TRUE Выбор системы PWORKAREA Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 436436 437 Ограничение рабочего поля с walcs1 - walcs10 действует независимо от ограничения рабочего поля с walimon Если активны обе функции то действу Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 437437
