HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

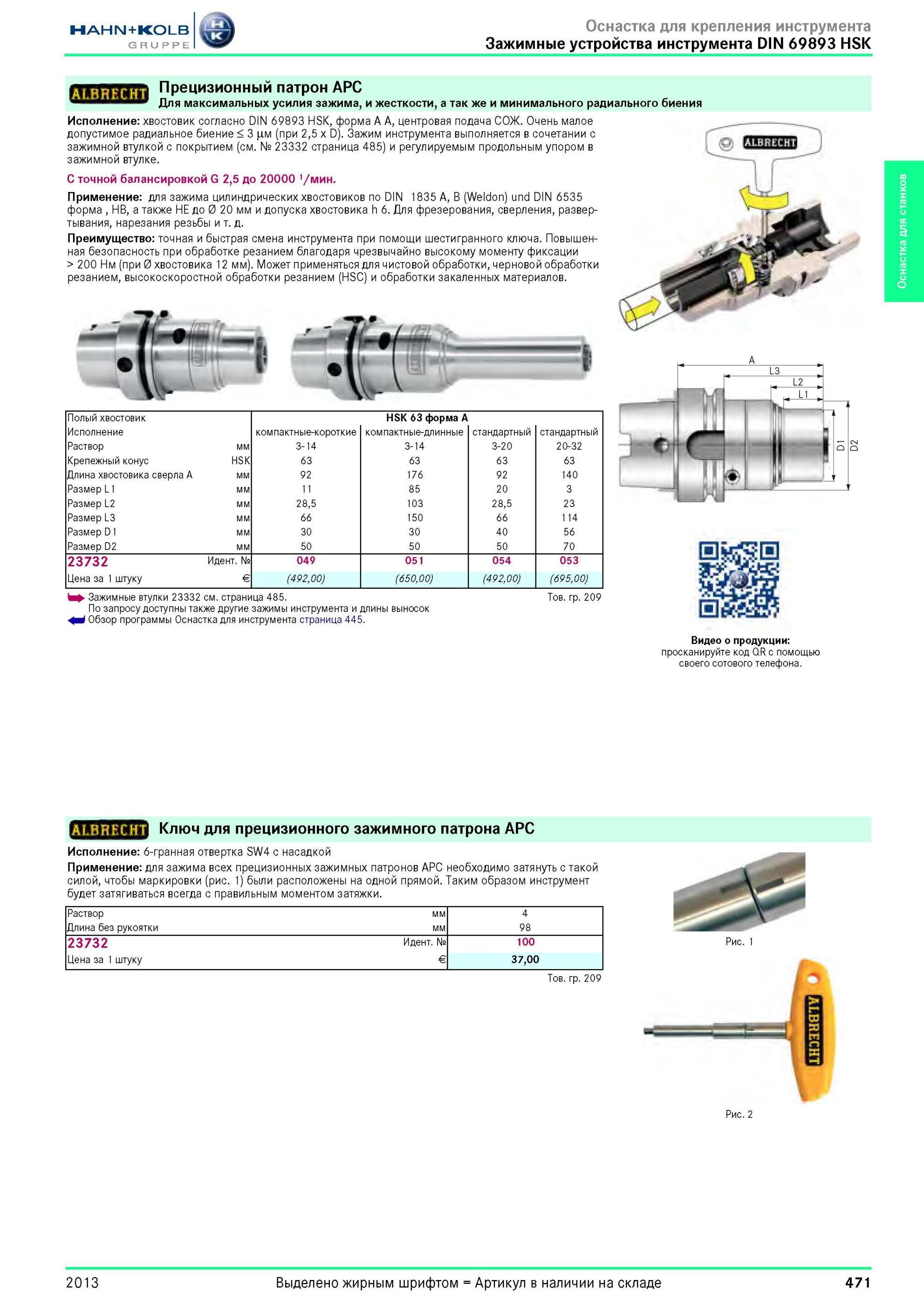

471 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.471

471 Прецизионный патрон АРС DIN 69893 HSK от Hahn Kolb Для максимальных усилия зажима, и жесткости, а так же и минимального радиального биения Исполнение Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 471

Прецизионный патрон АРС DIN 69893 HSK от Hahn Kolb Для максимальных усилия зажима, и жесткости, а так же и минимального радиального биения Исполнение

Прецизионный патрон АРС DIN 69893 HSK от Hahn Kolb Для максимальных усилия зажима, и жесткости, а так же и минимального радиального биения Исполнение хвостовик согласно DIN 69893 HSK, форма A A, центровая подача СОЖ. Очень малое допустимое радиальное биение 3 цм (при 2,5 x D). Зажим инструмента выполняется в сочетании с зажимной втулкой с покрытием (см. № 23332 страница 485) и регулируемым продольным упором в зажимной втулке. С точной балансировкой G 2,5 до 20000 1/мин. Применение для зажима цилиндрических хвостовиков по DIN 1835 A, В (Weton) und DIN 6535 форма НВ, а также HE до 0 20 мм и допуска хвостовика h 6. Для фрезерования, сверления, развертывания, нарезания резьбы и т. д. Преимущество точная и быстрая смена инструмента при помощи шестигранного ключа. Повышенная безопасность при обработке резанием благодаря чрезвычайно высокому моменту фиксации 200 Нм (при 0 хвостовика 12 мм). Может применяться для чистовой обработки, черновой обработки резанием, высокоскоростной обработки резанием (HSC) и обработки закаленных материалов. Полый хвостовик HSK 63 форма A Исполнение компактные-короткие компактные-длинные стандартный стандартный Раствор мм 3-14 3-14 3-20 20-32 Крепежный конус HSK 63 63 63 63 Длина хвостовика сверла A мм 92 176 92 140 Размер L1 мм 11 85 20 3 Размер L2 мм 28,5 103 28,5 23 Размер L3 мм 66 150 66 114 Размер D1 мм 30 30 40 56 Размер D2 мм 50 50 50 70 23732 Идентификационный номер № 049 051 054 053 Цена за 1 штуку Евро € (492,00) (650,00) (492,00) (695,00) Зажимные втулки 23332 см. страница 485. Товарная группа 209 По запросу доступны также другие зажимы инструмента и длины выносок i Обзор программы Оснастка для инструмента страница 445. Видео о продукции просканируйте код QR с помощью своего сотового телефона. гдштеи Ключ для прецизионного зажимного патрона APC Исполнение 6-гранная отвертка SW4 с насадкой Применение для зажима всех прецизионных зажимных патронов APC необходимо затянуть с такой силой, чтобы маркировки (рис. 1) были расположены на одной прямой. Таким образом инструмент будет затягиваться всегда с правильным моментом затяжки. Раствор мм 4 Длина без рукоятки мм 98 23732 Идентификационный номер № 100 Цена за 1 штуку Евро € 37,00 Товарная группа 209 Рис. 2 2013 471 Оснастка для станков
