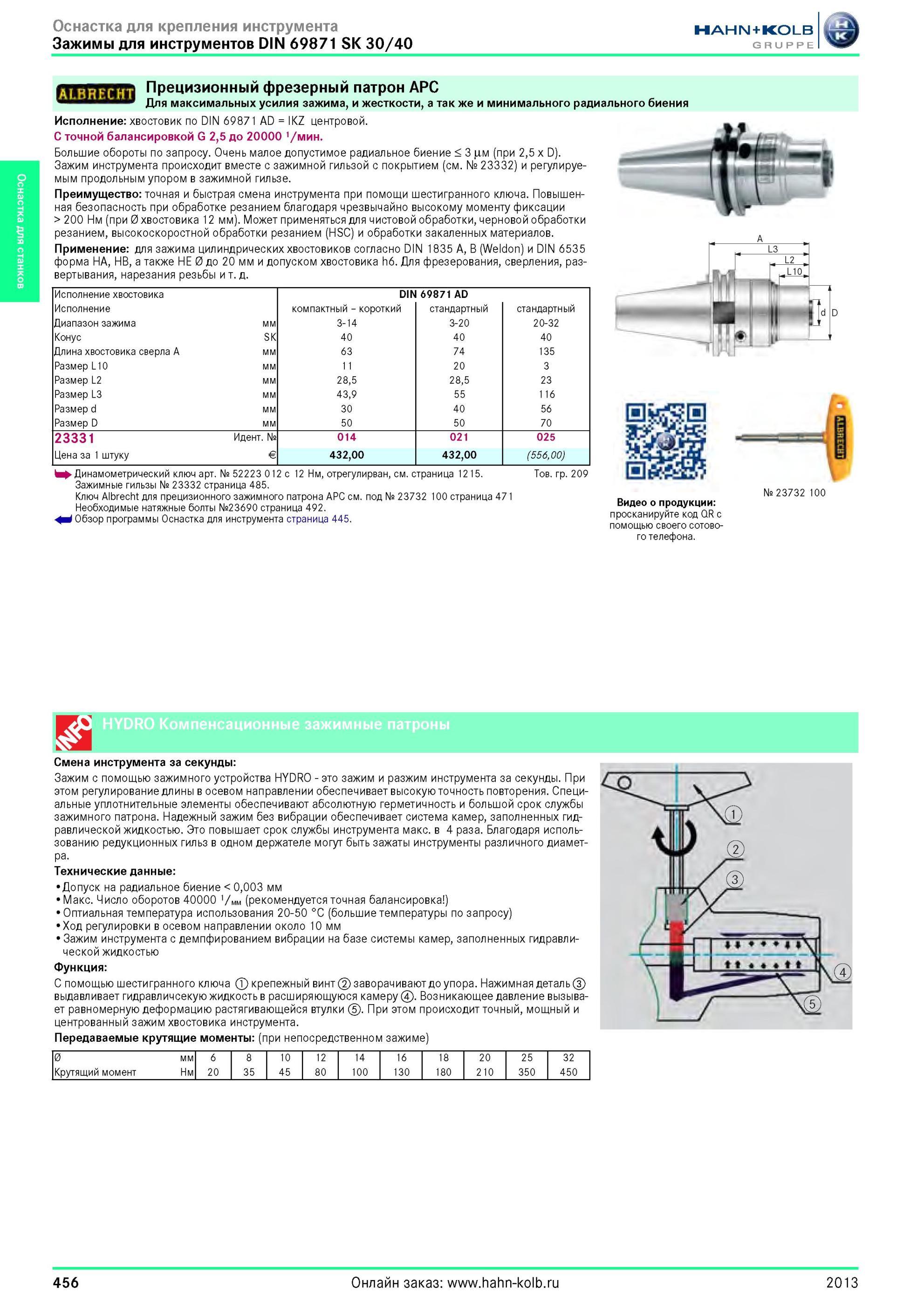

456 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.456

456 Прецизионный фрезерный патрон от Hahn+Kolb Для максимальных усилия зажима, и жесткости, а так же и минимального радиального биения Исполнение хвостови Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 456

Прецизионный фрезерный патрон от Hahn+Kolb Для максимальных усилия зажима, и жесткости, а так же и минимального радиального биения Исполнение хвостови

Прецизионный фрезерный патрон от Hahn+Kolb Для максимальных усилия зажима, и жесткости, а так же и минимального радиального биения Исполнение хвостовик по DIN 69871 AD IKZ центровой. С точной балансировкой G 2,5 до 20000 1/мин. Большие обороты по запросу. Очень малое допустимое радиальное биение 3 цм (при 2,5 x D). Зажим инструмента происходит вместе с зажимной гильзой с покрытием (см. № 23332) и регулируемым продольным упором в зажимной гильзе. Преимущество точная и быстрая смена инструмента при помощи шестигранного ключа. Повышенная безопасность при обработке резанием благодаря чрезвычайно высокому моменту фиксации 200 Нм (при 0 хвостовика 12 мм). Может применяться для чистовой обработки, черновой обработки резанием, высокоскоростной обработки резанием (HSC) и обработки закаленных материалов. Применение для зажима цилиндрических хвостовиков согласно DIN 1835 A, B (Weldon) и DIN 6535 форма HA, HB, а также HE 0 до 20 мм и допуском хвостовика h6. Для фрезерования, сверления, развертывания, нарезания резьбы и т. д. Исполнение хвостовика DIN 69871 AD Исполнение компактный короткий стандартный стандартный Диапазон зажима мм 3-14 3-20 20-32 Конус SK 40 40 40 Длина хвостовика сверла A мм 63 74 135 Размер L10 мм 11 20 3 Размер L2 мм 28,5 28,5 23 Размер L3 мм 43,9 55 116 Размер d мм 30 40 56 Размер D мм 50 50 70 23331 Идентификационный номер № 014 021 025 Цена за 1 штуку Евро € 432,00 432,00 (556,00) Динамометрический ключ арт. № 52223 012 с 12 Нм, отрегулирван, см. страница 1215. Зажимные гильзы № 23332 страница 485. Ключ Albrecht для прецизионного зажимного патрона APC см. под № 23732 100 страница 471 Необходимые натяжные болты №23690 страница 492. i Обзор программы Оснастка для инструмента страница 445. Товарная группа 209 Видео о продукции просканируйте код QR с помощью своего сотового телефона. № 23732 100 Смена инструмента за секунды Зажим с помощью зажимного устройства HYDRO это зажим и разжим инструмента за секунды. При этом регулирование длины в осевом направлении обеспечивает высокую точность повторения. Специальные уплотнительные элементы обеспечивают абсолютную герметичность и большой срок службы зажимного патрона. Надежный зажим без вибрации обеспечивает система камер, заполненных гидравлической жидкостью. Это повышает срок службы инструмента макс. в 4 раза. Благодаря использованию редукционных гильз в одном держателе могут быть зажаты инструменты различного диаметра. Технические данные Допуск на радиальное биение 0,003 мм Макс. Число оборотов 40000 1/мм (рекомендуется точная балансировка ) Оптиальная температура использования 20-50 °С (большие температуры по запросу) Ход регулировки в осевом направлении около 10 мм Зажим инструмента с демпфированием вибрации на базе системы камер, заполненных гидравлической жидкостью Функция С помощью шестигранного ключа крепежный винт заворачивают до упора. Нажимная деталь выдавливает гидравличсекую жидкость в расширяющуюся камеру Возникающее давление вызывает равномерную деформацию растягивающейся втулки При этом происходит точный, мощный и центрованный зажим хвостовика инструмента. Передаваемые крутящие моменты (при непосредственном зажиме) 0 мм 6 8 10 12 14 16 18 20 25 32 Крутящий момент Нм 20 35 45 80 100 130 180 210 350 450 456 2013
