MAHR | Каталог MAHR 2006 Измерительная техника и инструмент (Всего 396 стр.)

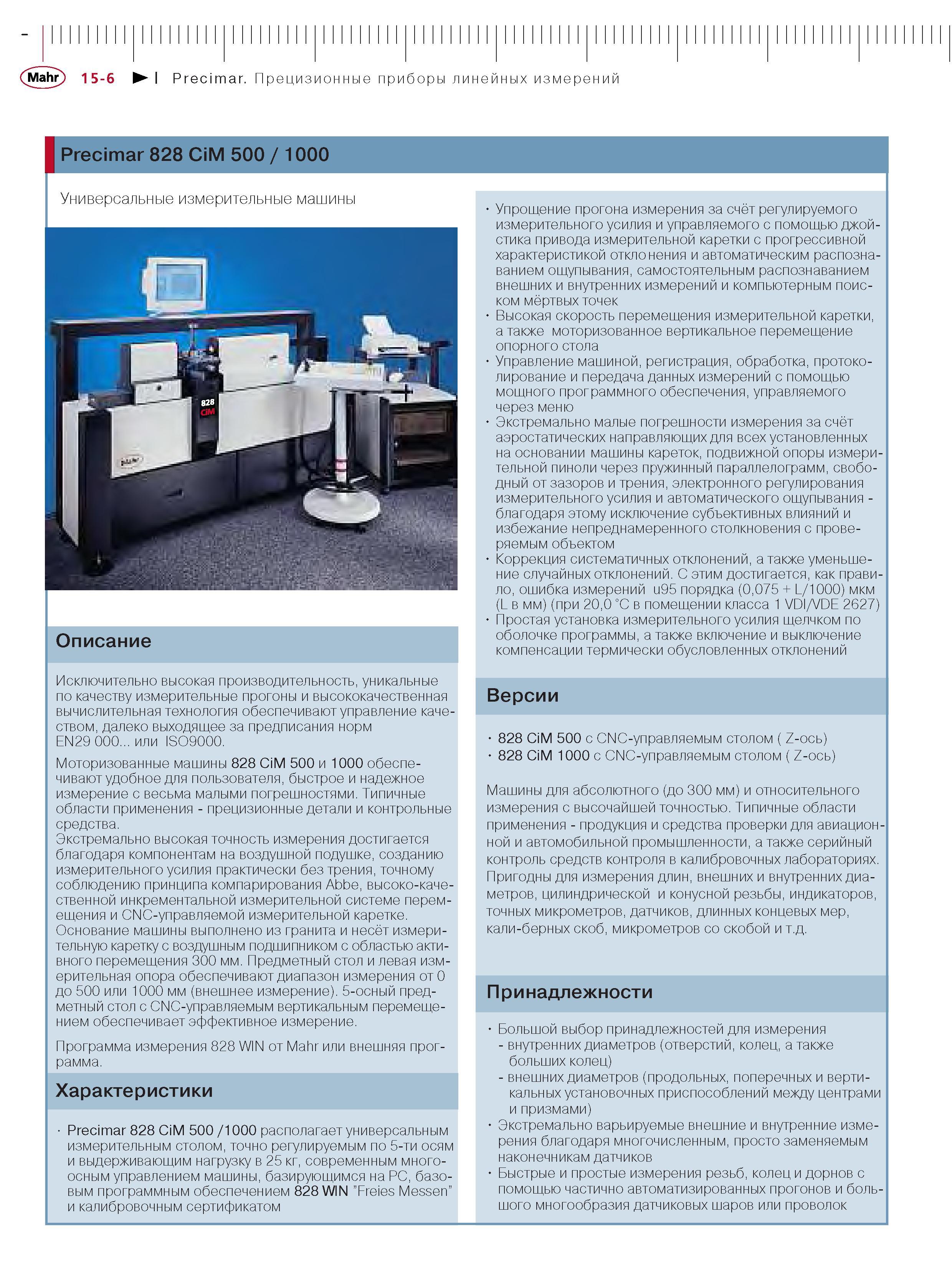

298 Каталог MAHR 2006 Производственная измерительная техника инструмент и оборудование Стр.15-6

298 Прецизионные приборы линейных измерений Precimar 828 CiM 500 1000 Исключительно высокая производительность уникальные по качеству измерительные прог Каталог MAHR 2006 Производственная измерительная техника инструмент и оборудование Стр. 15-6

Прецизионные приборы линейных измерений Precimar 828 CiM 500 1000 Исключительно высокая производительность уникальные по качеству измерительные прог

Прецизионные приборы линейных измерений Precimar 828 CiM 500 1000 Исключительно высокая производительность уникальные по качеству измерительные прогоны и высококачественная вычислительная технология обеспечивают управление качеством далеко выходящее за предписания норм EN29 000... или IS09000. Моторизованные машины 828 CiM 500 и 1000 обеспечивают удобное для пользователя быстрое и надежное измерение с весьма малыми погрешностями Типичные области применения - прецизионные детали и контрольные средства. Экстремально высокая точность измерения достигается благодаря компонентам на воздушной подушке созданию измерительного усилия практически без трения точному соблюдению принципа компарирования Abbe высоко-качественной инкрементальной измерительной системе перемещения и CNC-управляемой измерительной каретке. Основание машины выполнено из гранита и несёт измерительную каретку с воздушным подшипником с областью активного перемещения 300 мм. Предметный стол и левая измерительная опора обеспечивают диапазон измерения от 0 до 500 или 1000 мм (внешнее измерение). 5-осный предметный стол с CNC-управляемым вертикальным перемещением обеспечивает эффективное измерение. Программа измерения 828 рамма. Характеристики от Mahr или внешняя прог- Precimar 828 CiM 500 1000 располагает универсальным измерительным столом точно регулируемым по 5-ти осям и выдерживающим нагрузку в 25 кг современным многоосным управлением машины базирующимся на РС базовым программным обеспечением 828 WIN Freies Messen и калибровочным сертификатом Упрощение прогона измерения за счёт регулируемого измерительного усилия и управляемого с помощью джойстика привода измерительной каретки с прогрессивной характеристикой откло нения и автоматическим распознаванием ощупывания самостоятельным распознаванием внешних и внутренних измерений и компьютерным поиском мёртвых точек Высокая скорость перемещения измерительной каретки а также моторизованное вертикальное перемещение опорного стола Управление машиной регистрация обработка протоколирование и передача данных измерений с помощью мощного программного обеспечения управляемого через меню Экстремально малые погрешности измерения за счёт аэростатических направляющих для всех установленных на основании машины кареток подвижной опоры измерительной пиноли через пружинный параллелограмм свободный от зазоров и трения электронного регулирования измерительного усилия и автоматического ощупывания -благодаря этому исключение субъективных влияний и избежание непреднамеренного столкновения с проверяемым объектом Коррекция систематичных отклонений а также уменьшение случайных отклонений. С этим достигается как правило ошибка измерений u95 порядка (0075 + L 1000) мкм (L в мм) (при 200 С в помещении класса 1 VDI VDE 2627) Простая установка измерительного усилия щелчком по оболочке программы а также включение и выключение компенсации термически обусловленных отклонений Версии 828 CiM 500 с CNC-управляемым столом ( Z-ось) 828 CiM 1000 с CNC-управляемым столом ( Z-ось) Машины для абсолютного (до 300 мм) и относительного измерения с высочайшей точностью. Типичные области применения - продукция и средства проверки для авиационной и автомобильной промышленности а также серийный контроль средств контроля в калибровочных лабораториях. Пригодны для измерения длин внешних и внутренних диаметров цилиндрической и конусной резьбы индикаторов точных микрометров датчиков длинных концевых мер кали-берных скоб микрометров со скобой Принадлежности Большой выбор принадлежностей для измерения - внутренних диаметров (отверстий колец а также больших колец) - внешних диаметров (продольных поперечных и вертикальных установочных приспособлений между центрами и призмами) Экстремально варьируемые внешние и внутренние измерения благодаря многочисленным просто заменяемым наконечникам датчиков Быстрые и простые измерения резьб колец и дорнов с помощью частично автоматизированных прогонов и большого многообразия датчиковых шаров или проволок Mahr 1 5-6 I Precimar. Универсальные измерительные машины Описание
