Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.)

Преимущества расточного модульного токарного инструмента Korloy Fine Tools со сменными режущими твердосплавными головками Жесткая система крепления пластин

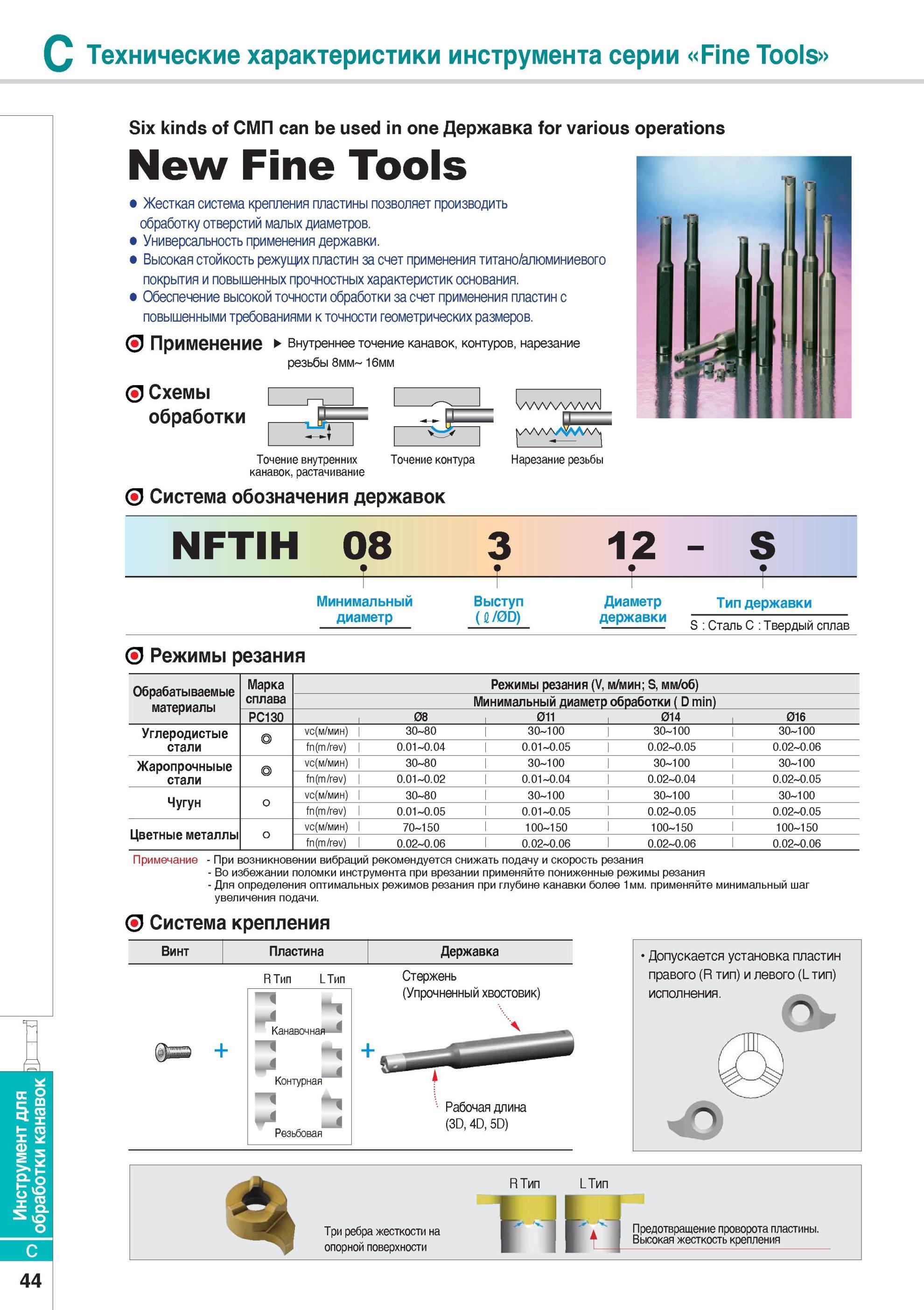

272 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.C44

272 Преимущества расточного модульного токарного инструмента Korloy Fine Tools со сменными режущими твердосплавными головками Жесткая система крепления пластин Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. C44

Преимущества расточного модульного токарного инструмента Korloy Fine Tools со сменными режущими твердосплавными головками Жесткая система крепления пластин

Преимущества расточного модульного токарного инструмента Korloy Fine Tools со сменными режущими твердосплавными головками Жесткая система крепления пластины позволяет производить обработку отверстий малых диаметров. Универсальность применения державки. Высокая стойкость режущих пластин за счет применения титано/алюминиевого покрытия и повышенных прочностных характеристик основания. Обеспечение высокой точности обработки за счет применения пластин с повышенными требованиями к точности геометрических размеров. О Применение Внутреннее точение канавок, контуров, нарезание резьбы 8мм 16мм О Схемы обработки Точение внутренних канавок, растачивание Точение контура Нарезание резьбы О Система обозначения державок NFTIH 08 3 -г- 12 I S -г- Минимальный диаметр Выступ (A/0D) Диаметр державки Тип державки S Сталь C Твердый сплав О Режимы резания Обрабатываемые материалы Марка Режимы резания (V, м/мин; S, мм/об) сплава Минимальный диаметр обработки ( D min) PC130 08 011 014 016 Углеродистые стали ус(м/мин) fn(m/rev) 30 80 0.01 0.04 30 100 0.01 0.05 30 100 0.02 0.05 30 100 0.02 0.06 Жаропрочныые стали ус(м/мин) 30 80 30 100 30 100 30 100 fn(m/rev) 0.01 0.02 0.01 0.04 0.02 0.04 0.02 0.05 Чугун о vc(м/мин) 30 80 30 100 30 100 30 100 fn(m/rev) 0.01 0.05 0.01 0.05 0.02 0.05 0.02 0.05 Цветные металлы vc(м/мин) 70 150 100 150 100 150 100 150 fn(m/rev) 0.02 0.06 0.02 0.06 0.02 0.06 0.02 0.06 Примечание - При возникновении вибраций рекомендуется снижать подачу и скорость резания - Во избежании поломки инструмента при врезании применяйте пониженные режимы резания - Для определения оптимальных режимов резания при глубине канавки более 1 мм. применяйте минимальный шаг увеличения подачи. О Система крепления Винт Пластина Державка R Тип L Тип Стержень (Упрочненный хвостовик) Канавочная Контурная Резьбовая Рабочая длина (3D, 4D, 5D) Допускается установка пластин правого (R тип) и левого (L тип) исполнения. Три ребра жесткости на опорной поверхности R Тип L Тип НИ Предотвращение проворота пластины. Высокая жесткость крепления C 44 Инструмент для обработки канавок Токарный инструмент Korloy C Технические характеристики инструмента серии Fine Tools Six kinds of СМП can be used in one Державка for various operations New Fine Tools
