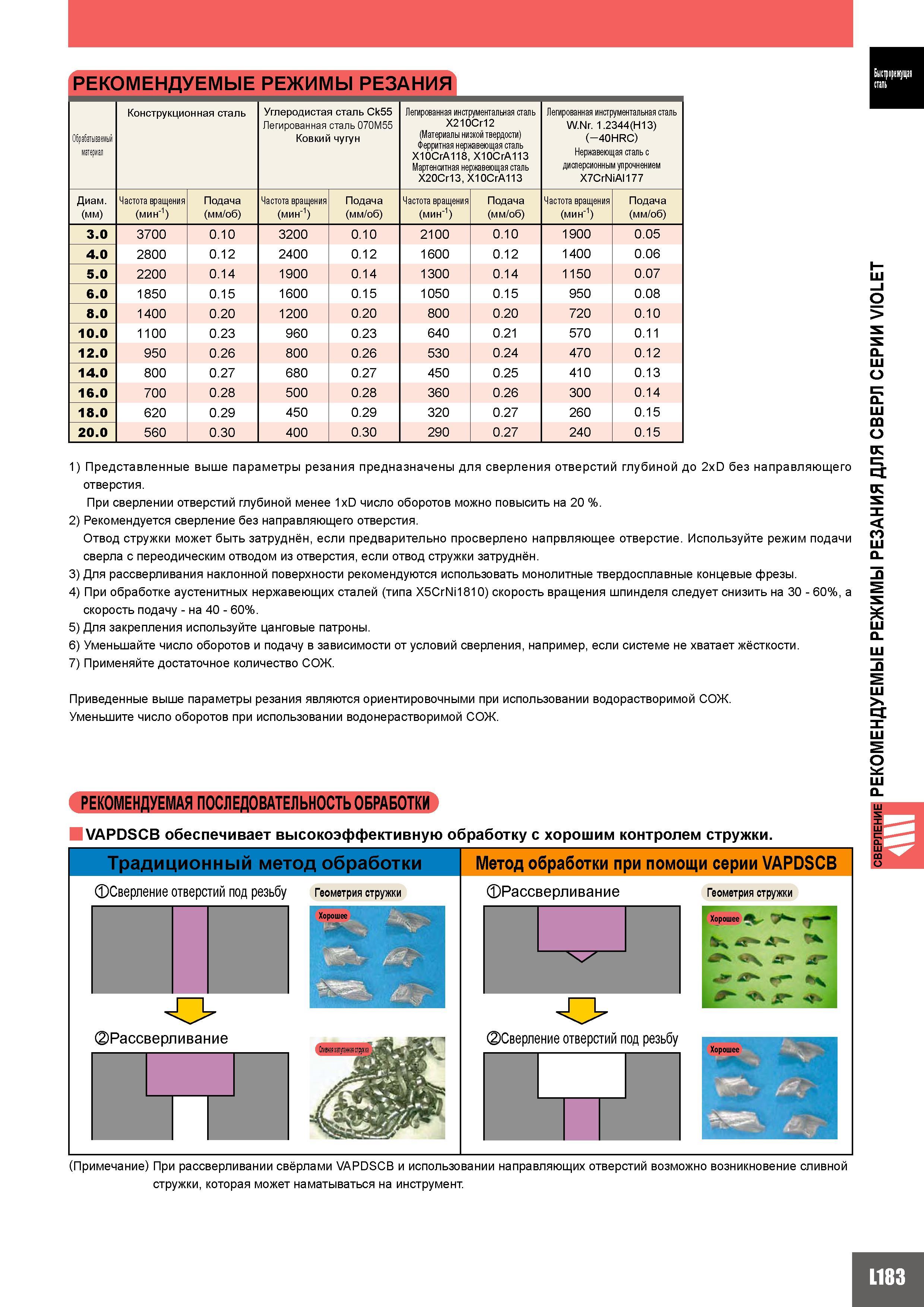

Представленные режимы резания Mitsubishi предназначены для технологических операция сверления отверстий глубиной до 2xD без направляющего отверстия. При сверлении отверстий глубиной менее 1xD число оборотов можно повысить на 20 %. 2) Рекомендуется сверление без направляющего отверстия. Отвод стружки может быть затруднён если предварительно просверлено напрвляющее отверстие. Используйте режим подачи сверла с переодическим отводом из отверстия если отвод стружки затруднён. 3) Для рассверливания наклонной поверхности рекомендуются использовать монолитные твердосплавные концевые фрезы. 4) При обработке аустенитных нержавеющих сталей (типа X5CrNi1810) скорость вращения шпинделя следует снизить на 30 - 60% а скорость подачу - на 40 - 60%. 5) Для закрепления используйте цанговые патроны. 6) Уменьшайте число оборотов и подачу в зависимости от условий сверления например если системе не хватает жёсткости. 7) Применяйте достаточное количество СОЖ. Приведенные выше параметры резания являются ориентировочными при использовании водорастворимой СОЖ. Уменьшите число оборотов при использовании водонерастворимой СОЖ. РЕКОМЕНДУЕМАЯ ПОСЛЕДОВАТЕЛЬНОСТЬ ОБРАБОТКИ VAPDSCB обеспечивает высокоэффективную обработку с хорошим контролем стружки. Традиционный метод обработки Сверление отверстий под резьбу Геометрия стружки 3 Рассверливание Сливная запутанная стр Метод обработки при помощи серии VAPDSCB Рассверливание Сверление отверстий под резьбу Геометрия стружки Хорошее 7 s V щр- И 0- jr (Примечание) При рассверливании свёрлами VAPDSCB и использовании направляющих отверстий возможно возникновение сливной стружки которая может наматываться на инструмент. L183 СВЕРЛЕНИЕ РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ ДЛЯ СВЕРЛ СЕРИИ VIOLET РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ Обрабатываемый материал Конструкционная сталь Углеродистая сталь Ck55 Легированная сталь 070M55 Ковкий чугун Легированная инструментальная сталь X210Cr12 (Материалы низкой твердости) Ферритная нержавеющая сталь X10CrA118 X10CrA113 Мартенситная нержавеющая сталь X20Cr13 X10CrA113 Легированная инструментальная сталь W.Nr. 1.2344(H13) (- 40HRC) Нержавеющая сталь с дисперсионным упрочнением X7CrNiAI177 Диаметр (мм) Частота вращения (мин-1) Подача (мм/об) Частота вращения (мин-1) Подача (мм/об) Частота вращения (мин-1) Подача (мм/об) Частота вращения (мин -1) Подача (мм/об) 3.0 3700 0.10 3200 0.10 2100 0.10 1900 0.05 4.0 2800 0.12 2400 0.12 1600 0.12 1400 0.06 5.0 2200 0.14 1900 0.14 1300 0.14 1150 0.07 6.0 1850 0.15 1600 0.15 1050 0.15 950 0.08 8.0 1400 0.20 1200 0.20 800 0.20 720 0.10 10.0 1100 0.23 960 0.23 640 0.21 570 0.11 12.0 950 0.26 800 0.26 530 0.24 470 0.12 14.0 800 0.27 680 0.27 450 0.25 410 0.13 16.0 700 0.28 500 0.28 360 0.26 300 0.14 18.0 620 0.29 450 0.29 320 0.27 260 0.15 20.0 560 0.30 400 0.30 290 0.27 240 0.15 1)
