Предельные отклонения размеров метчиков были определены для возможности выбора инструмента наиболее подходящего для нарезания резьбы желаемого класса

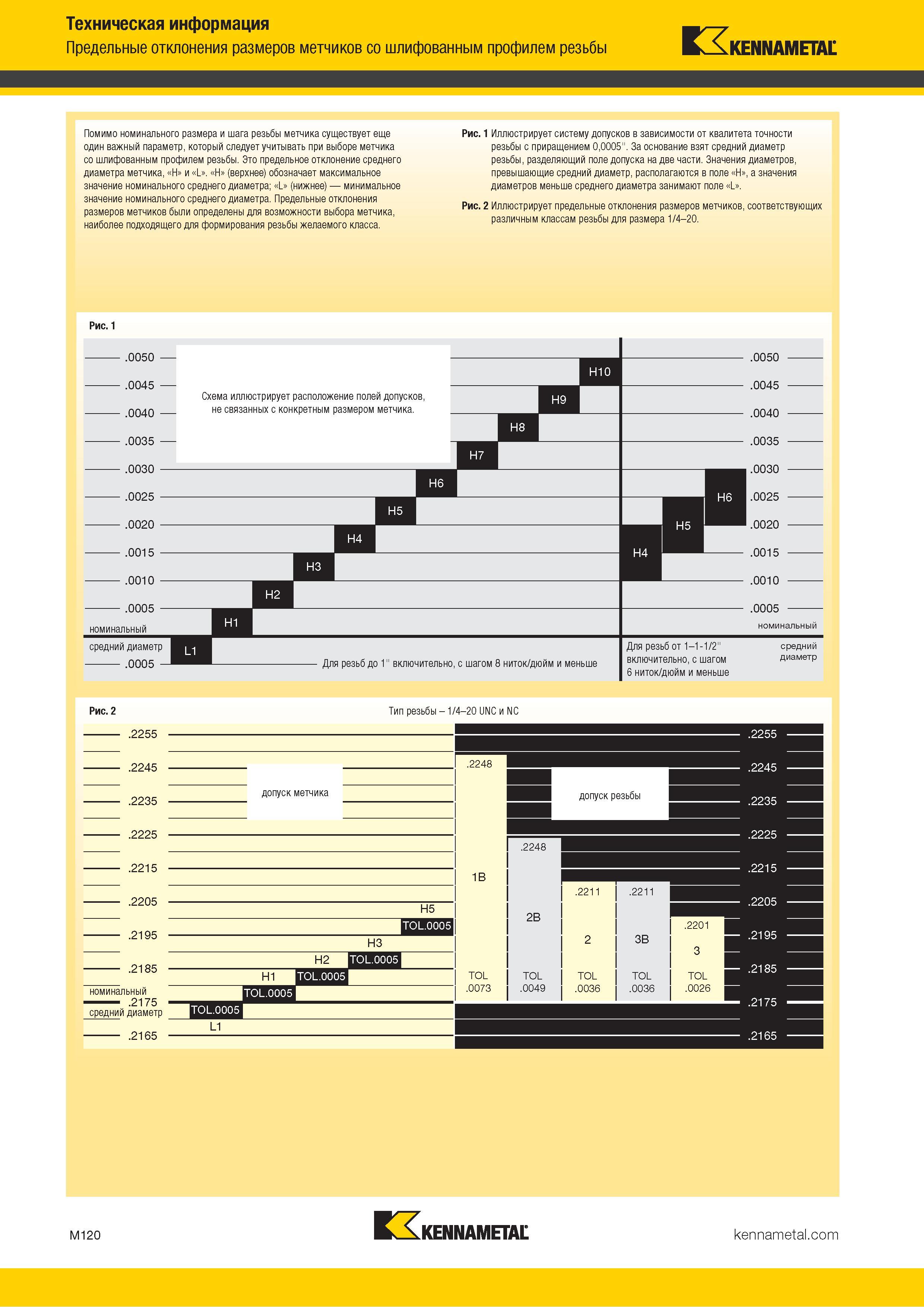

776 Каталог KENNAMETAL 2018 Инструмент для обработки отверстий Метчики Фрезы Стр.M120

776 Предельные отклонения размеров метчиков были определены для возможности выбора инструмента наиболее подходящего для нарезания резьбы желаемого класса Каталог KENNAMETAL 2018 Режущий инструмент для обработки отверстий в металлах и сплавах Быстрорежущие метчики и раскатники Сборные фрезы с СРП и твердосплавные Стр. M120

Предельные отклонения размеров метчиков были определены для возможности выбора инструмента наиболее подходящего для нарезания резьбы желаемого класса

Предельные отклонения размеров метчиков были определены для возможности выбора инструмента наиболее подходящего для нарезания резьбы желаемого класса _ Рис. 1 Иллюстрирует систему допусков в зависимости от квалитета точности резьбы с приращением 0,0005". За основание взят средний диаметр резьбы, разделяющий поле допуска на две части. Значения диаметров, превышающие средний диаметр, располагаются в поле Н , а значения диаметров меньше среднего диаметра занимают поле L Рис. 2 Иллюстрирует предельные отклонения размеров метчиков, соответствующих различным классам резьбы для размера 1/4-20. Рис. 1 .0050 .0045 .0040 .0035 .0030 - .0025 .0020 .0015 .0010 Схема иллюстрирует расположение полей допусков, не связанных с конкретным размером метчика. H9 .0050 .0045 .0040 .0035 .0030 .0025 .0020 .0015 .0010 .0005 номинальный средний диаметр .0005 -I Для резьб до 1" включительно, с шагом 8 ниток/дюйм и меньше .0005 номинальный Для резьб от 1-1-1/2" включительно, с шагом 6 ниток/дюйм и меньше среднии диаметр Рис. 2 .2255 .2245 .2235 .2225 .2215 .2205 .2195 .2185 номинальный .2175 средний диаметр .2165 Тип резьбы - 1/4-20 UNC и NC H8 H7 H6 H5 H4 H3 H2 H1 L1 M120 Kennametal Техническая информация Предельные отклонения размеров метчиков со шлифованным профилем резьбы Kennametal Помимо номинального размера и шага резьбы метчика существует еще один важный параметр, который следует учитывать при выборе метчика со шлифованным профилем резьбы. Это предельное отклонение среднего диаметра метчика, Н и L Н (верхнее) обозначает максимальное значение номинального среднего диаметра; L (нижнее) минимальное значение номинального среднего диаметра.
