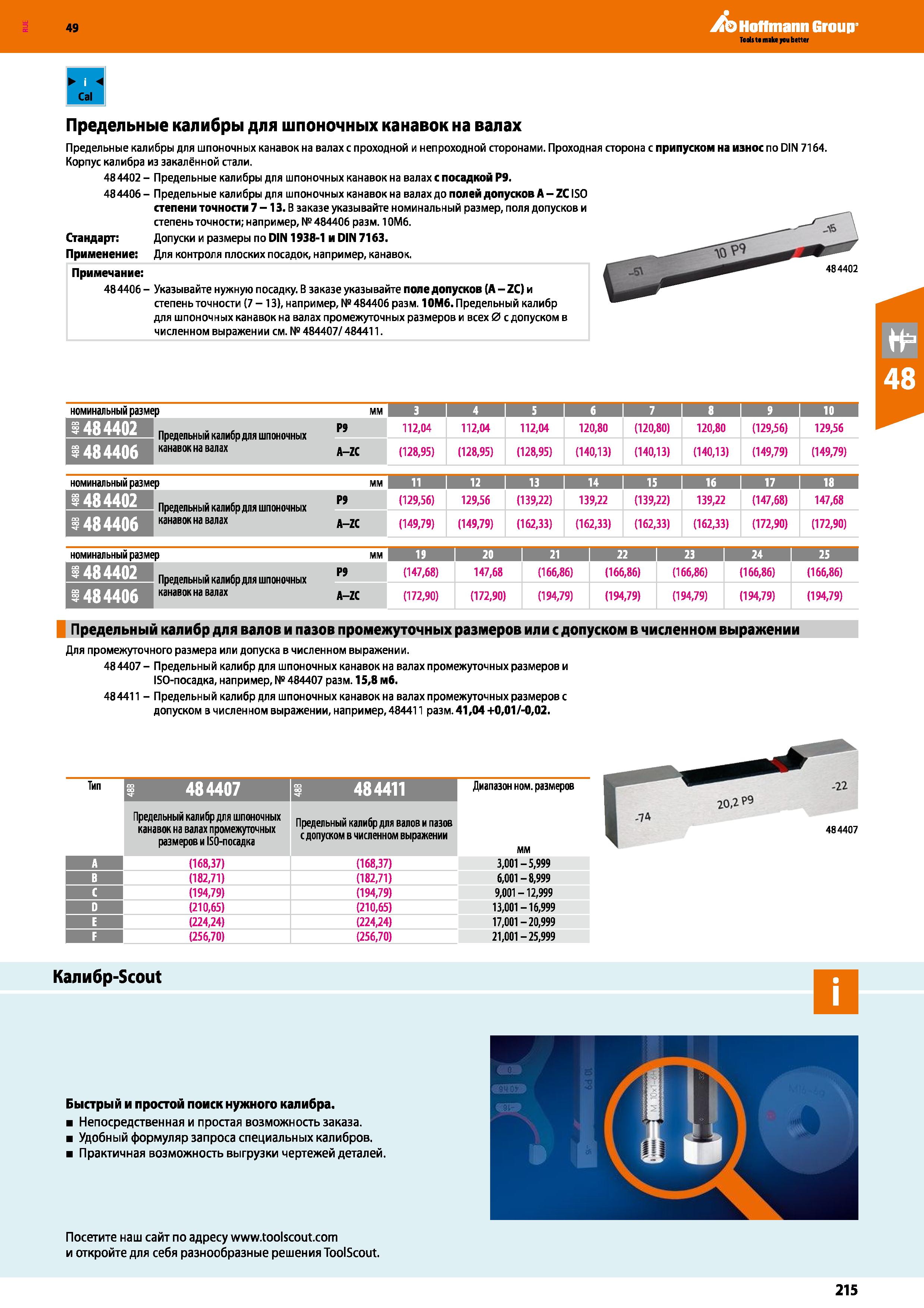

Предельные калибры для шпоночных канавок на валах с проходной и непроходной сторонами. Проходная сторона с припуском на износ по DIN 7164 _ Корпус калибра из закалённой стали. 484402 - Предельные калибры для шпоночных канавок на валах с посадкой Р9. 484406- Предельные калибры для шпоночных канавок на валах до полей допусков A-ZC ISO степени точности 7 -13. В заказе указывайте номинальный размер, поля допусков и степень точности; например, № 484406 разм. 10М6. Стандарт: Допуски и размеры по DIN 1938-1 и DIN 7163. Применение: Для контроля плоских посадок, например, канавок. Примечание: 484406 - Указывайте нужную посадку. В заказе указывайте поле допусков (А - ZC) и степень точности (7 -13), например, № 484406 разм. 10Мб. Предельный калибр для шпоночных канавок на валах промежуточных размеров и всех 0 с допуском в численном выражении см. № 484407 484411. 484402 номинальный размс 'р мм I 4 I 5 I I 7 I 8 I I ю 1 го те ч- 484402 Предельный калибр для шпоночных канавок на валах Р 112,04 112,04 112,04 120,80 (120,80) 120,80 (129,56) 129,56 со со ч- 484406 A-ZC (128,95) (128,95) (128,95) (140,13) (140,13) (140,13) (149,79) (149,79) номинальный разме 'р мм 12 I 13 14 15 16 I 17 1 18 1 1484402 Предельный калибр для шпоночных канавок на валах Р (129,56) 129,56 (139,22) 139,22 (139,22) 139,22 (147,68) 147,68 1484406 A—ZC (149,79) (149,79) (162,33) (162,33) (162,33) (162,33) (172,90) (172,90) номинальный размер 20 21 22 23 24 25 Предельный калибр для шпоночных Р (147,68) 147,68 (166,86) (166,86) (166,86) (166,86) (166,86) 1484406 канавок на валах A—ZC (172,90) (172,90) (194,79) (194,79) (194,79) (194,79) (194,79) Предельный калибр для валов и пазов промежуточных размеров или с допуском в численном выражении Для промежуточного размера или допуска в численном выражении. 484407 - Предельный калибр для шпоночных канавок на валах промежуточных размеров и ISO-посадка, например, № 484407 разм. 15,8 мб. 484411 - Предельный калибр для шпоночных канавок на валах промежуточных размеров с допуском в численном выражении, например, 484411 разм. 41,04 +0,01 -0,02. Тип I 484407 1 484411 Диапазон ном. размеров Предельный калибр для шпоночных канавок на валах промежуточных размеров и ISO-посадка Предельный калибр для валов и пазов с допуском в численном выражении мм А (168,37) (168,37) 3,001-5,999 В (182,71) (182,71) 6,001-8,999 С (194,79) (194,79) 9,001-12,999 D (210,65) (210,65) 13,001-16,999 Е (224,24) (224,24) 17,001-20,999 F (256,70) (256,70) 21,001-25,999 Калибр-Scout Быстрый и простой поиск нужного калибра. Непосредственная и простая возможность заказа. Удобный формуляр запроса специальных калибров. Практичная возможность выгрузки чертежей деталей. Посетите наш сайт по адресу www.toolscout.com и откройте для себя разнообразные решения ToolScout. 215 Cal I Предельные калибры для шпоночных канавок на валах
