HOFFMANN GROUP | Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)

Правка шлифовальных кругов производится при помощи неподвижного и вращающегося правящего инструмента К неподвижным правящим инструментам о

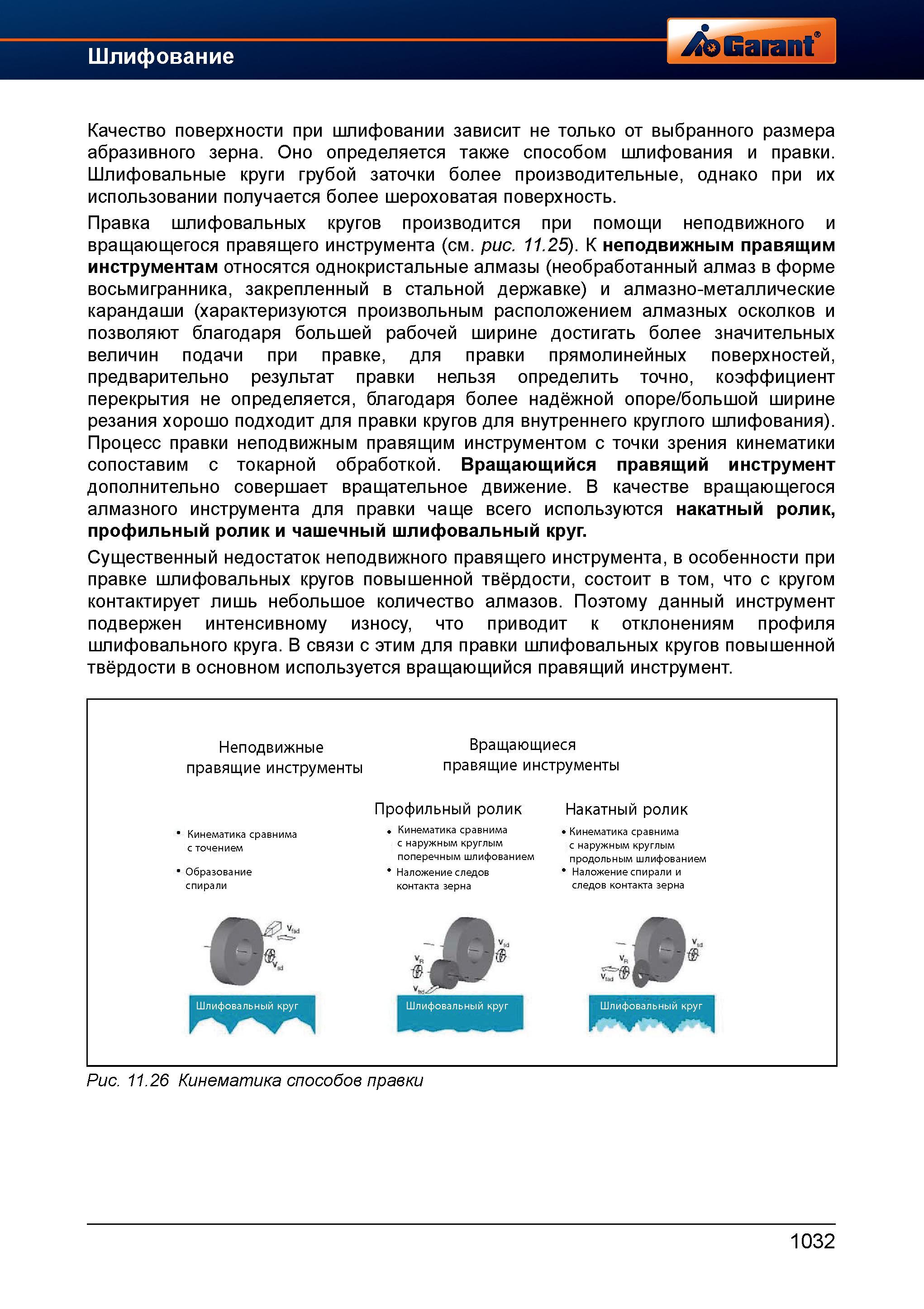

1056 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.1032

1056 Правка шлифовальных кругов производится при помощи неподвижного и вращающегося правящего инструмента К неподвижным правящим инструментам о Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 1032

Правка шлифовальных кругов производится при помощи неподвижного и вращающегося правящего инструмента К неподвижным правящим инструментам о

Правка шлифовальных кругов производится при помощи неподвижного и вращающегося правящего инструмента К неподвижным правящим инструментам относятся однокристальные алмазы (необработанный алмаз в форме восьмигранника, закрепленный в стальной державке) и алмазно-металлические карандаши (характеризуются произвольным расположением алмазных осколков и позволяют благодаря большей рабочей ширине достигать более значительных величин подачи при правке, для правки прямолинейных поверхностей, предварительно результат правки нельзя определить точно, коэффициент перекрытия не определяется, благодаря более надёжной опоре/большой ширине резания хорошо подходит для правки кругов для внутреннего круглого шлифования). Процесс правки неподвижным правящим инструментом с точки зрения кинематики сопоставим с токарной обработкой. Вращающийся правящий инструмент дополнительно совершает вращательное движение. В качестве вращающегося алмазного инструмента для правки чаще всего используются накатный ролик, профильный ролик и чашечный шлифовальный круг. Существенный недостаток неподвижного правящего инструмента, в особенности при правке шлифовальных кругов повышенной твёрдости, состоит в том, что с кругом контактирует лишь небольшое количество алмазов. Поэтому данный инструмент подвержен интенсивному износу, что приводит к отклонениям профиля шлифовального круга. В связи с этим для правки шлифовальных кругов повышенной твёрдости в основном используется вращающийся правящий инструмент. Неподвижные правящие инструменты Кинематика сравнима с точением 1 Образование спирали Вращающиеся правящие инструменты Профильный ролик Накатный ролик . Кинематика сравнима с наружным круглым поперечным шлифованием Наложение следов контакта зерна Шлифовальный круг Кинематика сравнима с наружным круглым продольным шлифованием Наложение спирали и следов контакта зерна Шлифовальный круг Рис. 11.26 Кинематика способов правки 1032 Качество поверхности при шлифовании зависит не только от выбранного размера абразивного зерна. Оно определяется также способом шлифования и правки. Шлифовальные круги грубой заточки более производительные, однако при их использовании получается более шероховатая поверхность.
