Правильная эксплуатация режущего инструмента для фрезерной обработки металла Последовательность установки сменных режущих пластин с кассетные фрезы

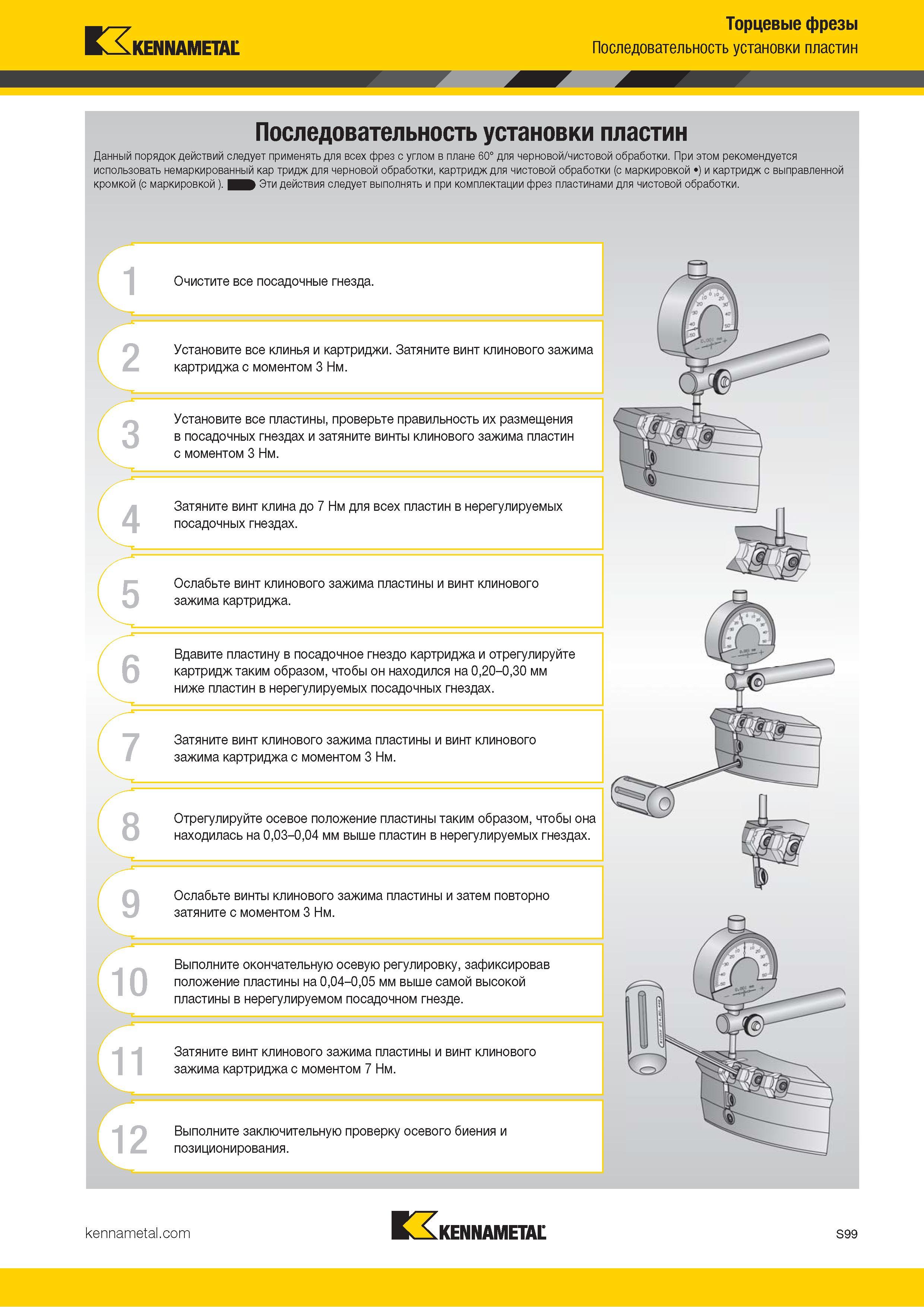

1217 Каталог KENNAMETAL 2018 Инструмент для обработки отверстий Метчики Фрезы Стр.S99

1217 Правильная эксплуатация режущего инструмента для фрезерной обработки металла Последовательность установки сменных режущих пластин с кассетные фрезы Каталог KENNAMETAL 2018 Режущий инструмент для обработки отверстий в металлах и сплавах Быстрорежущие метчики и раскатники Сборные фрезы с СРП и твердосплавные Стр. S99

Правильная эксплуатация режущего инструмента для фрезерной обработки металла Последовательность установки сменных режущих пластин с кассетные фрезы

Правильная эксплуатация режущего инструмента для фрезерной обработки металла Последовательность установки сменных режущих пластин с кассетные фрезы _ Последовательность установки пластин Данный порядок действий следует применять для всех фрез с углом в плане 60° для черновой/чистовой обработки. При этом рекомендуется использовать немаркированный кар тридж для черновой обработки, картридж для чистовой обработки (с маркировкой ) и картридж с выправленной кромкой (с маркировкой ). Эти действия следует выполнять и при комплектации фрез пластинами для чистовой обработки. 1 Очистите все посадочные гнезда. Установите все клинья и картриджи. Затяните винт клинового зажима картриджа с моментом 3 Нм. 2 Установите все пластины, проверьте правильность их размещения в посадочных гнездах и затяните винты клинового зажима пластин с моментом 3 Нм. 3 Затяните винт клина до 7 Нм для всех пластин в нерегулируемых посадочных гнездах. 4 Ослабьте винт клинового зажима пластины и винт клинового зажима картриджа. 5 Вдавите пластину в посадочное гнездо картриджа и отрегулируйте картридж таким образом, чтобы он находился на 0,20-0,30 мм ниже пластин в нерегулируемых посадочных гнездах. 6 Затяните винт клинового зажима пластины и винт клинового зажима картриджа с моментом 3 Нм. 7 Отрегулируйте осевое положение пластины таким образом, чтобы она находилась на 0,03-0,04 мм выше пластин в нерегулируемых гнездах. 8 Ослабьте винты клинового зажима пластины и затем повторно затяните с моментом 3 Нм. 9 10 Выполните окончательную осевую регулировку, зафиксировав положение пластины на 0,04-0,05 мм выше самой высокой пластины в нерегулируемом посадочном гнезде. 12 Затяните винт клинового зажима пластины и винт клинового зажима картриджа с моментом 7 Нм. Выполните заключительную проверку осевого биения и позиционирования. Kennametal S99 Kennametal Торцевые фрезы
