MITSUBISHI | Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

Правильная эксплуатация японских сборных сверл Mitsubishi TAW с механическим креплением твердосплавных режущих пластин

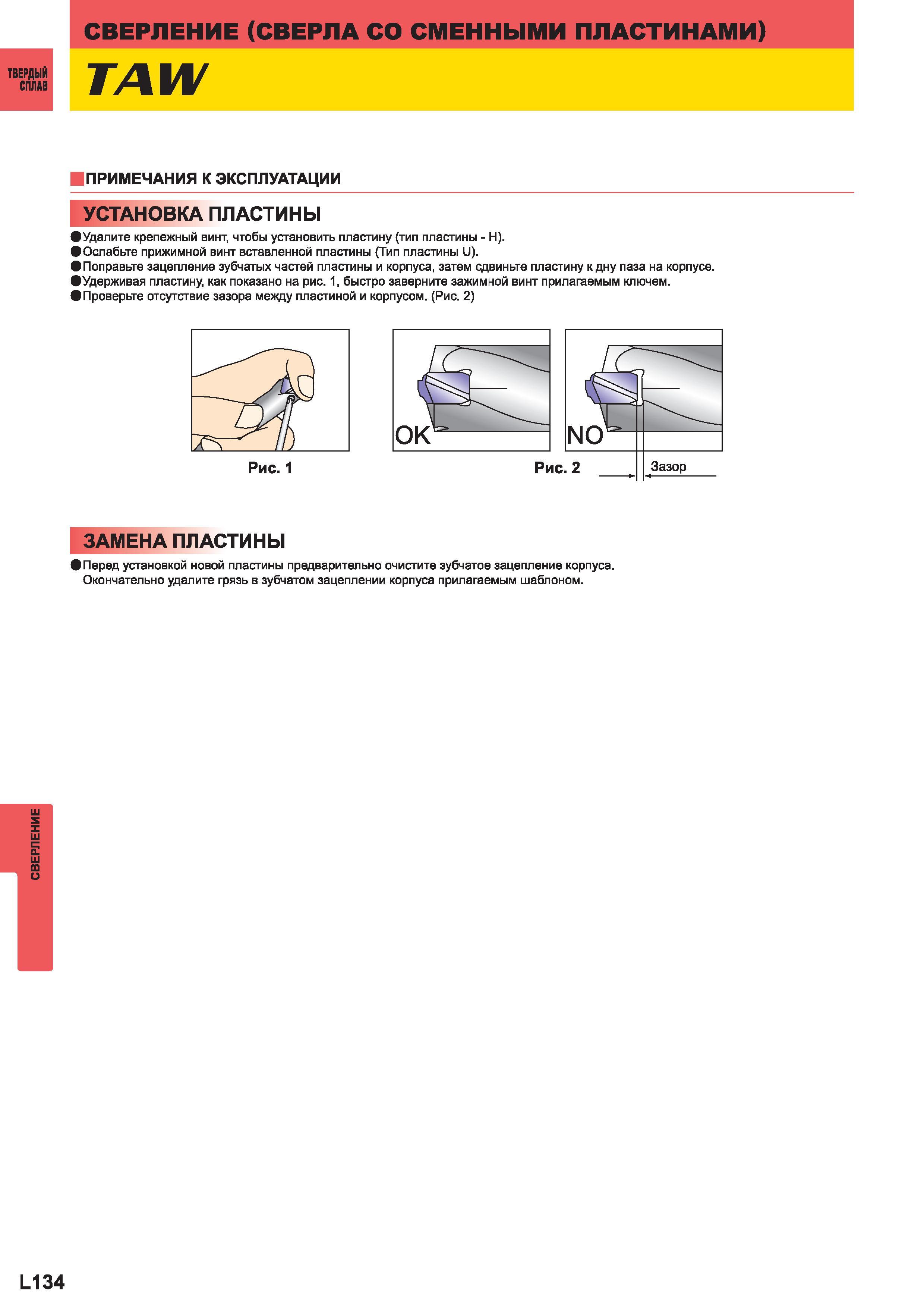

1212 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.L134

1212 Правильная эксплуатация японских сборных сверл Mitsubishi TAW с механическим креплением твердосплавных режущих пластин Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. L134

Правильная эксплуатация японских сборных сверл Mitsubishi TAW с механическим креплением твердосплавных режущих пластин

Правильная эксплуатация японских сборных сверл Mitsubishi TAW с механическим креплением твердосплавных режущих пластин _ Удалите крепежный винт чтобы установить пластину (тип пластины - Н). Ослабьте прижимной винт вставленной пластины (Тип пластины U). Поправьте зацепление зубчатых частей пластины и корпуса затем вдвиньте пластину к дну паза на корпусе. Удерживая пластину как показано на рис. 1 быстро заверните зажимной винт прилагаемым ключем. Проверьте отсутствие зазора между пластиной и корпусом. (Рис. 2) ЗАМЕНА ПЛАСТИНЫ Перед установкой новой пластины предварительно очистите зубчатое зацепление корпуса. Окончательно удалите грязь в зубчатом зацеплении корпуса прилагаемым шаблоном. L134 ПРИМЕЧАНИЯ К ЭКСПЛУАТАЦИИ СВЕРЛА СМЕННЫМИ ПЛАСТИНАМИ УСТАНОВКА ПЛАСТИНЫ
