Системы числового программного управления / CNC programming and machining

SIEMENS | Справочник SIEMENS 2012 840D sl 828D SINUMERIK Фрезерование (Всего 730 стр.)

Поворот режущего инструмента установка фрезерных инструментов - только для программы кода G (CYCLE800)

470 Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Вер. 2012 Стр.470

470 Поворот режущего инструмента установка фрезерных инструментов - только для программы кода G (CYCLE800) Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 470

Поворот режущего инструмента установка фрезерных инструментов - только для программы кода G (CYCLE800)

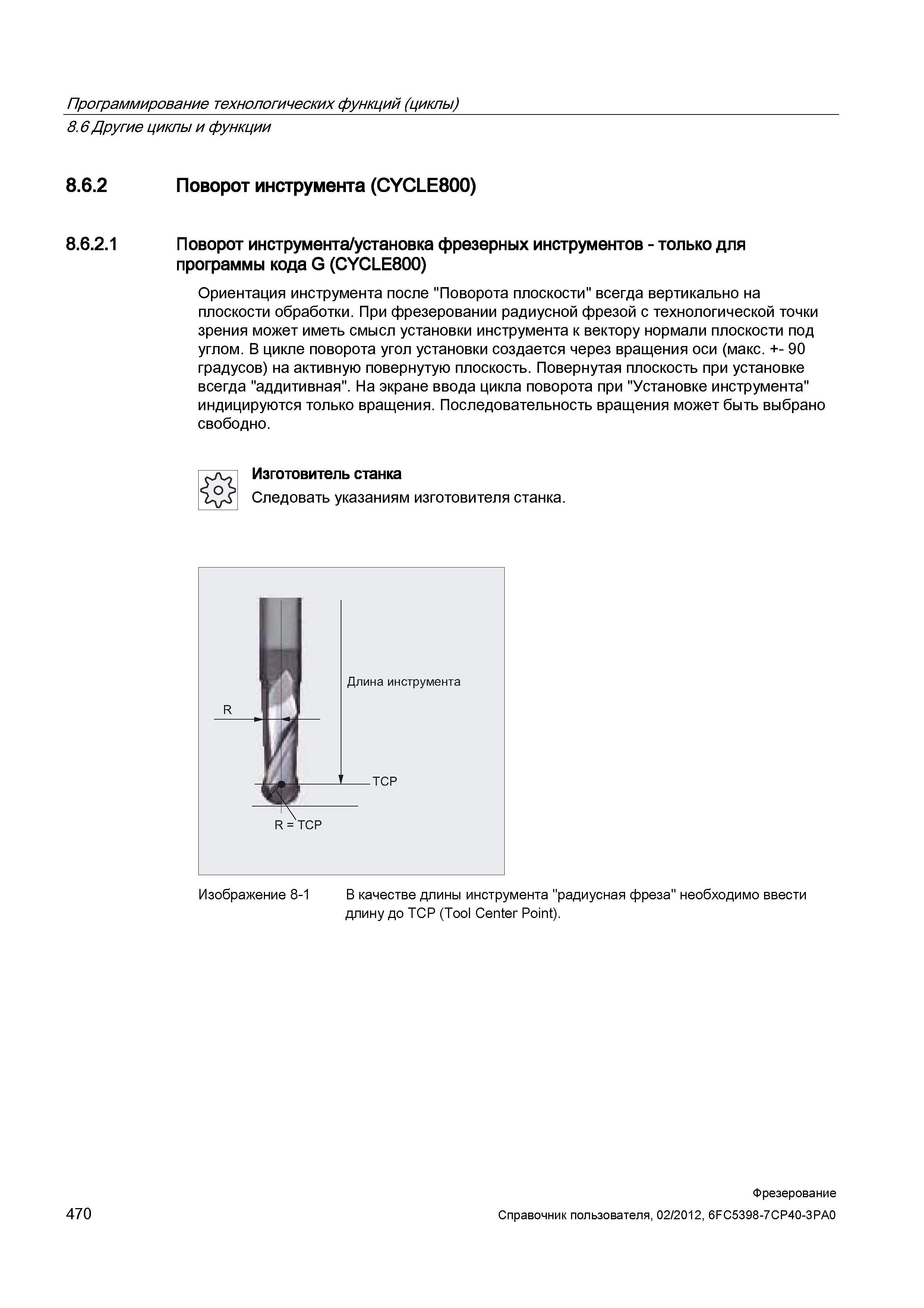

Поворот режущего инструмента установка фрезерных инструментов - только для программы кода G (CYCLE800) _ Ориентация инструмента после "Поворота плоскости" всегда вертикально на плоскости обработки. При фрезеровании радиусной фрезой с технологической точки зрения может иметь смысл установки инструмента к вектору нормали плоскости под углом. В цикле поворота угол установки создается через вращения оси (макс. +- 90 градусов) на активную повернутую плоскость. Повернутая плоскость при установке всегда "аддитивная". На экране ввода цикла поворота при "Установке инструмента" индицируются только вращения. Последовательность вращения может быть выбрано свободно. Изготовитель станка Следовать указаниям изготовителя станка. Изображение 8-1 В качестве длины инструмента "радиусная фреза" необходимо ввести длину до TCP (Tool Center Point). 470 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Программирование технологических функций (циклы) 8.6 Другие циклы и функции 8.6.2 Поворот инструмента (CYCLE800) 8.6.2.1




См.также / See also :

Расчет режимов резания при токарной обработке / Turning formulas

Расчет режимов резания при сверлении / Formulas for drilling

Аналоги сталей Таблицы / Workpiece material conversion table

Расчет режимов резания при фрезеровании / Milling formulas

Группы конструкционных материалов / Workpiece material groups

Удельная сила резания / Specific cutting force

Техника безопасности при работе с инструментом / Metal cutting safety

Производительность режущего инструмента / Machining economy



Справочник SIEMENS 2012 840D sl 828D SINUMERIK Фрезерование (Всего 730 стр.)

467 Нажать программную клавишу Первичная установка , если снова необходимо восстановить первичное состояние, т е снова установить значения на 0 Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 467467 468 Вращение системы координат каждой осью Пространственный угол: Поворот через пространственный угол Угол проецирования: Поворот через угол про Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 468468 469 Вызов трансформации ориентации (TRAORI) после поворота Если на повернутой плоскости обработки должна быть выполнена программа, включающая тр Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 469469 471 Нажать программные клавиши Поворот инструмента и Установка фрезерного инструмента Открывается окно ввода Установка инструмента Параметр Опис Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 471471 472 Функциональность предназначена для фрезерных станков определенной конфигурации с добавленной токарной технологией Ориентация инструмента в т Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 472472 473 Направление инструмента макс : свободный ход макс в направлении инструмента Направление инструмента инкр : свободный ход инкр в направлении Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 473473
