HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

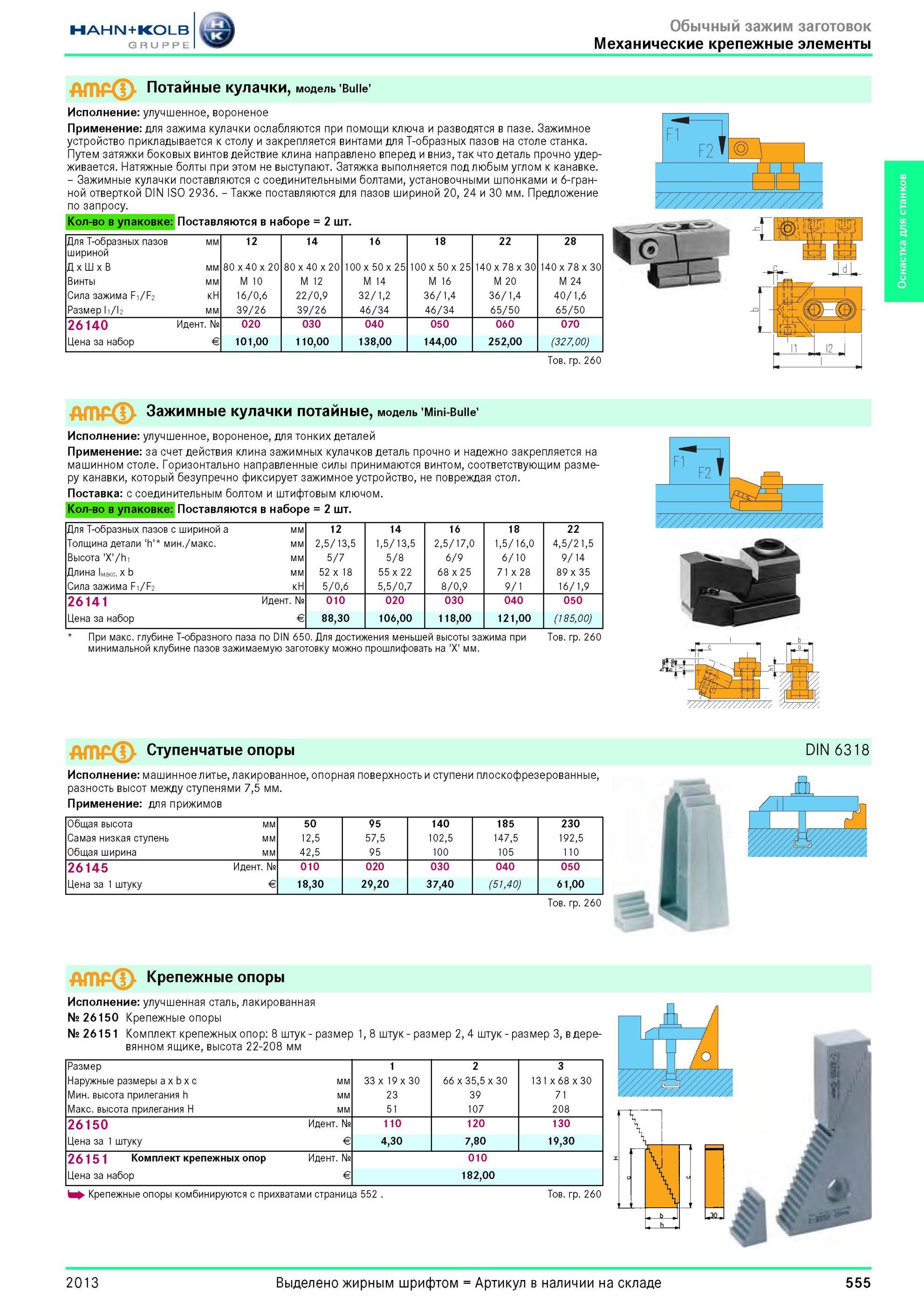

555 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.555

555 Потайные кулачки, модель 'Bulle' от Hahn Kolb Исполнение улучшенное, вороненое Применение для зажима кулачки ослабляются при помощи ключа и разводятся Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 555

Потайные кулачки, модель 'Bulle' от Hahn Kolb Исполнение улучшенное, вороненое Применение для зажима кулачки ослабляются при помощи ключа и разводятся

Потайные кулачки, модель 'Bulle' от Hahn Kolb Исполнение улучшенное, вороненое Применение для зажима кулачки ослабляются при помощи ключа и разводятся в пазе. Зажимное устройство прикладывается к столу и закрепляется винтами для T-образных пазов на столе станка. Путем затяжки боковых винтов действие клина направлено вперед и вниз, так что деталь прочно удерживается. Натяжные болты при этом не выступают. Затяжка выполняется под любым углом к канавке. Зажимные кулачки поставляются с соединительными болтами, установочными шпонками и 6-гранной отверткой DIN ISO 2936. Также поставляются для пазов шириной 20, 24 и 30 мм. Предложение по запросу. Количество в упаковке Поставляются в наборе 2 шт. Для T-образных пазов шириной мм 12 14 16 18 22 28 Д В мм 80 x40x 20 80x40 x20 100x 50x 25 100x 50x 25 140x 78x 30 140x 78x 30 Винты мм M 10 M 12 M 14 M 16 M 20 M 24 Сила зажима F1/F2 кН 16/0,6 22/0,9 32/1,2 36/1,4 36/1,4 40/1,6 Размер I1/I2 мм 39/26 39/26 46/34 46/34 65/50 65/50 26140 Идентификационный номер № 020 030 040 050 060 070 Цена за набор Евро € 101,00 110,00 138,00 144,00 252,00 (327,00) шгшг Товарная группа 260 АШРф Зажимные кулачки потайные, модель 'Mini-Bulle' Исполнение улучшенное, вороненое, для тонких деталей Применение за счет действия клина зажимных кулачков деталь прочно и надежно закрепляется на машинном столе. Горизонтально направленные силы принимаются винтом, соответствующим размеру канавки, который безупречно фиксирует зажимное устройство, не повреждая стол. Поставка с соединительным болтом и штифтовым ключом. Количество в упаковке Поставляются в наборе 2 шт. Для T-образных пазов с шириной а мм Толщина детали 'h' мин./макс. мм Высота 'X'/hi мм Длина 1макс. x b мм Сила зажима F1/F2 кН 12 2,5/13,5 5/7 52 x 18 5/0,6 14 1,5/13,5 5/8 55x22 5,5/0,7 16 2,5/17,0 6/9 68x25 8/0,9 18 1,5/16,0 6/10 71x28 9/1 22 4,5/21,5 9/14 89x35 16/1,9 26141 Идентификационный номер № Цена за набор Евро € 010 88,30 020 106,00 030 118,00 040 121,00 050 (185,00) При макс. глубине Т-образного паза по DIN 650. Для достижения меньшей высоты зажима при минимальной клубине пазов зажимаемую заготовку можно прошлифовать на 'X' мм. Товарная группа 260 АШРф Ступенчатые опоры Исполнение машинное литье, лакированное, опорная поверхность и ступени плоскофрезерованные, разность высот между ступенями 7,5 мм. Применение для прижимов Общая высота мм 50 95 140 185 230 Самая низкая ступень мм 12,5 57,5 102,5 147,5 192,5 Общая ширина мм 42,5 95 100 105 110 26145 Идентификационный номер № 010 020 030 040 050 Цена за 1 штуку Евро € 18,30 29,20 37,40 (51,40) 61,00 DIN 631 Товарная группа 260 АШРф Крепежные опоры Исполнение улучшенная сталь, лакированная № 26150 Крепежные опоры № 26151 Комплект крепежных опор 8 штук размер 1, 8 штук размер 2, 4 штук размер 3, в деревянном ящике, высота 22-208 мм Размер 1 2 3 Наружные размеры a x b x c мм 33x19x30 66 x 35,5 x 30 131 x 68 x 30 Мин. высота прилегания h мм 23 39 71 Макс. высота прилегания H мм 51 107 208 26150 Идентификационный номер № 110 120 130 Цена за 1 штуку Евро € 4,30 7,80 19,30 26151 Комплект крепежных опор Идентификационный номер № 010 Цена за набор Евро € 182,00 h Крепежные опоры комбинируются с прихватами страница 552 Товарная группа 260 2013 555 Оснастка для станков
