HEIDENHAIN | Руководство HEIDENHAIN 2012 DIN ISO программирование TNC 620 (Всего 523 стр.)


Последовательность действий при подготовке, измерении и наладки режущего и вспомогательного инструментов при работе на металлорежущих станка

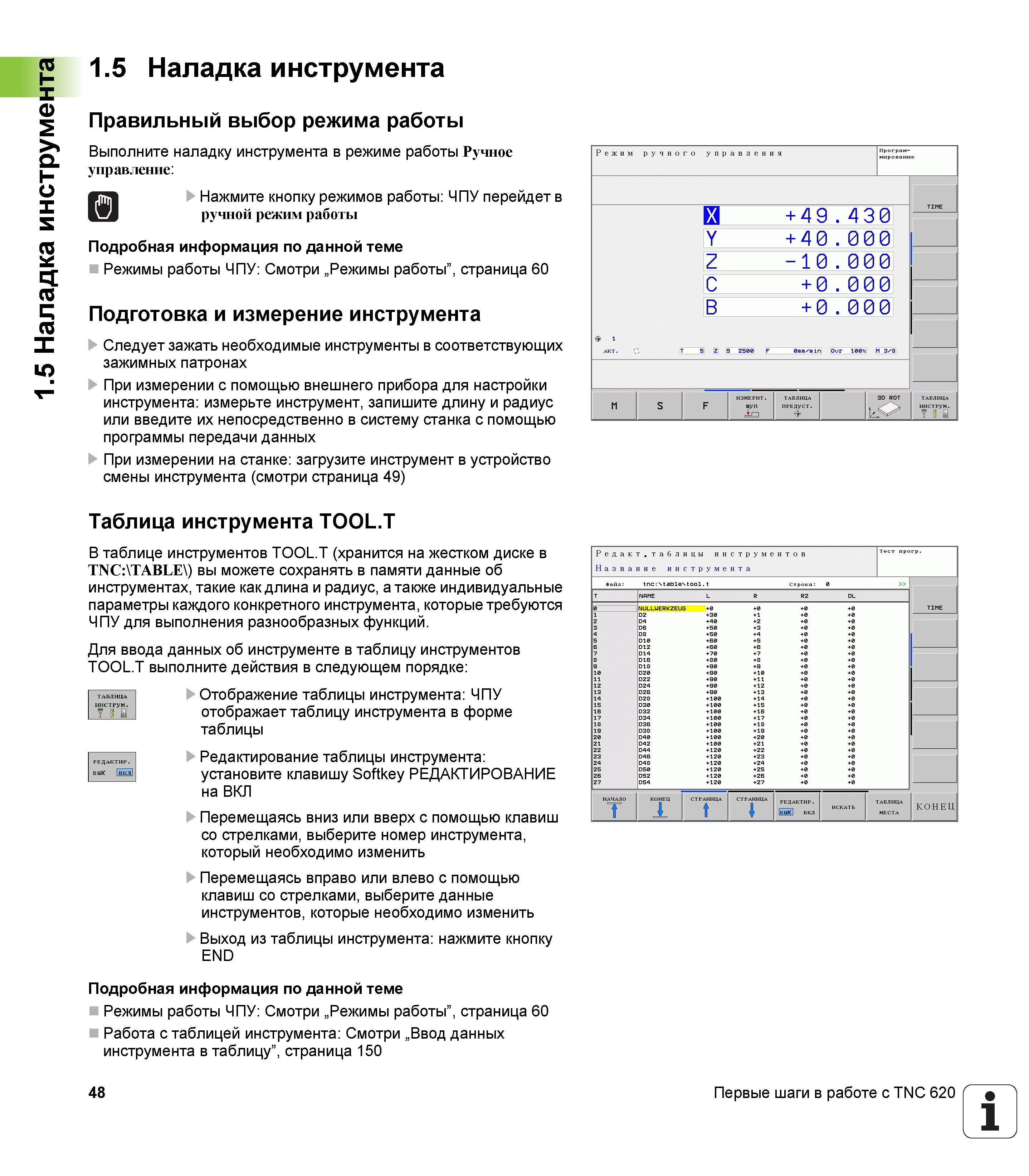

48 Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию ЧПУ стойки TNC 620 Стр.48

48 Последовательность действий при подготовке, измерении и наладки режущего и вспомогательного инструментов при работе на металлорежущих станка Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 48

Последовательность действий при подготовке, измерении и наладки режущего и вспомогательного инструментов при работе на металлорежущих станка

Последовательность действий при подготовке, измерении и наладки режущего и вспомогательного инструментов при работе на металлорежущих станках с ЧПУ Heidenhain TNC 620 Выполните наладку инструмента в режиме работы Ручное управление Нажмите кнопку режимов работы ЧПУ перейдет в ручной режим работы Подробная информация по данной теме Режимы работы ЧПУ Смотри Режимы работы страница 60 Подготовка и измерение инструмента Следует зажать необходимые инструменты в соответствующих зажимных патронах При измерении с помощью внешнего прибора для настройки инструмента измерьте инструмент запишите длину и радиус или введите их непосредственно в систему станка с помощью программы передачи данных При измерении на станке загрузите инструмент в устройство смены инструмента (смотри страница 49) Таблица инструмента TOOL.T В таблице инструментов TOOL.T (хранится на жестком диске в TNC TABLE ) вы можете сохранять в памяти данные об инструментах такие как длина и радиус а также индивидуальные параметры каждого конкретного инструмента которые требуются ЧПУ для выполнения разнообразных функций. Для ввода данных об инструменте в таблицу инструментов TOOL.T выполните действия в следующем порядке Г ТАБЛИЦА Отобра ение таблицы инструмента ЧПУ инструи. отображает таблицу инструмента в форме таблицы РЕД 1НР. Редактирование таблицы инструмента шж М установите клавишу Softkey РЕДАКТИРОВАНИЕ на ВКЛ U Перемещаясь вниз или вверх с помощью клавиш со стрелками выберите номер инструмента который необходимо изменить U Перемещаясь вправо или влево с помощью клавиш со стрелками выберите данные инструментов которые необходимо изменить U Выход из таблицы инструмента нажмите кнопку END Подробная информация по данной теме Режимы работы ЧПУ Смотри Режимы работы страница 60 Работа с таблицей инструмента Смотри Ввод данных инструмента в таблицу страница 150 48 Первые шаги в работе с TNC 620 1.5 Наладка инструмента 1.5 Наладка инструмента Правильный выбор режима работы



HEIDENHAIN | Руководство HEIDENHAIN 2012 DIN ISO программирование TNC 620 (Всего 523 стр.)

Системы числового программного управления / CNC programming and machining

45 Выбор таблицы инструментов для теста программы Действие на этом шаге следует выполнять только в том случае если вы еще не активировали в реж Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 4545 46 ЧПУ откроется окно перехода с последними выбранными файлами С помощью клавиш со стрелками выберите программу которую необходимо протестирова Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 4646 47 Во время моделирования вы можете с помощью клавиш Softkey менять используемый вид отображения Нажмите клавишу Softkey СТОП ЧПУ прервет выпол Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 4747 49 Отображение таблицы инструмента ЧПУ инструм отображает таблицу инструмента в форме таблицы Отображение таблицы мест ЧПУ отображает мес табли Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 4949 50 Выполните выверку заготовок в режиме работы Ручное управление или Эл маховичок Нажмите кнопку режимов работы ЧПУ перейдет в ручной режим раб Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 5050 51 Основные шаги при выставлении заготовки на фрезерном станке со стойкой ЧПУ Heidenhain TNC 620 с помощью измерительного щупа Замена 3D-щупа в Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 5151 Основные шаги при выставлении заготовки на фрезерном станке со стойкой ЧПУ Heidenhain TNC 620 с помощью измерительного щупа Замена 3D-щупа в
