Положение режущей кромки токарного металлорежущего резца в отношении заготовки и его геометрия определены углами, которые образуют функциональные поверхнос

359 Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления Стр.357

359 Положение режущей кромки токарного металлорежущего резца в отношении заготовки и его геометрия определены углами, которые образуют функциональные поверхнос Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления на металлообрабатывающем станочном оборудовании Стр. 357

Положение режущей кромки токарного металлорежущего резца в отношении заготовки и его геометрия определены углами, которые образуют функциональные поверхнос

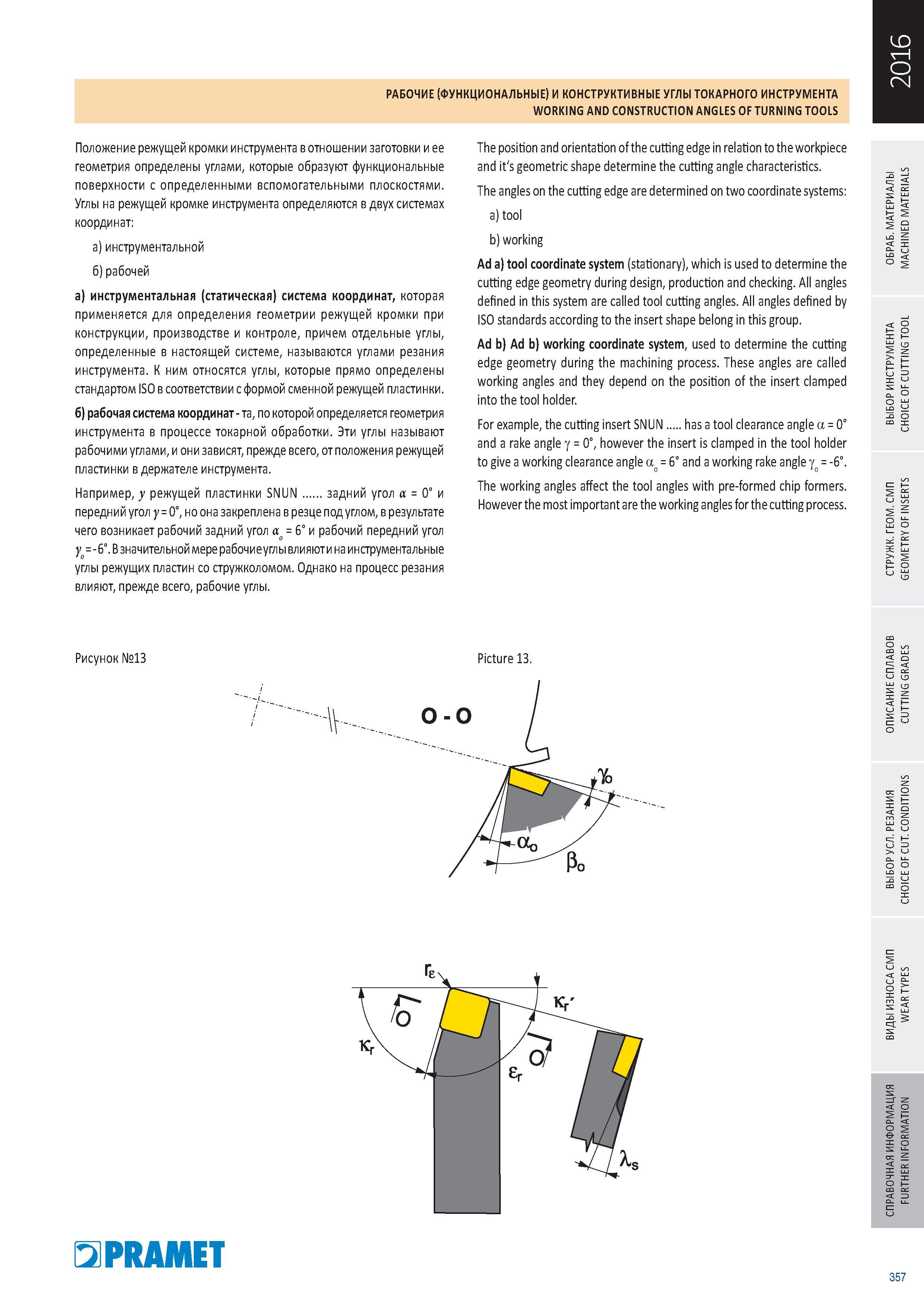

Положение режущей кромки токарного металлорежущего резца в отношении заготовки и его геометрия определены углами, которые образуют функциональные поверхности с определенными вспомогательными плоскостями. Углы на режущей кромке инструмента определяются в двух системах координат а) инструментальной б) рабочей а) инструментальная (статическая) система координат, которая применяется для определения геометрии режущей кромки при конструкции, производстве и контроле, причем отдельные углы, определенные в настоящей системе, называются углами резания инструмента. К ним относятся углы, которые прямо определены стандартом ISO в соответствии с формой сменной режущей пластинки. б) рабочая система координат та, по которой определяется геометрия инструмента в процессе токарной обработки. Эти углы называют рабочими углами, и они зависят, прежде всего, от положения режущей пластинки в держателе инструмента. Например, у режущей пластинки SNUN........задний угол а = 0° и передний угол у = 0°, но она закреплена в резце под углом, в результате чего возникает рабочий задний угол ао = 6° и рабочий передний угол у=- 6°. В значительной мере рабочие углы влияют и на инструментальные углы режущих пластин со стружколомом. Однако на процесс резания влияют, прежде всего, рабочие углы. The position and orientation of the cutting edge in relation to the workpiece and it's geometric shape determine the cutting angle characteristics. The angles on the cutting edge are determined on two coordinate systems a) tool b) working Ad a) tool coordinate system (stationary), which is used to determine the cutting edge geometry during design, production and checking. All angles defined in this system are called tool cutting angles. All angles defined by ISO standards according to the insert shape belong in this group. Ad b) Ad b) working coordinate system, used to determine the cutting edge geometry during the machining process. These angles are called working angles and they depend on the position of the insert clamped into the tool holder. For example, the cutting insert SNUN.......has a tool clearance angle a = 0° and a rake angle у = 0°, however the insert is clamped in the tool holder to give a working clearance angle ao = 6° and a working rake angle yo = -6°. The working angles affect the tool angles with pre-formed chip formers. However the most important are the working angles for the cutting process. oc О О Ы. 3 f s о LD о 2 о CD x О Рисунок №13 Picture 13. >. и u- O О LO 2 CD Q S 2 OC X О S Lb PRAMET 357 РАБОЧИЕ (ФУНКЦИОНАЛЬНЫЕ) И КОНСТРУКТИВНЫЕ УГЛЫ ТОКАРНОГО ИНСТРУМЕНТА WORKING AND CONSTRUCTION ANGLES OF TURNING TOOLS
