Покрытия и обработка поверхности режущего инструмента Walter для резьбонарезания Справочная таблица

1325 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.D399

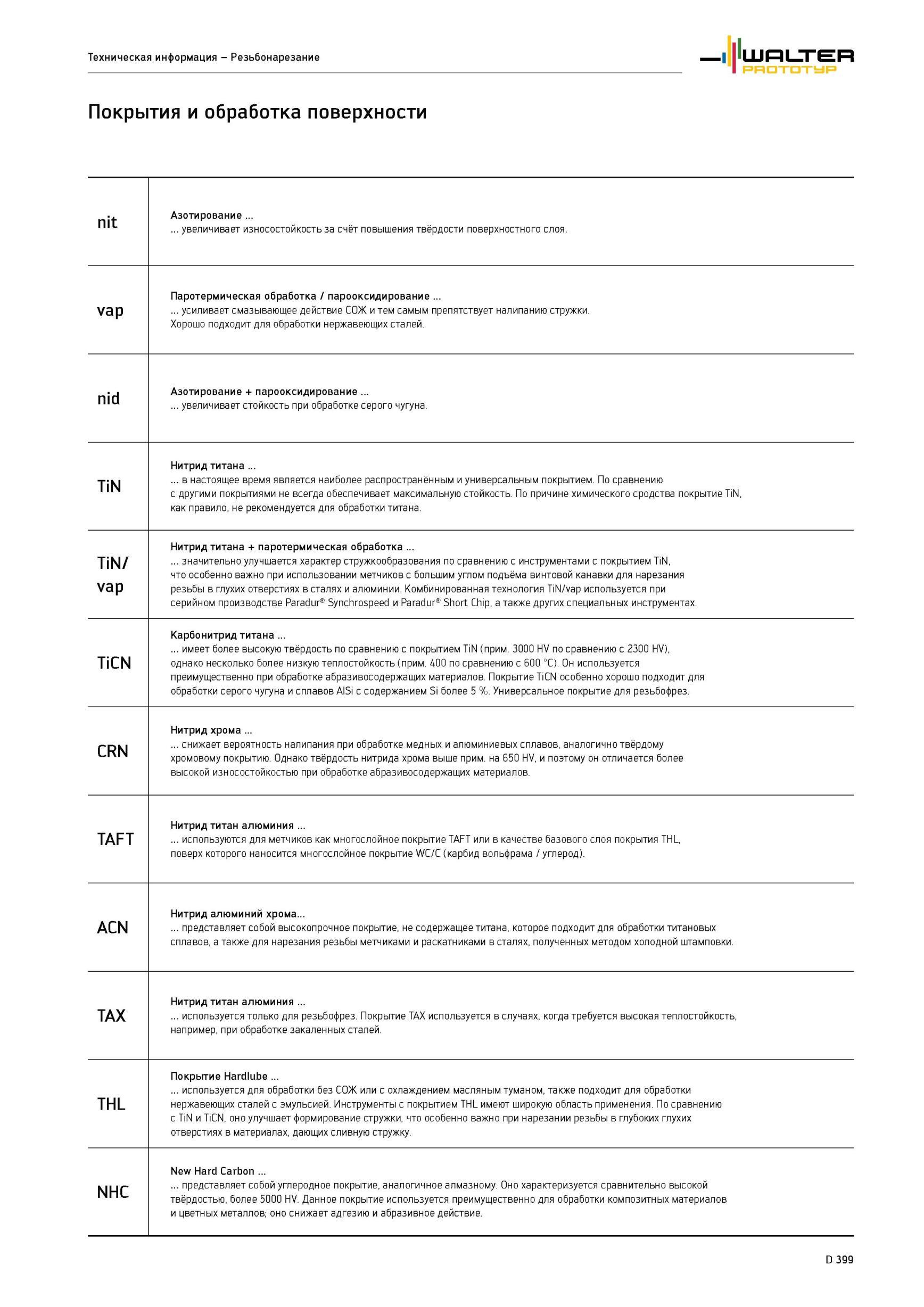

1325 Покрытия и обработка поверхности режущего инструмента Walter для резьбонарезания Справочная таблица Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. D399

Покрытия и обработка поверхности режущего инструмента Walter для резьбонарезания Справочная таблица

Покрытия и обработка поверхности режущего инструмента Walter для резьбонарезания Справочная таблица _ Азотирование увеличивает износостойкость за счёт повышения твёрдости поверхностного слоя. vap Паротермическая обработка / парооксидирование усиливает смазывающее действие СОЖ и тем самым препятствует налипанию стружки. Хорошо подходит для обработки нержавеющих сталей. nid Азотирование + парооксидирование увеличивает стойкость при обработке серого чугуна. TiN Нитрид титана в настоящее время является наиболее распространённым и универсальным покрытием. По сравнению с другими покрытиями не всегда обеспечивает максимальную стойкость. По причине химического сродства покрытие TiN, как правило, не рекомендуется для обработки титана. TiN/ vap Нитрид титана + паротермическая обработка значительно улучшается характер стружкообразования по сравнению с инструментами с покрытием TiN, что особенно важно при использовании метчиков с большим углом подъёма винтовой канавки для нарезания резьбы в глухих отверстиях в сталях и алюминии. Комбинированная технология TiN/vap используется при серийном производстве Paradur Synchrospeed и Paradur Short Chip, а также других специальных инструментах. TiCN Карбонитрид титана имеет более высокую твёрдость по сравнению с покрытием TiN (прим. 3000 HV по сравнению с 2300 HV), однако несколько более низкую теплостойкость (прим. 400 по сравнению с 600 °C). Он используется преимущественно при обработке абразивосодержащих материалов. Покрытие TiCN особенно хорошо подходит для обработки серого чугуна и сплавов AlSi с содержанием Si более 5 %. Универсальное покрытие для резьбофрез. CRN Нитрид хрома снижает вероятность налипания при обработке медных и алюминиевых сплавов, аналогично твёрдому хромовому покрытию. Однако твёрдость нитрида хрома выше прим. на 650 HV, и поэтому он отличается более высокой износостойкостью при обработке абразивосодержащих материалов. TAFT Нитрид титан алюминия используются для метчиков как многослойное покрытие TAFT или в качестве базового слоя покрытия THL, поверх которого наносится многослойное покрытие WC/C (карбид вольфрама / углерод). ACN Нитрид алюминий хрома... представляет собой высокопрочное покрытие, не содержащее титана, которое подходит для обработки титановых сплавов, а также для нарезания резьбы метчиками и раскатниками в сталях, полученных методом холодной штамповки. TAX Нитрид титан алюминия используется только для резьбофрез. Покрытие TAX используется в случаях, когда требуется высокая теплостойкость, например, при обработке закаленных сталей. THL Покрытие Hardlube используется для обработки без СОЖ или с охлаждением масляным туманом, также подходит для обработки нержавеющих сталей с эмульсией. Инструменты с покрытием THL имеют широкую область применения. По сравнению с TiN и TiCN, оно улучшает формирование стружки, что особенно важно при нарезании резьбы в глубоких глухих отверстиях в материалах, дающих сливную стружку. NHC New Hard Carbon представляет собой углеродное покрытие, аналогичное алмазному. Оно характеризуется сравнительно высокой твёрдостью, более 5000 HV. Данное покрытие используется преимущественно для обработки композитных материалов и цветных металлов; оно снижает адгезию и абразивное действие. D 399 Техническая информация -
