Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

GUHRING | Каталог GUHRING 2012 Общий Инструмент Оснастка (Всего 1669 стр.)


Подробное описание преимуществ и особенностей бесстружечных метчиков Guhring Profile Раскатники изготовленные методом шлифования имеют на своей поверх

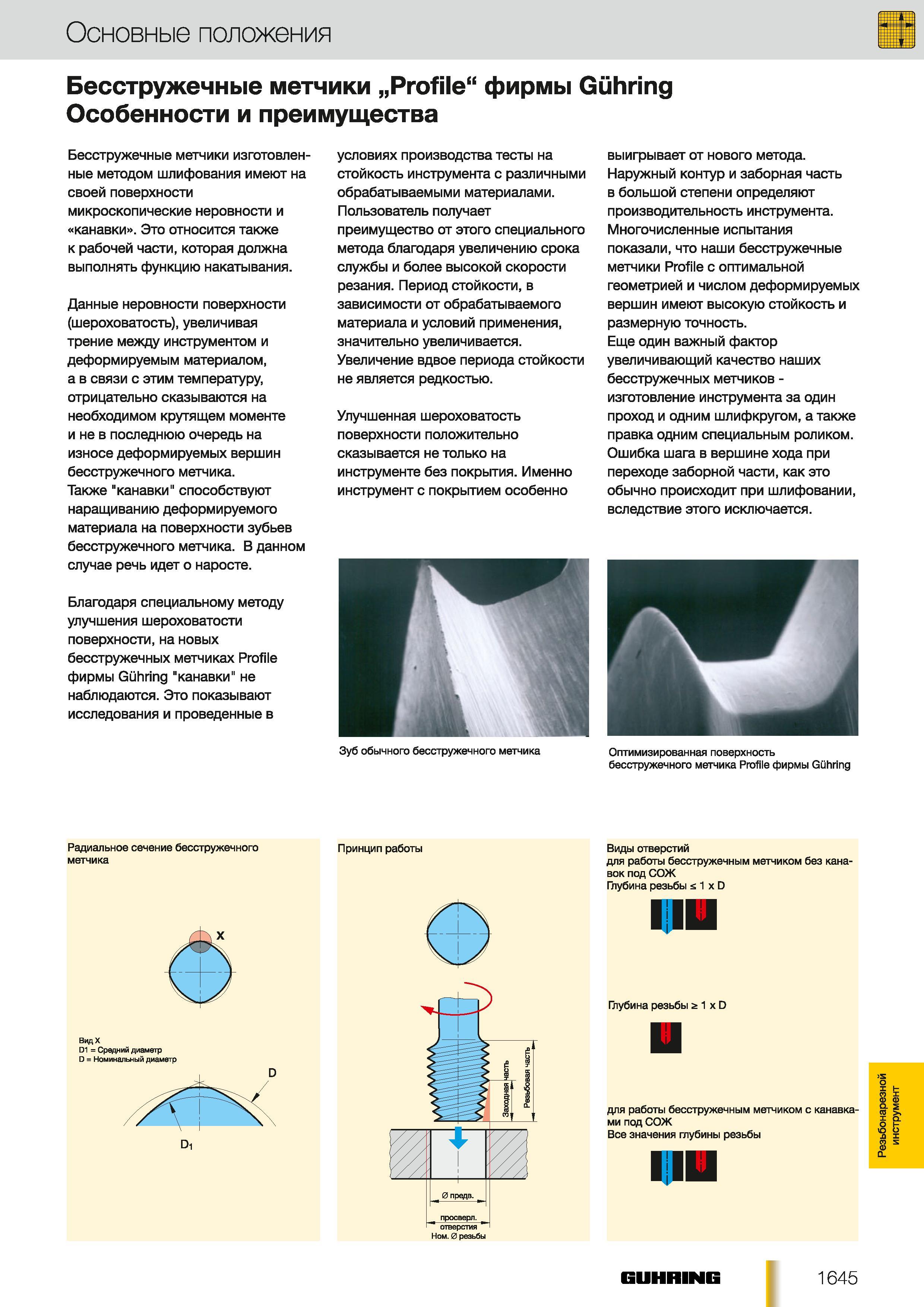

1616 Каталог GUHRING 2012 Режущий инструмент и инструментальная оснастка Стр.1645

1616 Подробное описание преимуществ и особенностей бесстружечных метчиков Guhring Profile Раскатники изготовленные методом шлифования имеют на своей поверх Каталог GUHRING 2012 Осевой режущий инструмент и станочная инструментальная оснастка Стр. 1645

Подробное описание преимуществ и особенностей бесстружечных метчиков Guhring Profile Раскатники изготовленные методом шлифования имеют на своей поверх

Подробное описание преимуществ и особенностей бесстружечных метчиков Guhring Profile Раскатники изготовленные методом шлифования имеют на своей поверхности микроскопические неровности и канавки Это относится также к рабочей части которая должна выполнять функцию накатывания. Данные неровности поверхности (шероховатость) увеличивая трение между инструментом и деформируемым материалом а в связи с этим температуру отрицательно сказываются на необходимом крутящем моменте и не в последнюю очередь на износе деформируемых вершин бесстружечного метчика. Также "канавки" способствуют наращиванию деформируемого материала на поверхности зубьев бесстружечного метчика. В данном случае речь идет о наросте. Благодаря специальному методу улучшения шероховатости поверхности на новых бесстружечных метчиках Profile фирмы GUHRING "канавки" не наблюдаются. Это показывают исследования и проведенные в условиях производства тесты на стойкость инструмента с различными обрабатываемыми материалами. Пользователь получает преимущество от этого специального метода благодаря увеличению срока службы и более высокой скорости резания. Период стойкости в зависимости от обрабатываемого материала и условий применения значительно увеличивается. Увеличение вдвое периода стойкости не является редкостью. Улучшенная шероховатость поверхности положительно сказывается не только на инструменте без покрытия. Именно инструмент с покрытием особенно выигрывает от нового метода. Наружный контур и заборная часть в большой степени определяют производительность инструмента. Многочисленные испытания показали что наши бесстружечные метчики Profile с оптимальной геометрией и числом деформируемых вершин имеют высокую стойкость и размерную точность. Еще один важный фактор увеличивающий качество наших бесстружечных метчиков -изготовление инструмента за один проход и одним шлифкругом а также правка одним специальным роликом. Ошибка шага в вершине хода при переходе заборной части как это обычно происходит при шлифовании вследствие этого исключается. Зуб обычного бесстружечного метчика Оптимизированная поверхность бесстружечного метчика Profile фирмы Guhring Радиальное сечение бесстружечного метчика Принцип работы ВцдХ D1 - Средний диаметр D - Номинальный диаметр Виды отверстий для работы бесстружечным метчиком без канавок под СОЖ Глубина резьбы 1 х D IIII Глубина резьбы а 1 х D для работы бесстружечным метчиком с канавками под СОЖ Все значения глубины резьбы IIII GUHRING 1645 Резьбонарезной инструмент фирмы GUHRING Особенности и преимущества Бесстружечные метчики



См.также / See also :

GUHRING

Каталог GUHRING 2012 Инструментальная оснастка и принадлежности для обрабатывающих центров
Каталог
GUHRING
2012
Инструментальная
оснастка
(216 страниц)

Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system




Каталог GUHRING 2012 Общий Инструмент Оснастка (Всего 1669 стр.)

1613 Проблемы и их решения при нарезки резьбы в отверстиях стальных заготовок новыми метчиками Продолжение Поверхность резьбы рваная Геометрия метчика для Каталог GUHRING 2012 Режущий инструмент и инструментальная оснастка Стр. 16421613 Проблемы и их решения при нарезки резьбы в отверстиях стальных заготовок новыми метчиками Продолжение Поверхность резьбы рваная Геометрия метчика для1614 Типовые проблемы и их решение при нарезании внутренней резьбы переточенными метчиками Проблема Причина Решение Резьба слишком большая Имеется заусенец Каталог GUHRING 2012 Режущий инструмент и инструментальная оснастка Стр. 16431614 Типовые проблемы и их решение при нарезании внутренней резьбы переточенными метчиками Проблема Причина Решение Резьба слишком большая Имеется заусенец1615 Обработка внутренней резьбы технологическим методом пластической деформации Бесстружечные метчики также именуемые как раскатники или метчики для выдав Каталог GUHRING 2012 Режущий инструмент и инструментальная оснастка Стр. 16441615 Обработка внутренней резьбы технологическим методом пластической деформации Бесстружечные метчики также именуемые как раскатники или метчики для выдав1617 Основные геометрические параметры конструкции бесстружечных метчиков Длина резьбы Заборный конус Канавки под СОЖ Направляющая Диаметр Длина хвостовика Каталог GUHRING 2012 Режущий инструмент и инструментальная оснастка Стр. 16461617 Основные геометрические параметры конструкции бесстружечных метчиков Длина резьбы Заборный конус Канавки под СОЖ Направляющая Диаметр Длина хвостовика1618 При обработке бесстружечным метчиком диаметр предварительно просверленного отверстия влияет на форму резьбы. Маленький диаметр приводит к слишком плот Каталог GUHRING 2012 Режущий инструмент и инструментальная оснастка Стр. 16471618 При обработке бесстружечным метчиком диаметр предварительно просверленного отверстия влияет на форму резьбы. Маленький диаметр приводит к слишком плот1619 Основные проблемы и их решение при обработке внутренней резьбы новыми бесстружечными метчиками Резьба слишком большая Резьба слишком мало раскатана Ре Каталог GUHRING 2012 Режущий инструмент и инструментальная оснастка Стр. 16481619 Основные проблемы и их решение при обработке внутренней резьбы новыми бесстружечными метчиками Резьба слишком большая Резьба слишком мало раскатана Ре

---

---
