Плунжерное вертикальное фрезерование Эффективные стратегии фрезерной обработки заготовок из металла на станках с ЧПУ Прорезание пазов

1590 Каталог KENNAMETAL 2018 Инструмент для обработки отверстий Метчики Фрезы Стр.V142

1590 Плунжерное вертикальное фрезерование Эффективные стратегии фрезерной обработки заготовок из металла на станках с ЧПУ Прорезание пазов Каталог KENNAMETAL 2018 Режущий инструмент для обработки отверстий в металлах и сплавах Быстрорежущие метчики и раскатники Сборные фрезы с СРП и твердосплавные Стр. V142

Плунжерное вертикальное фрезерование Эффективные стратегии фрезерной обработки заготовок из металла на станках с ЧПУ Прорезание пазов

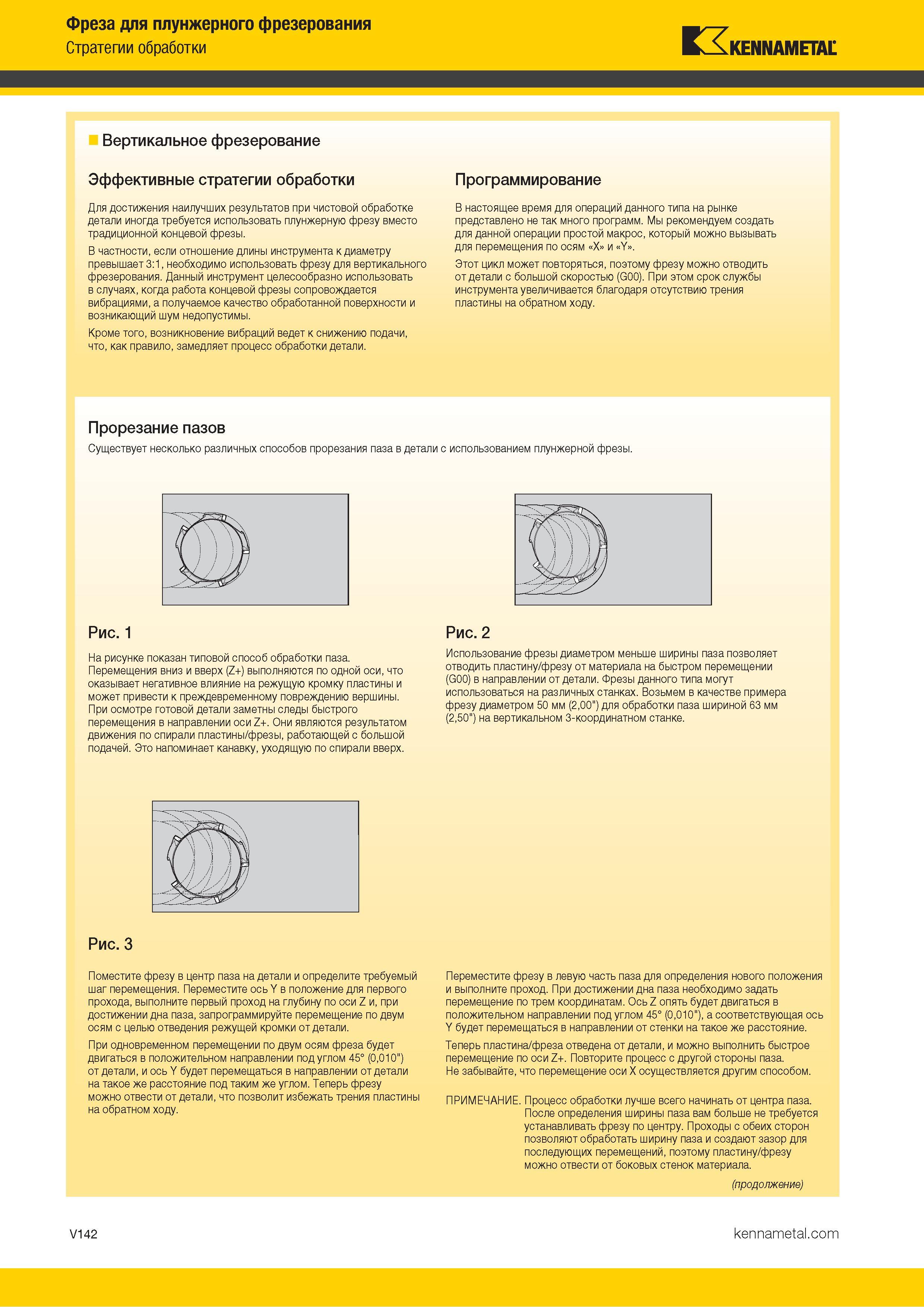

Плунжерное вертикальное фрезерование Эффективные стратегии фрезерной обработки заготовок из металла на станках с ЧПУ Прорезание пазов _ Для достижения наилучших результатов при чистовой обработке детали иногда требуется использовать плунжерную фрезу вместо традиционной концевой фрезы. В частности, если отношение длины инструмента к диаметру превышает 3:1, необходимо использовать фрезу для вертикального фрезерования. Данный инструмент целесообразно использовать в случаях, когда работа концевой фрезы сопровождается вибрациями, а получаемое качество обработанной поверхности и возникающий шум недопустимы. Кроме того, возникновение вибраций ведет к снижению подачи, что, как правило, замедляет процесс обработки детали. Программирование В настоящее время для операций данного типа на рынке представлено не так много программ. Мы рекомендуем создать для данной операции простой макрос, который можно вызывать для перемещения по осям X и Y Этот цикл может повторяться, поэтому фрезу можно отводить от детали с большой скоростью (G00). При этом срок службы инструмента увеличивается благодаря отсутствию трения пластины на обратном ходу. Прорезание пазов Существует несколько различных способов прорезания паза в детали с использованием плунжерной фрезы. Рис. 1 На рисунке показан типовой способ обработки паза. Перемещения вниз и вверх (Z+) выполняются по одной оси, что оказывает негативное влияние на режущую кромку пластины и может привести к преждевременному повреждению вершины. При осмотре готовой детали заметны следы быстрого перемещения в направлении оси Z+. Они являются результатом движения по спирали пластины/фрезы, работающей с большой подачей. Это напоминает канавку, уходящую по спирали вверх. Рис. 2 Использование фрезы диаметром меньше ширины паза позволяет отводить пластину/фрезу от материала на быстром перемещении (G00) в направлении от детали. Фрезы данного типа могут использоваться на различных станках. Возьмем в качестве примера фрезу диаметром 50 мм (2,00") для обработки паза шириной 63 мм (2,50") на вертикальном 3-координатном станке. Рис. 3 Поместите фрезу в центр паза на детали и определите требуемый шаг перемещения. Переместите ось Y в положение для первого прохода, выполните первый проход на глубину по оси Z и, при достижении дна паза, запрограммируйте перемещение по двум осям с целью отведения режущей кромки от детали. При одновременном перемещении по двум осям фреза будет двигаться в положительном направлении под углом 45° (0,010") от детали, и ось Y будет перемещаться в направлении от детали на такое же расстояние под таким же углом. Теперь фрезу можно отвести от детали, что позволит избежать трения пластины на обратном ходу. Переместите фрезу в левую часть паза для определения нового положения и выполните проход. При достижении дна паза необходимо задать перемещение по трем координатам. Ось Z опять будет двигаться в положительном направлении под углом 45° (0,010"), а соответствующая ось Y будет перемещаться в направлении от стенки на такое же расстояние. Теперь пластина/фреза отведена от детали, и можно выполнить быстрое перемещение по оси Z+. Повторите процесс с другой стороны паза. Не забывайте, что перемещение оси X осуществляется другим способом. ПРИМЕЧАНИЕ. Процесс обработки лучше всего начинать от центра паза. После определения ширины паза вам больше не требуется устанавливать фрезу по центру. Проходы с обеих сторон позволяют обработать ширину паза и создают зазор для последующих перемещений, поэтому пластину/фрезу можно отвести от боковых стенок материала. (продолжение) V142 Фреза для плунжерного фрезерования Стратегии обработки Kennametal Вертикальное фрезерование
