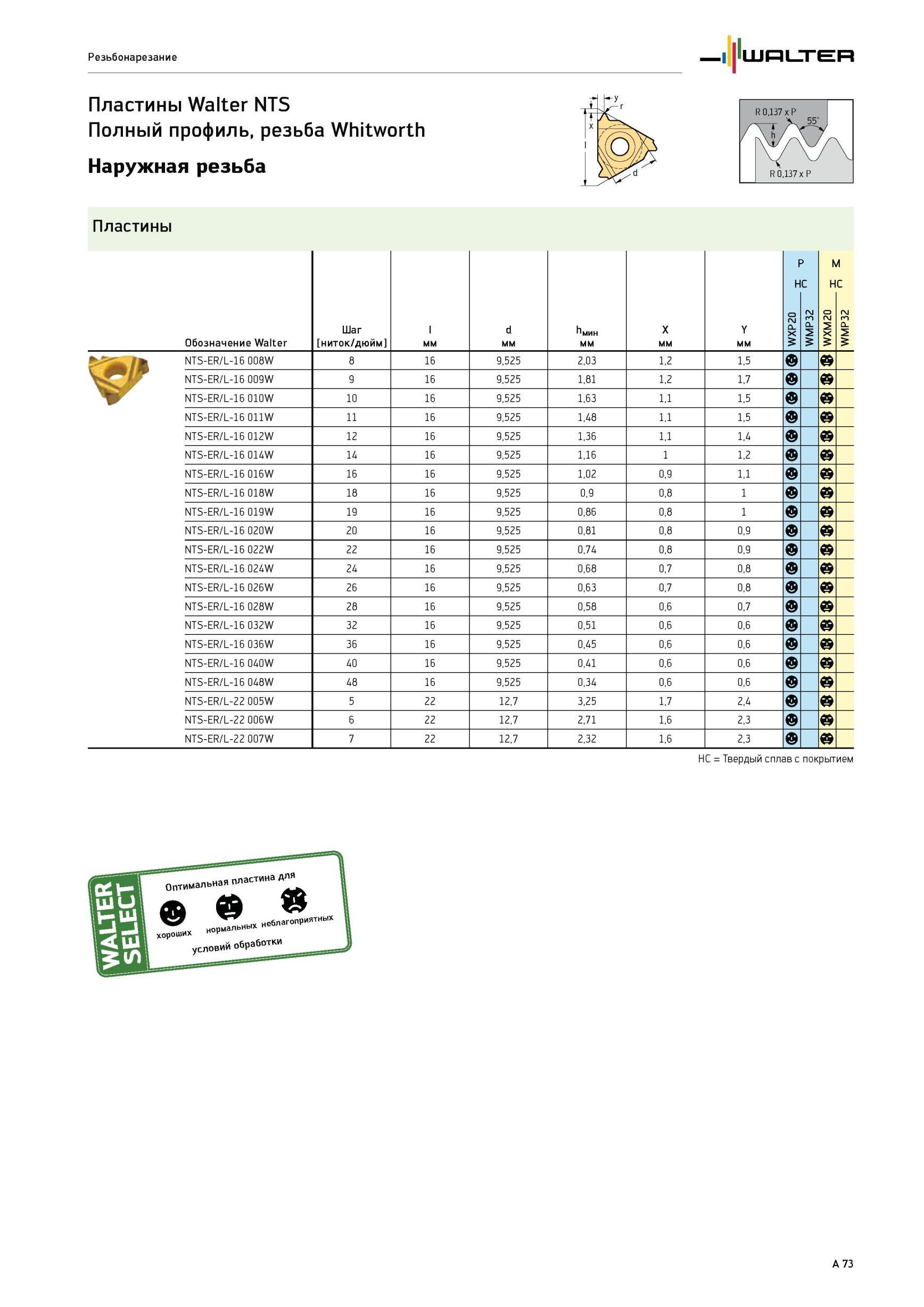

77 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A73

77 Пластины Walter NTS Полный профиль резьба Whitworth Наружная резьба Обозначение Шаг ниток/дюйм l мм d мм X мм Y мм X WX WMP32 n M H о 2 X WX WMP32 n NTS-ER/L- Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A73

Пластины Walter NTS Полный профиль резьба Whitworth Наружная резьба Обозначение Шаг ниток/дюйм l мм d мм X мм Y мм X WX WMP32 n M H о 2 X WX WMP32 n NTS-ER/L-

Пластины Walter NTS Полный профиль резьба Whitworth Наружная резьба Обозначение Шаг ниток/дюйм l мм d мм X мм Y мм X WX WMP32 n M H о 2 X WX WMP32 n NTS-ER/L-16 008W 8 16 9,525 2,03 1,2 1,5 NTS-ER/L-16 009W 9 16 9,525 1,81 1,2 1,7 NTS-ER/L-16 010W 10 16 9,525 1,63 1,1 1,5 NTS-ER/L-16 011W 11 16 9,525 1,48 1,1 1,5 NTS-ER/L-16 012W 12 16 9,525 1,36 1,1 1,4 NTS-ER/L-16 014W 14 16 9,525 1,16 1 1,2 NTS-ER/L-16 016W 16 16 9,525 1,02 0,9 1,1 NTS-ER/L-16 018W 18 16 9,525 0,9 0,8 1 NTS-ER/L-16 019W 19 16 9,525 0,86 0,8 1 NTS-ER/L-16 020W 20 16 9,525 0,81 0,8 0,9 NTS-ER/L-16 022W 22 16 9,525 0,74 0,8 0,9 NTS-ER/L-16 024W 24 16 9,525 0,68 0,7 0,8 NTS-ER/L-16 026W 26 16 9,525 0,63 0,7 0,8 NTS-ER/L-16 028W 28 16 9,525 0,58 0,6 0,7 NTS-ER/L-16 032W 32 16 9,525 0,51 0,6 0,6 NTS-ER/L-16 036W 36 16 9,525 0,45 0,6 0,6 NTS-ER/L-16 040W 40 16 9,525 0,41 0,6 0,6 NTS-ER/L-16 048W 48 16 9,525 0,34 0,6 0,6 NTS-ER/L-22 005W 5 22 12,7 3,25 1,7 2,4 NTS-ER/L-22 006W 6 22 12,7 2,71 1,6 2,3 NTS-ER/L-22 007W 7 22 12,7 2,32 1,6 2,3 HC Твердый сплав с покрытием Оптимальная пластина для неблагоприятных хороших нормальных условий обработки A 73 WXP20 WMP32 WXM20 WMP32 Резьбонарезание Пластины
