WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)




41 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A37

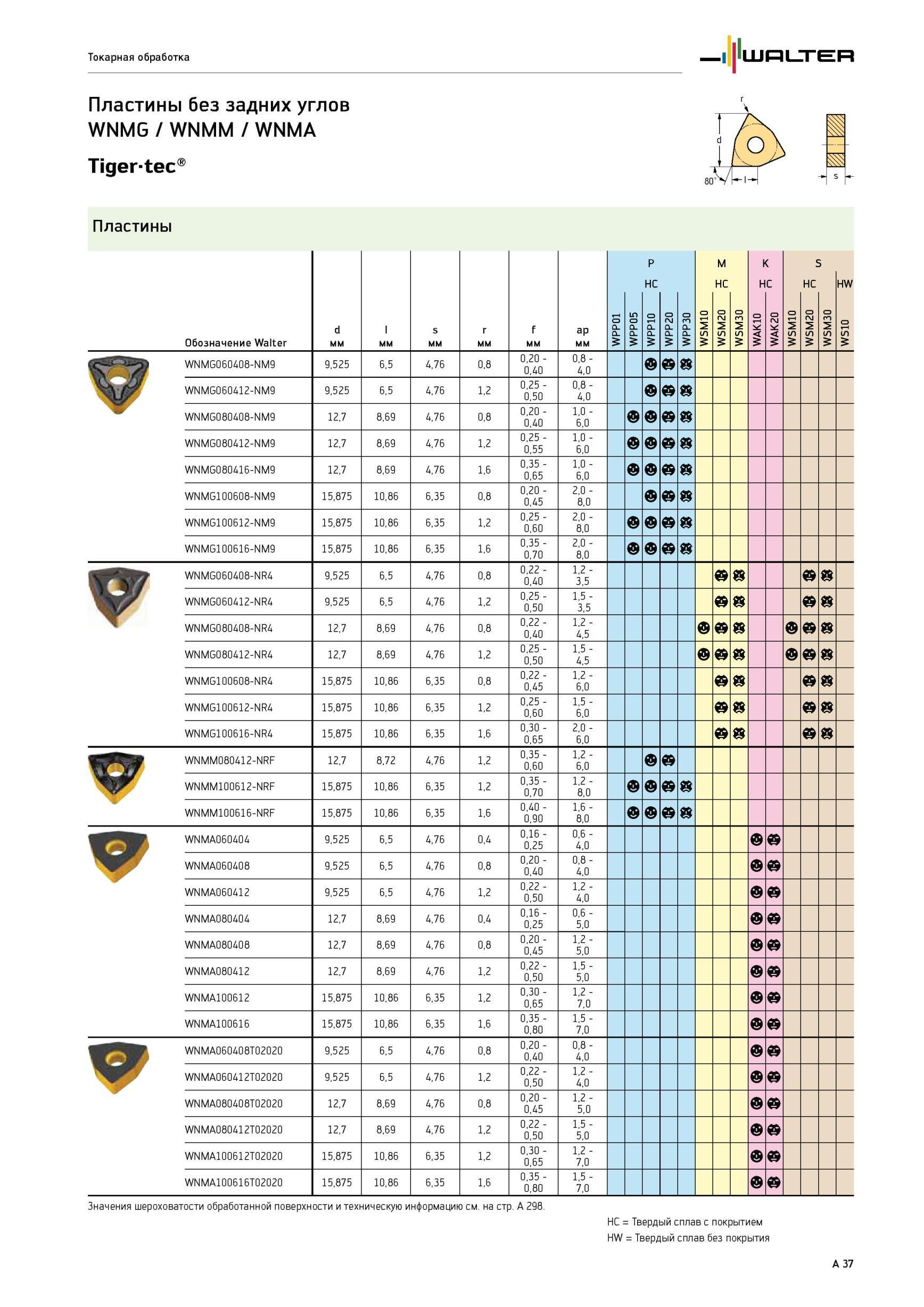

41 Пластины Walter без задних углов WNMG / WNMM / WNMA Tiger-tec P HC C m H с C S HC HW Обозначение d мм l мм s мм r мм f мм ap мм WPP01 WPP05 WPP10 WPP20 WPP30 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A37

Пластины Walter без задних углов WNMG / WNMM / WNMA Tiger-tec P HC C m H с C S HC HW Обозначение d мм l мм s мм r мм f мм ap мм WPP01 WPP05 WPP10 WPP20 WPP30

Пластины Walter без задних углов WNMG / WNMM / WNMA Tiger-tec P HC C m H с C S HC HW Обозначение d мм l мм s мм r мм f мм ap мм WPP01 WPP05 WPP10 WPP20 WPP30 WSM10 WSM20 WSM30 WAK10 WAK20 WSM10 WSM20 WSM30 О 1 S WNMG060408-NM9 9,525 6,5 4,76 0,8 0,20 -0,40 0,8 -4,0 a WNMG060412-NM9 9,525 6,5 4,76 1,2 0,25 -0,50 0,8 -4,0 a WNMG080408-NM9 12,7 8,69 4,76 0,8 0,20 -0,40 1,0 -6,0 a WNMG080412-NM9 12,7 8,69 4,76 1,2 0,25 -0,55 1,0 -6,0 a WNMG080416-NM9 12,7 8,69 4,76 1,6 0,35 -0,65 1,0 -6,0 a WNMG100608-NM9 15,875 10,86 6,35 0,8 0,20 -0,45 2,0 -8,0 a WNMG100612-NM9 15,875 10,86 6,35 1,2 0,25 -0,60 2,0 -8,0 a WNMG100616-NM9 15,875 10,86 6,35 1,6 0,35 -0,70 2,0 -8,0 a WNMG060408-NR4 9,525 6,5 4,76 0,8 0,22 -0,40 1,2 -3,5 WNMG060412-NR4 9,525 6,5 4,76 1,2 0,25 -0,50 1,5 -3,5 WNMG080408-NR4 12,7 8,69 4,76 0,8 0,22 -0,40 1,2 -4,5 WNMG080412-NR4 12,7 8,69 4,76 1,2 0,25 -0,50 1.5 - 4.5 WNMG100608-NR4 15,875 10,86 6,35 0,8 0,22 -0,45 1,2 -6,0 WNMG100612-NR4 15,875 10,86 6,35 1,2 0,25 -0,60 1,5 -6,0 WNMG100616-NR4 15,875 10,86 6,35 1,6 0,30 -0,65 2,0 -6,0 WNMM080412-NRF 12,7 8,72 4,76 1,2 0,35 -0,60 1,2 -6,0 WNMM100612-NRF 15,875 10,86 6,35 1,2 0,35 -0,70 1,2 -8,0 a WNMM100616-NRF 15,875 10,86 6,35 1,6 0,40 -0,90 1,6 -8,0 a WNMA060404 9,525 6,5 4,76 0,4 0,16 -0,25 0,6 -4,0 WNMA060408 9,525 6,5 4,76 0,8 0,20 -0,40 0,8 -4,0 WNMA060412 9,525 6,5 4,76 1,2 0,22 -0,50 1,2 -4,0 WNMA080404 12,7 8,69 4,76 0,4 0,16 -0,25 0,6 -5,0 WNMA080408 12,7 8,69 4,76 0,8 0,20 -0,45 1,2 -5,0 WNMA080412 12,7 8,69 4,76 1,2 0,22 -0,50 1,5 -5,0 WNMA100612 15,875 10,86 6,35 1,2 0,30 -0,65 1,2 -7,0 WNMA100616 15,875 10,86 6,35 1,6 0,35 -0,80 1,5 -7,0 WNMA060408T02020 9,525 6,5 4,76 0,8 0,20 -0,40 0,8 -4,0 WNMA060412T02020 9,525 6,5 4,76 1,2 0,22 -0,50 1,2 -4,0 WNMA080408T02020 12,7 8,69 4,76 0,8 0,20 -0,45 1,2 -5,0 WNMA080412T02020 12,7 8,69 4,76 1,2 0,22 -0,50 1,5 -5,0 WNMA100612T02020 15,875 10,86 6,35 1,2 0,30 -0,65 1,2 -7,0 WNMA100616T02020 15,875 10,86 6,35 1,6 0,35 -0,80 1,5 -7,0 Значения шероховатости обработанной поверхности и техническую информацию см. на стр. A 298. HC Твердый сплав с покрытием HW Твердый сплав без покрытия A 37 WPP01 WPP05 WPP10 WPP20 WPP30 WSM10 WSM20 WSM30 WAK10 WAK20 WSM10 WSM20 WSM30 WS10 Токарная обработка Пластины
