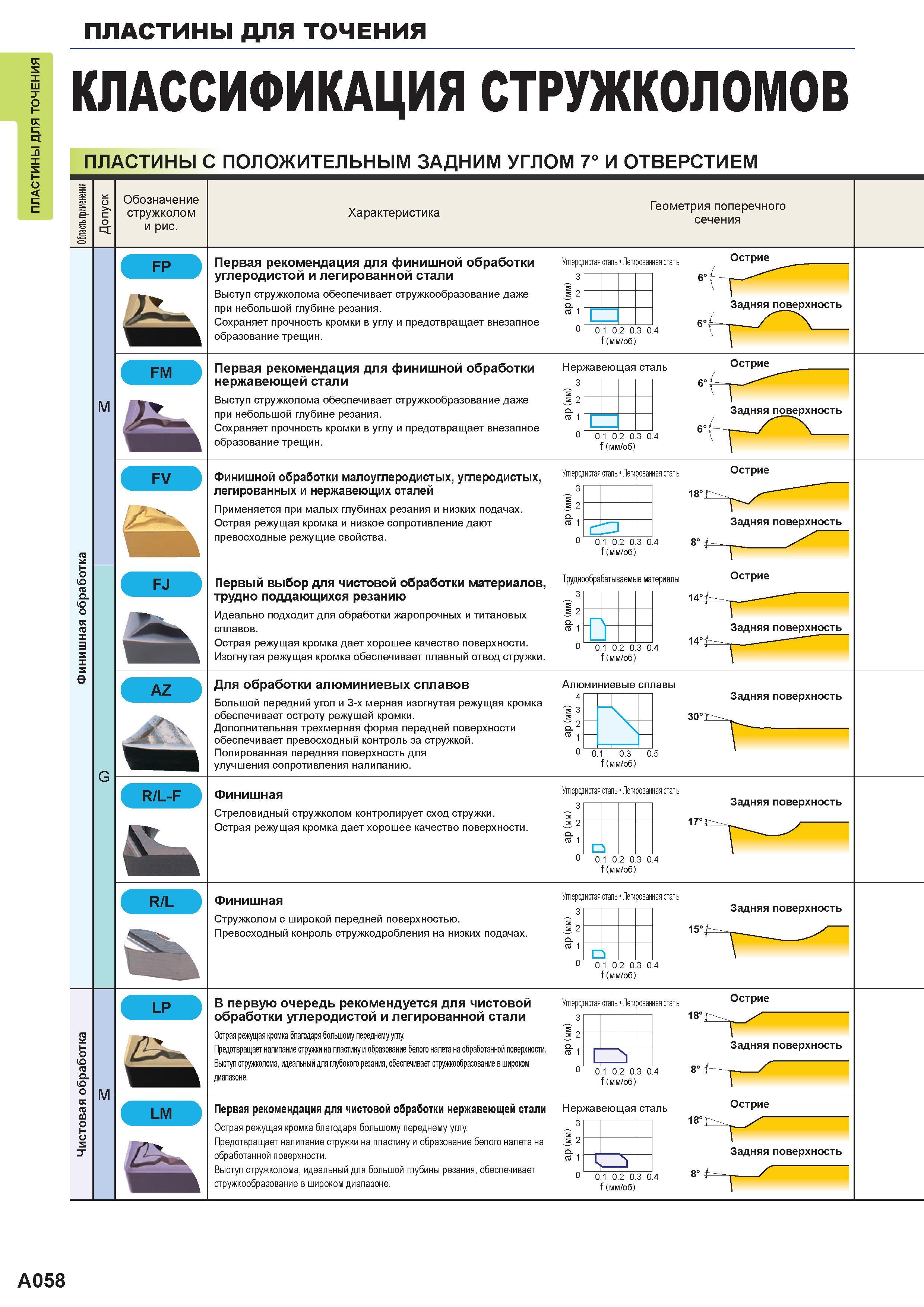

Пластины сменные MITSUBISHI С ПОЛОЖИТЕЛЬНЫМ ЗАДНИМ УГЛОМ 7° И ОТВЕРСТИЕМ Обозначение стружколом и рис Характеристика Геометрия поперечного сечени

Пластины сменные MITSUBISHI С ПОЛОЖИТЕЛЬНЫМ ЗАДНИМ УГЛОМ 7° И ОТВЕРСТИЕМ Обозначение стружколом и рис. Характеристика Геометрия поперечного сечения Первая рекомендация для финишной обработки углеродистой и легированной стали Выступ стружколома обеспечивает стружкообразование даже при небольшой глубине резания. Сохраняет прочность кромки в углу и предотвращает внезапное образование трещин. Углеродистая сталь 3 J 2 1 0 Острие 0.1 0.2 0.3 0.4 f (мм/об) M Первая рекомендация для финишной обработки нержавеющей стали Выступ стружколома обеспечивает стружкообразование даже при небольшой глубине резания. Сохраняет прочность кромки в углу и предотвращает внезапное образование трещин. Нержавеющая сталь )3 )м (м2 я 1 Острие 0 0.1 0.2 0.3 0.4 f (мм/об) 1нн1В Финишной обработки малоуглеродистых, углеродистых, легированных и нержавеющих сталей Применяется при малых глубинах резания и низких подачах. Острая режущая кромка и низкое сопротивление дают превосходные режущие свойства. Углеродистая сталь )3 )м (м2 я 1 Острие Задняя поверхность 0 0.1 0.2 0.3 0.4 f (мм/об) о (О а о к (О X 3 S X S е Первый выбор для чистовой обработки материалов, трудно поддающихся резанию Идеально подходит для обработки жаропрочных и титановых сплавов. Острая режущая кромка дает хорошее качество поверхности. Изогнутая режущая кромка обеспечивает плавный отвод стружки. Труднообрабатываемые материалы )3 )м (м2 я 1 Острие о 0 0.1 0.2 0.3 0.4 f (мм/об) G Для обработки алюминиевых сплавов Большой передний угол и 3-х мерная изогнутая режущая кромка обеспечивает остроту режущей кромки. Дополнительная трехмерная форма передней поверхности обеспечивает превосходный контроль за стружкой. Полированная передняя поверхность для улучшения сопротивления налипанию. Алюминиевые сплавы 4 )м3 м о. 2 я 1 0 0.1 Задняя поверхность 0.3 0.5 f (мм/об) r/l-f Финишная Стреловидный стружколом контролирует сход стружки. Острая режущая кромка дает хорошее качество поверхности. Углеродистая сталь )3 )м (м2 . я 1 Задняя поверхность 0 0.1 0.2 0.3 0.4 f (мм/об) Финишная Стружколом с широкой передней поверхностью. Превосходный конроль стружкодробления на низких подачах. Углеродистая сталь 3 (м2 . я 1 0 Задняя поверхность 0.1 0.2 0.3 0.4 f (мм/об) О (О а о к (О оа о и S M В первую очередь рекомендуется для чистовой обработки углеродистой и легированной стали Острая режущая кромка благодаря большому переднему углу. Предотвращает налипание стружки на пластину и образование белого налета на обработанной поверхности. Выступ стружколома, идеальный для глубокого резания, обеспечивает стружкообразование в широком диапазоне. Углеродистая сталь )3 )(мм2 я 1 0 Острие 1 'l 18° Задняя поверхность 0.1 0.2 0.3 0.4 f (мм/об) lm Первая рекомендация для чистовой обработки нержавеющей стали Острая режущая кромка благодаря большому переднему углу. Предотвращает налипание стружки на пластину и образование белого налета на обработанной поверхности. Выступ стружколома, идеальный для большой глубины резания, обеспечивает стружкообразование в широком диапазоне. Нержавеющая сталь 3 Острие (м2 я 1 0 В 18° 0.1 0.2 0.3 0.4 f (мм/об) Задняя поверхность / A058
