MITSUBISHI | Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

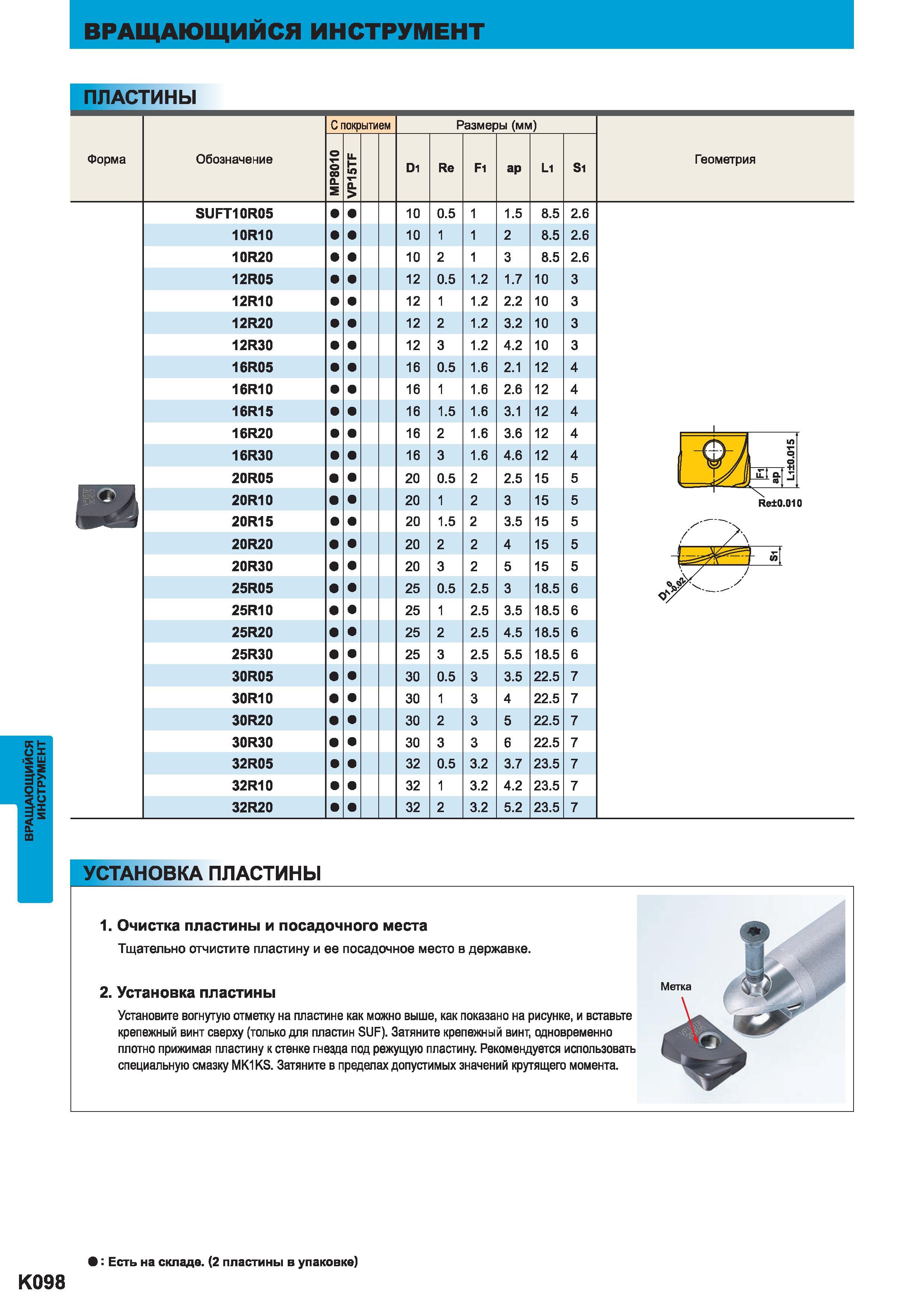

1054 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.K098

1054 ПЛАСТИНЫ Mitsubishi Форма Обозначение С покрытием Размеры (мм) о О U CL D1 Re F1 ар L1 Si SUFT10R05 10 0 5 1 1 5 8 5 2 6 10R10 10 1 1 2 8 5 2 6 1 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. K098

ПЛАСТИНЫ Mitsubishi Форма Обозначение С покрытием Размеры (мм) о О U CL D1 Re F1 ар L1 Si SUFT10R05 10 0 5 1 1 5 8 5 2 6 10R10 10 1 1 2 8 5 2 6 1

ПЛАСТИНЫ Mitsubishi Форма Обозначение С покрытием Размеры (мм) о О U. CL D1 Re F1 ар L1 Si SUFT10R05 10 0.5 1 1.5 8.5 2.6 10R10 10 1 1 2 8.5 2.6 10R20 10 2 1 3 8.5 2.6 12R05 12 0.5 1.2 1.7 10 3 12R10 12 1 1.2 2.2 10 3 12R20 12 2 1.2 3.2 10 3 12R30 12 3 1.2 4.2 10 3 16R05 16 0.5 1.6 2.1 12 4 16R10 16 1 1.6 2.6 12 4 16R15 16 1.5 1.6 3.1 12 4 16R20 16 2 1.6 3.6 12 4 16R30 16 3 1.6 4.6 12 4 20R05 20 0.5 2 2.5 15 5 20R10 20 1 2 3 15 5 20R15 20 1.5 2 3.5 15 5 20R20 20 2 2 4 15 5 20R30 20 3 2 5 15 5 25R05 25 0.5 2.5 3 18.5 6 25R10 25 1 2.5 3.5 18.5 6 25R20 25 2 2.5 4.5 18.5 6 25R30 25 3 2.5 5.5 18.5 6 30R05 30 0.5 3 3.5 22.5 7 30R10 30 1 3 4 22.5 7 30R20 30 2 3 5 22.5 7 30R30 30 3 3 6 22.5 7 32R05 32 0.5 3.2 3.7 23.5 7 32R10 32 1 3.2 4.2 23.5 7 32R20 32 2 3.2 5.2 23.5 7 Геометрия УСТАНОВКА ПЛАСТИНЫ 1. Очистка пластины и посадочного места Тщательно отчистите пластину и посадочное место в державке. 2. Установка пластины Установите вогнутую отметку на пластине как можно выше как показано на рисунке и вставьте крепежный винт сверху (только для пластин SUF). Затяните крепежный винт одновременно плотно прижимая пластину к стенке гнезда под режущую пластину. Рекомендуется использовать специальную смазку MK1KS. Затяните в пределах допустимых значений крутящего момента. в Есть на складе. (2 пластины в упаковке) К098
