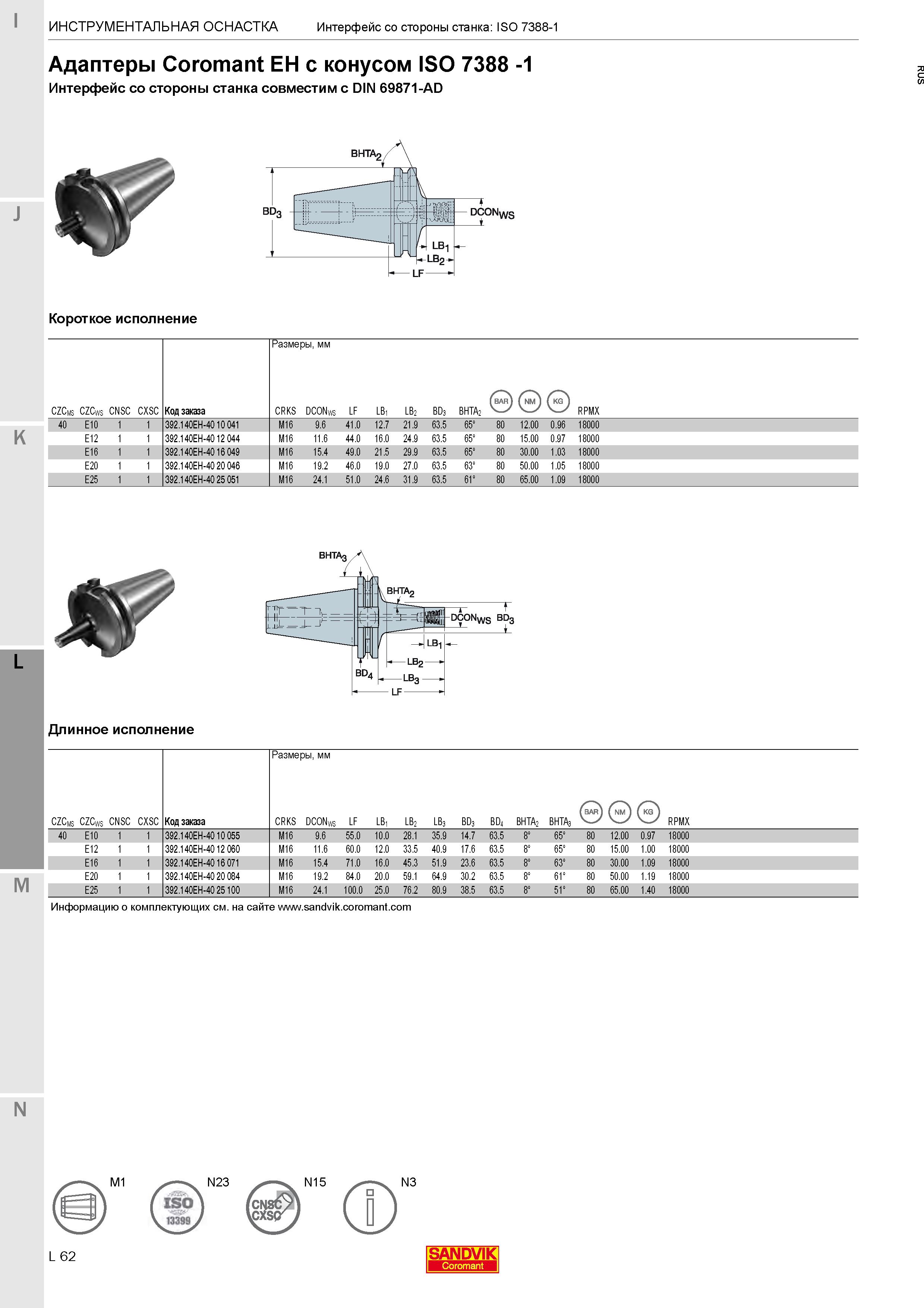

Переходники Coromant EH с конусом ISO 7388 -1 Интерфейс со стороны станка совместим с DIN 69871-AD Короткое исполнение

Переходники Coromant EH с конусом ISO 7388 -1 Интерфейс со стороны станка совместим с DIN 69871-AD Короткое исполнение

Переходники Coromant EH с конусом ISO 7388 -1 Интерфейс со стороны станка совместим с DIN 69871-AD Короткое исполнение _ Размеры, мм CZCms CZCws CNSC CXSC Код заказа инструмента CRKS DCONws LF LB1 LB2 BD3 BHTA2 (bar) О (kg) rpmx 40 E10 1 1 392.140EH-40 10 041 М16 9.6 41.0 12.7 21.9 63.5 65° 80 12.00 0.96 18000 E12 1 1 Инструментальная оснастка Интерфейс со стороны станка ISO 7388-1 392.140EH-40 12 044 М16 11.6 44.0 16.0 24.9 63.5 65° 80 15.00 0.97 18000 E16 1 1 392.140EH-40 16 049 М16 15.4 49.0 21.5 29.9 63.5 65° 80 30.00 1.03 18000 E20 1 1 392.140EH-40 20 046 М16 19.2 46.0 19.0 27.0 63.5 63° 80 50.00 1.05 18000 E25 1 1 392.140EH-40 25 051 М16 24.1 51.0 24.6 31.9 63.5 61° 80 65.00 1.09 18000 K Длинное исполнение Размеры, мм CZCms CZCws CNSC CXSC Код заказа инструмента CRKS DCONws LF LB1 LB2 LB3 BD3 BD4 BHTA2 BHTA3 (bar) rpmx 40 E10 1 1 392.140EH-40 10 055 М16 9.6 55.0 10.0 28.1 35.9 14.7 63.5 8° 65° 80 12.00 0.97 18000 E12 1 1 392.140EH-40 12 060 М16 11.6 60.0 12.0 33.5 40.9 17.6 63.5 8° 65° 80 15.00 1.00 18000 E16 1 1 392.140EH-40 16 071 М16 15.4 71.0 16.0 45.3 51.9 23.6 63.5 8° 63° 80 30.00 1.09 18000 E20 1 1 392.140EH-40 20 084 М16 19.2 84.0 20.0 59.1 64.9 30.2 63.5 8° 61° 80 50.00 1.19 18000 E25 1 1 392.140EH-40 25 100 М16 24.1 100.0 25.0 76.2 80.9 38.5 63.5 8° 51° 80 65.00 1.40 18000 M Информацию о комплектующих см. на сайте N М1 N23 N15 ф N3 L 62 SANDVIK J L
