Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

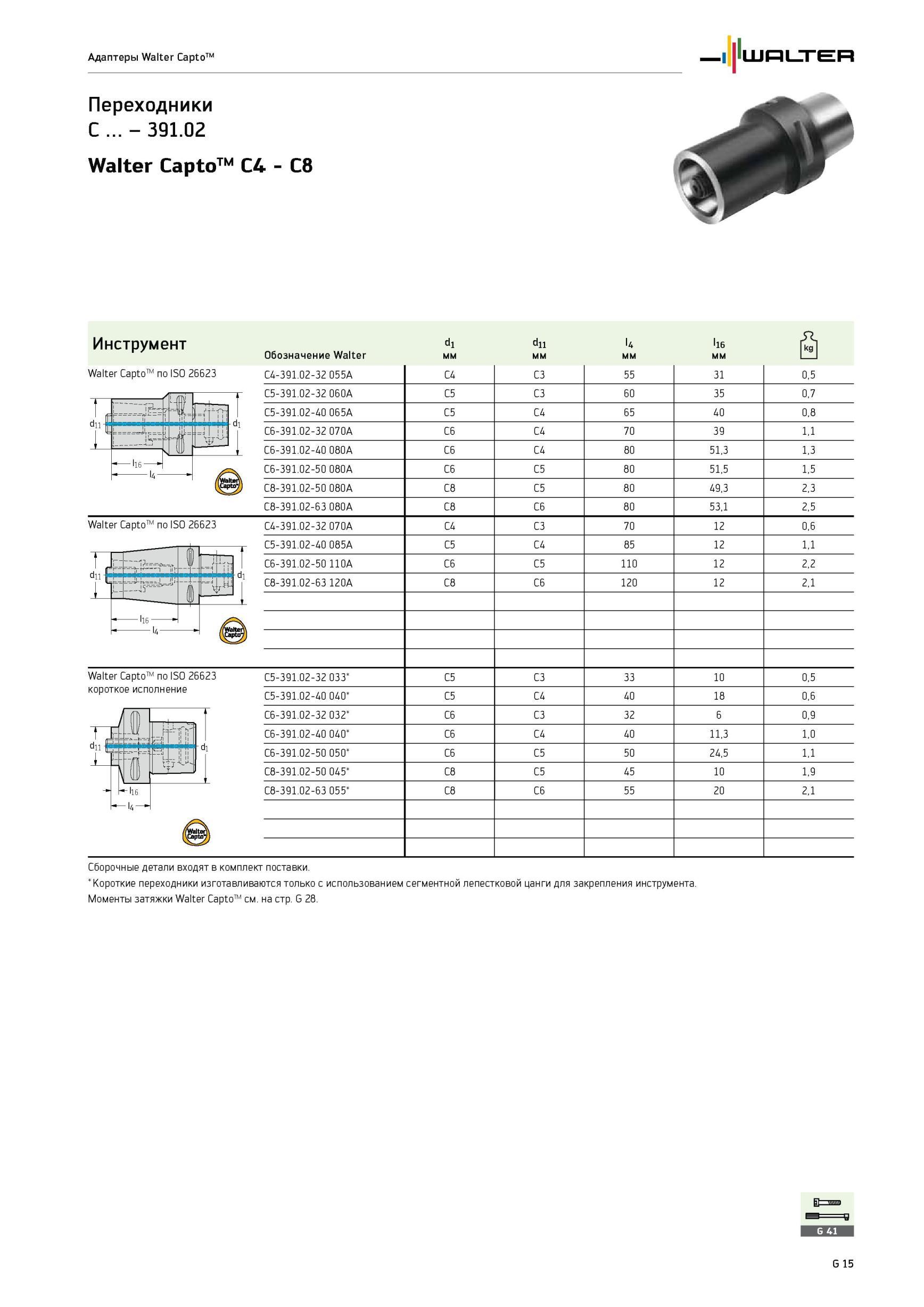

1995 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.G15

1995 Переходники C - 391 02 Walter Capto C4 - C8 Короткие переходники изготавливаются только с использованием сегментной лепестковой цанги для закрепления инструме Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. G15

Переходники C - 391 02 Walter Capto C4 - C8 Короткие переходники изготавливаются только с использованием сегментной лепестковой цанги для закрепления инструме

Переходники C - 391.02 Walter Capto C4 - C8 Короткие переходники изготавливаются только с использованием сегментной лепестковой цанги для закрепления инструмент Инструмент Обозначение di мм dii мм l4 мм i мм Walter Capto по ISO 26623 C4-391.02-32 055A dii- C5-391.02-32 060A C5-391.02-40 065A C6-391.02-32 070A C6-391.02-40 080A C6-391.02-50 080A C8-391.02-50 080A C8-391.02-63 080A C4 C5 C5 C6 C6 C6 C8 C8 C3 C3 C4 C4 C4 C5 C5 C6 55 60 65 70 80 80 80 80 31 35 40 39 51,3 51,5 49,3 53,1 0,5 0,7 0,8 1,1 1,3 1,5 2,3 2,5 Walter Capto по ISO 26623 C4-391.02-32 070A C5-391.02-40 085A C6-391.02-50 110A C8-391.02-63 120A C4 C3 C5 C4 C6 C5 C8 C6 70 85 110 120 12 12 12 12 0,6 1,1 2,2 2,1 Walter Capto по ISO 26623 короткое исполнение C5-391.02-32 033 C5-391.02-40 040 C6-391.02-32 032 C6-391.02-40 040 C6-391.02-50 050 C8-391.02-50 045 C8-391.02-63 055 C5 C3 C5 C4 C6 C3 C6 C4 C6 C5 C8 C5 C8 C6 33 40 32 40 50 45 55 10 18 11,3 24,5 10 20 0,5 0,6 0,9 1,0 1,1 1,9 2,1 Сборочные детали входят в комплект поставки. Короткие переходники изготавливаются только с использованием сегментной лепестковой цанги для закрепления инструмента. Моменты затяжки Walter Capto см. на стр. G 28. 6 G 15 Адаптеры Walter Capto




См.также / See also :

Зажимная инструментальная оснастка Walter для металлорежущих станков


Указатель общего каталога инструмента WALTER 2012 на русском языке





Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

1992 Адаптеры Walter Capto хвостовик круглого сечения Для закрепления резцовых головок вручную Walter Capto по ISO 26623 Инструмент Обозначение Разм d1 мм d14 мм U Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. G121992 1993 Оснастка Walter для токарных станков с ЧПУ Встраиваемые базовые держатели для установки непосредственно на суппорт или в револьверную головку C3-R/LC2090-1903 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. G131993 Оснастка Walter для токарных станков с ЧПУ Встраиваемые базовые держатели для установки непосредственно на суппорт или в револьверную головку C3-R/LC2090-19031994 Удлинители C - 391 01 Walter Capto C3 - C8 Инструмент Обозначение di мм dii мм u Pi мм Walter Capto по ISO 26623 длинное исполнение W l4 C3-391 01-32 060A C3 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. G141994 1996 Оснастка Walter Capto Цанговые патроны ER по DIN 6499 Таблица основных размеров вспомогательного инструмента Сборочные детали входят в комплект поставки C3-39 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. G161996 Оснастка Walter Capto Цанговые патроны ER по DIN 6499 Таблица основных размеров вспомогательного инструмента Сборочные детали входят в комплект поставки C3-391997 Цанговые патроны ER с внутренним подводом СОЖ C - 391 14 Walter Capto C3 - C6 Применяется с уплотнительным диском для цанг ER по DIN 6499 Инструмент Walter Ca Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. G171997 1998 Патроны с креплением Weldon C - 391 20 Walter Capto C3 - C5 Адаптеры Walter Capto для инструментов с хвостовиками по DIN 6535 HB Инструмент Walter Capto по IS Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. G181998
