Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.)

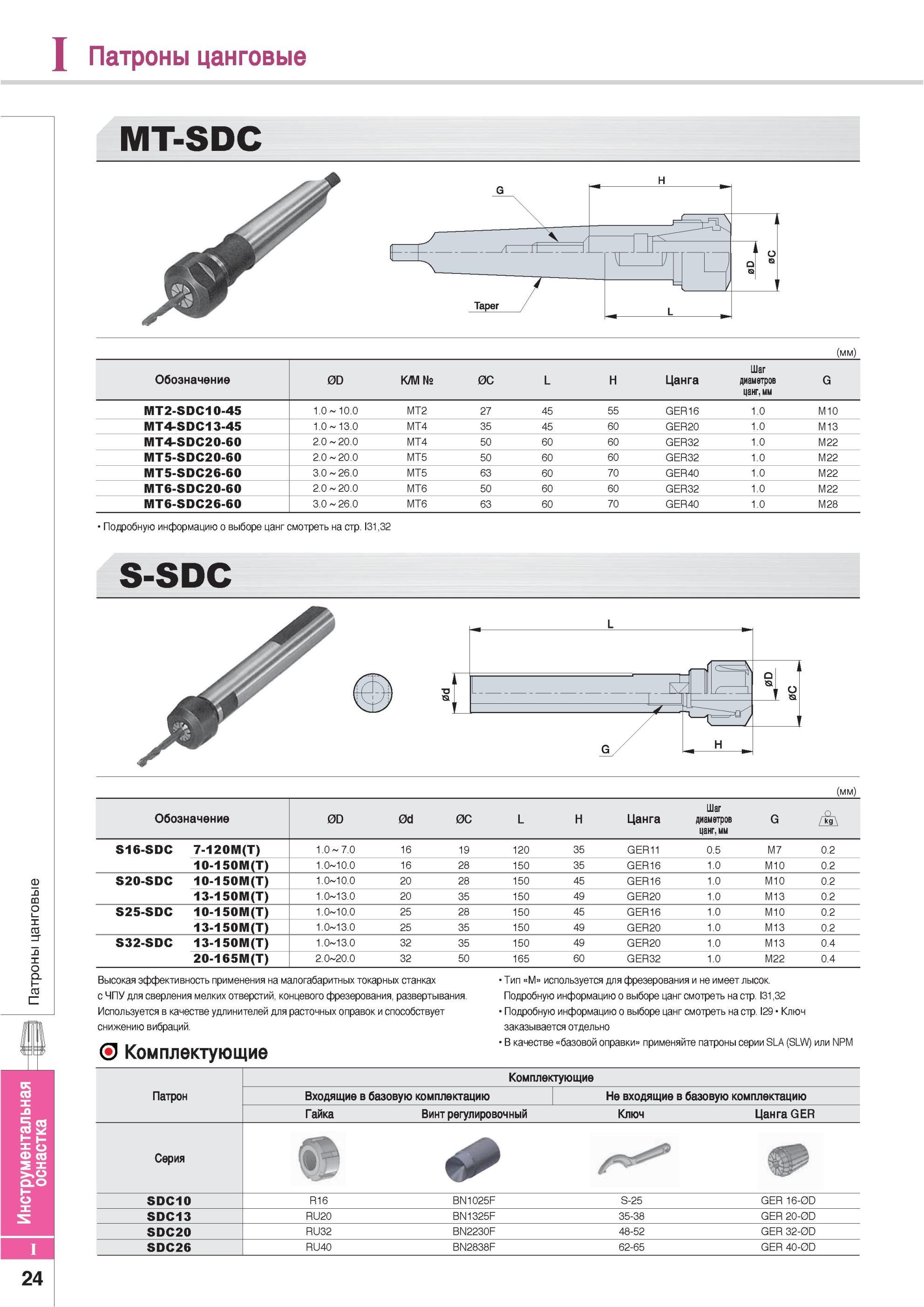

814 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.I24

814 Патроны цанговые Korloy MT-SDC Обозначение Высокая эффективность применения на малогабаритных токарных станках с ЧПУ для сверления мелких отверстий концево Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. I24

Патроны цанговые Korloy MT-SDC Обозначение Высокая эффективность применения на малогабаритных токарных станках с ЧПУ для сверления мелких отверстий концево

Патроны цанговые Korloy MT-SDC Обозначение Высокая эффективность применения на малогабаритных токарных станках с ЧПУ для сверления мелких отверстий концевого фрезерования развертывания. Используется в качестве удлинителей для расточных оправок и способствует снижению вибраций. Комплектующие Тип М используется для фрезерования и не имеет лысок. Подробную информацию о выборе цанг смотреть на стр. I31,32 Подробную информацию о выборе цанг смотреть на стр. I29 Ключ заказывается отдельно В качестве базовой оправки применяйте патроны серии SLA (SLW) или NPM Комплектующие Патрон Входящие в базовую комплектацию Не входящие в базовую комплектацию Гайка Винт регулировочный Ключ Цанга GER Серия SDC10 R16 BN1025F S-25 GER 16-OD SDC13 RU20 BN1325F 35-38 GER 20-0D SDC20 RU32 BN2230F 48-52 GER 32-0D SDC26 RU40 BN2838F 62-65 GER 40-0D 24 Инструментальная оснастка 0D K/M № 0C L H Цанга Шаг диаметров цанг мм G MT2-SDC10-45 1.0 10.0 MT2 27 45 55 GER16 1.0 M10 MT4-SDC13-45 1.0 13.0 MT4 35 45 60 GER20 1.0 M13 MT4-SDC20-60 2.0 20.0 MT4 50 60 60 GER32 1.0 M22 MT5-SDC20-60 2.0 20.0 MT5 50 60 60 GER32 1.0 M22 MT5-SDC26-60 3.0 26.0 MT5 63 60 70 GER40 1.0 M22 MT6-SDC20-60 2.0 20.0 MT6 50 60 60 GER32 1.0 M22 MT6-SDC26-60 3.0 26.0 MT6 63 60 70 GER40 1.0 M28 Подробную информацию о выборе цанг смотреть на стр. I31,32 S-SDC Обозначение 0D 0d 0C L H Цанга Шаг диаметров цанг мм G S16-SDC 7-120M(T) 16 19 120 35 GER11 0.5 M7 0.2 10-150M(T) 1.0-10.0 16 28 150 35 GER16 1.0 M10 0.2 S20-SDC 10-150M(T) 1.0-10.0 20 28 150 45 GER16 1.0 M10 0.2 13-150M(T) 1.0-13.0 20 35 150 49 GER20 1.0 M13 0.2 S25-SDC 10-150M(T) 1.0-10.0 25 28 150 45 GER16 1.0 M10 0.2 13-150M(T) 1.0-13.0 25 35 150 49 GER20 1.0 M13 0.2 S32-SDC 13-150M(T) 1.0-13.0 32 35 150 49 GER20 1.0 M13 0.4 20-165M(T) 2.0-20.0 32 50 165 60 GER32 1.0 M22 0.4
