Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.)

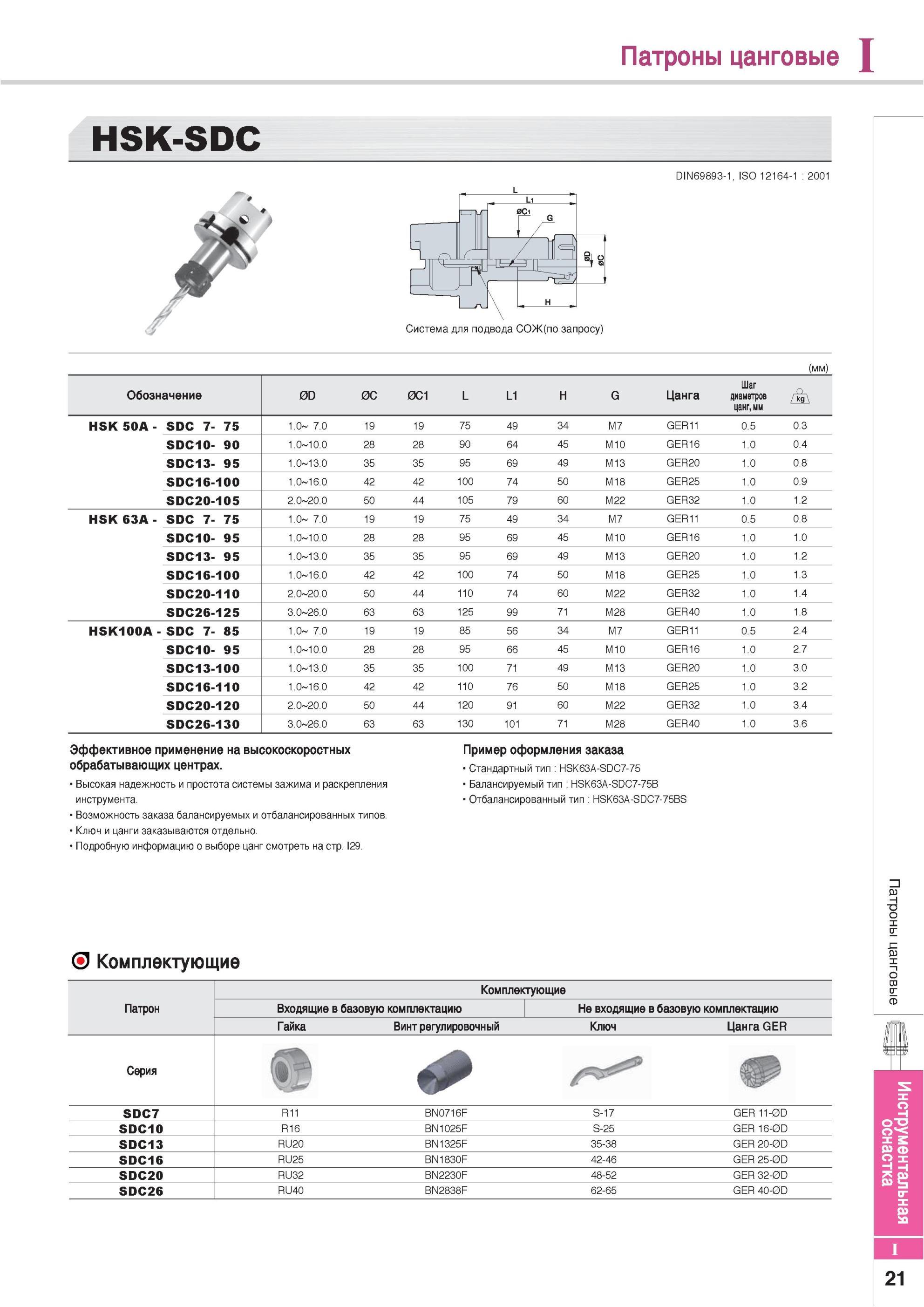

811 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.I21

811 Патроны цанговые Korloy Инструментальная оснастка HSK-SDC DIN69893-1 ISO 12164-1 2001 Система для подвода СОЖ(по запросу) Обозначение Эффективное применени Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. I21

Патроны цанговые Korloy Инструментальная оснастка HSK-SDC DIN69893-1 ISO 12164-1 2001 Система для подвода СОЖ(по запросу) Обозначение Эффективное применени

Патроны цанговые Korloy Инструментальная оснастка HSK-SDC DIN69893-1 ISO 12164-1 2001 Система для подвода СОЖ(по запросу) Обозначение Эффективное применение на высокоскоростных обрабатывающих центрах. Высокая надежность и простота системы зажима и раскрепления инструмента. Возможность заказа балансируемых и отбалансированных типов. Ключ и цанги заказываются отдельно. Подробную информацию о выборе цанг смотреть на стр. I29. Пример оформления заказа Стандартный тип HSK63A-SDC7-75 Балансируемый тип HSK63A-SDC7-75B Отбалансированный тип HSK63A-SDC7-75BS Комплектующие Комплектующие Патрон Входящие в базовую комплектацию Не входящие в базовую комплектацию Гайка Винт регулировочный Ключ Цанга GER Серия 9 SDC7 R11 BN0716F S-17 GER 11-0D SDC10 R16 BN1025F S-25 GER 16-0D SDC13 RU20 BN1325F 35-38 GER 20-0D SDC16 RU25 BN1830F 42-46 GER 25-0D SDC20 RU32 BN2230F 48-52 GER 32-0D SDC26 RU40 BN2838F 62-65 GER 40-0D 21 0D 0C 0C1 L L1 H G Цанга Шаг диаметров цанг мм А HSK 50A SDC 7- 75 19 19 75 49 34 M7 GER11 0.5 0.3 SDC10- 90 1.0 10.0 28 28 90 64 45 M10 GER16 1.0 0.4 SDC13- 95 1.0 13.0 35 35 95 69 49 M13 GER20 1.0 0.8 SDC16-100 1.0 16.0 42 42 100 74 50 M18 GER25 1.0 0.9 SDC20-105 2.0 20.0 50 44 105 79 60 M22 GER32 1.0 1.2 HSK 63A SDC 7- 75 19 19 75 49 34 M7 GER11 0.5 0.8 SDC10- 95 1.0 10.0 28 28 95 69 45 M10 GER16 1.0 1.0 SDC13- 95 1.0 13.0 35 35 95 69 49 M13 GER20 1.0 1.2 SDC16-100 1.0 16.0 42 42 100 74 50 M18 GER25 1.0 1.3 SDC20-110 2.0 20.0 50 44 110 74 60 M22 GER32 1.0 1.4 SDC26-125 3.0 26.0 63 63 125 99 71 M28 GER40 1.0 1.8 HSK100A SDC 7- 85 19 19 85 56 34 M7 GER11 0.5 2.4 SDC10- 95 1.0 10.0 28 28 95 66 45 M10 GER16 1.0 2.7 SDC13-100 1.0 13.0 35 35 100 71 49 M13 GER20 1.0 3.0 SDC16-110 1.0 16.0 42 42 110 76 50 M18 GER25 1.0 3.2 SDC20-120 2.0 20.0 50 44 120 91 60 M22 GER32 1.0 3.4 SDC26-130 3.0 26.0 63 63 130 101 71 M28 GER40 1.0 3.6
