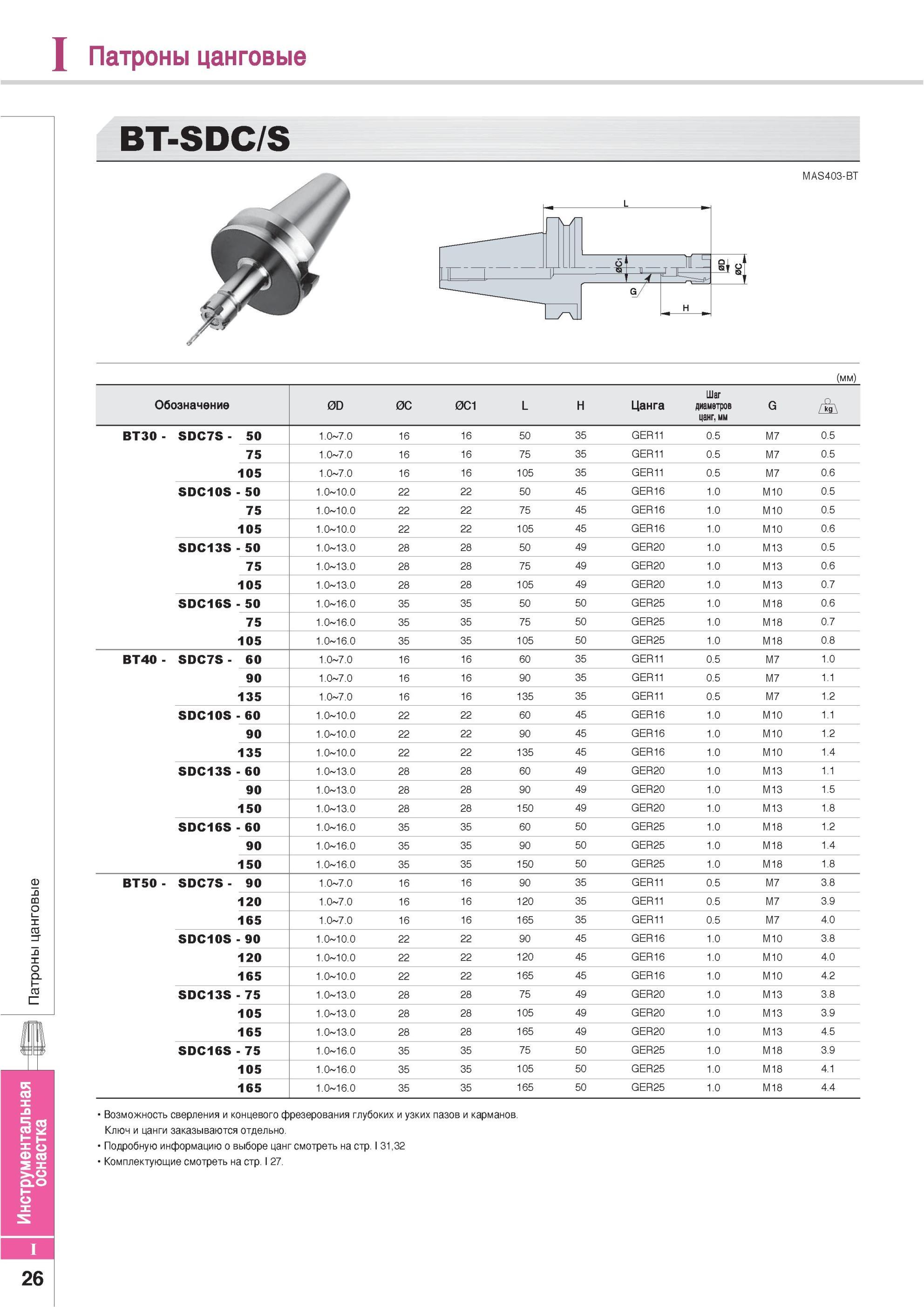

816 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.I26

816 Патроны цанговые Korloy BT-SDC/S Обозначение Инструментальная оснастка 0D 0С 0С1 L H Цанга Шаг диаметров цанг мм G BT30 SDC7S 50 1 0 7 0 16 16 50 35 GER11 Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. I26

Патроны цанговые Korloy BT-SDC/S Обозначение Инструментальная оснастка 0D 0С 0С1 L H Цанга Шаг диаметров цанг мм G BT30 SDC7S 50 1 0 7 0 16 16 50 35 GER11

Патроны цанговые Korloy BT-SDC/S Обозначение Инструментальная оснастка 0D 0С 0С1 L H Цанга Шаг диаметров цанг мм G BT30 SDC7S 50 1.0 7.0 16 16 50 35 GER11 0.5 M7 0.5 75 1.0 7.0 16 16 75 35 GER11 0.5 M7 0.5 105 1.0 7.0 16 16 105 35 GER11 0.5 M7 0.6 SDC10S 50 1.0 10.0 22 22 50 45 GER16 1.0 M10 0.5 75 1.0 10.0 22 22 75 45 GER16 1.0 M10 0.5 105 1.0 10.0 22 22 105 45 GER16 1.0 M10 0.6 SDC13S 50 1.0 13.0 28 28 50 49 GER20 1.0 M13 0.5 75 1.0 13.0 28 28 75 49 GER20 1.0 M13 0.6 105 1.0 13.0 28 28 105 49 GER20 1.0 M13 0.7 SDC16S 50 1.0 16.0 35 35 50 50 GER25 1.0 M18 0.6 75 1.0 16.0 35 35 75 50 GER25 1.0 M18 0.7 105 1.0 16.0 35 35 105 50 GER25 1.0 M18 0.8 BT40 SDC7S 60 1.0 7.0 16 16 60 35 GER11 0.5 M7 1.0 90 1.0 7.0 16 16 90 35 GER11 0.5 M7 1.1 135 1.0 7.0 16 16 135 35 GER11 0.5 M7 1.2 SDC10S 60 1.0 10.0 22 22 60 45 GER16 1.0 M10 1.1 90 1.0 10.0 22 22 90 45 GER16 1.0 M10 1.2 135 1.0 10.0 22 22 135 45 GER16 1.0 M10 1.4 SDC13S 60 1.0 13.0 28 28 60 49 GER20 1.0 M13 1.1 90 1.0 13.0 28 28 90 49 GER20 1.0 M13 1.5 150 1.0 13.0 28 28 150 49 GER20 1.0 M13 1.8 SDC16S 60 1.0 16.0 35 35 60 50 GER25 1.0 M18 1.2 90 1.0 16.0 35 35 90 50 GER25 1.0 M18 1.4 150 1.0 16.0 35 35 150 50 GER25 1.0 M18 1.8 BT50 SDC7S 90 1.0 7.0 16 16 90 35 GER11 0.5 M7 3.8 120 1.0 7.0 16 16 120 35 GER11 0.5 M7 3.9 165 1.0 7.0 16 16 165 35 GER11 0.5 M7 4.0 SDC10S 90 1.0 10.0 22 22 90 45 GER16 1.0 M10 3.8 120 1.0 10.0 22 22 120 45 GER16 1.0 M10 4.0 165 1.0 10.0 22 22 165 45 GER16 1.0 M10 4.2 SDC13S 75 1.0 13.0 28 28 75 49 GER20 1.0 M13 3.8 105 1.0 13.0 28 28 105 49 GER20 1.0 M13 3.9 165 1.0 13.0 28 28 165 49 GER20 1.0 M13 4.5 SDC16S 75 1.0 16.0 35 35 75 50 GER25 1.0 M18 3.9 105 1.0 16.0 35 35 105 50 GER25 1.0 M18 4.1 165 1.0 16.0 35 35 165 50 GER25 1.0 M18 4.4 Возможность сверления и концевого фрезерования глубоких и узких пазов и карманов. Ключ и цанги заказываются отдельно. Подробную информацию о выборе цанг смотреть на стр. 31,32 Комплектующие смотреть на стр. 27. 26 MAS403-BT
