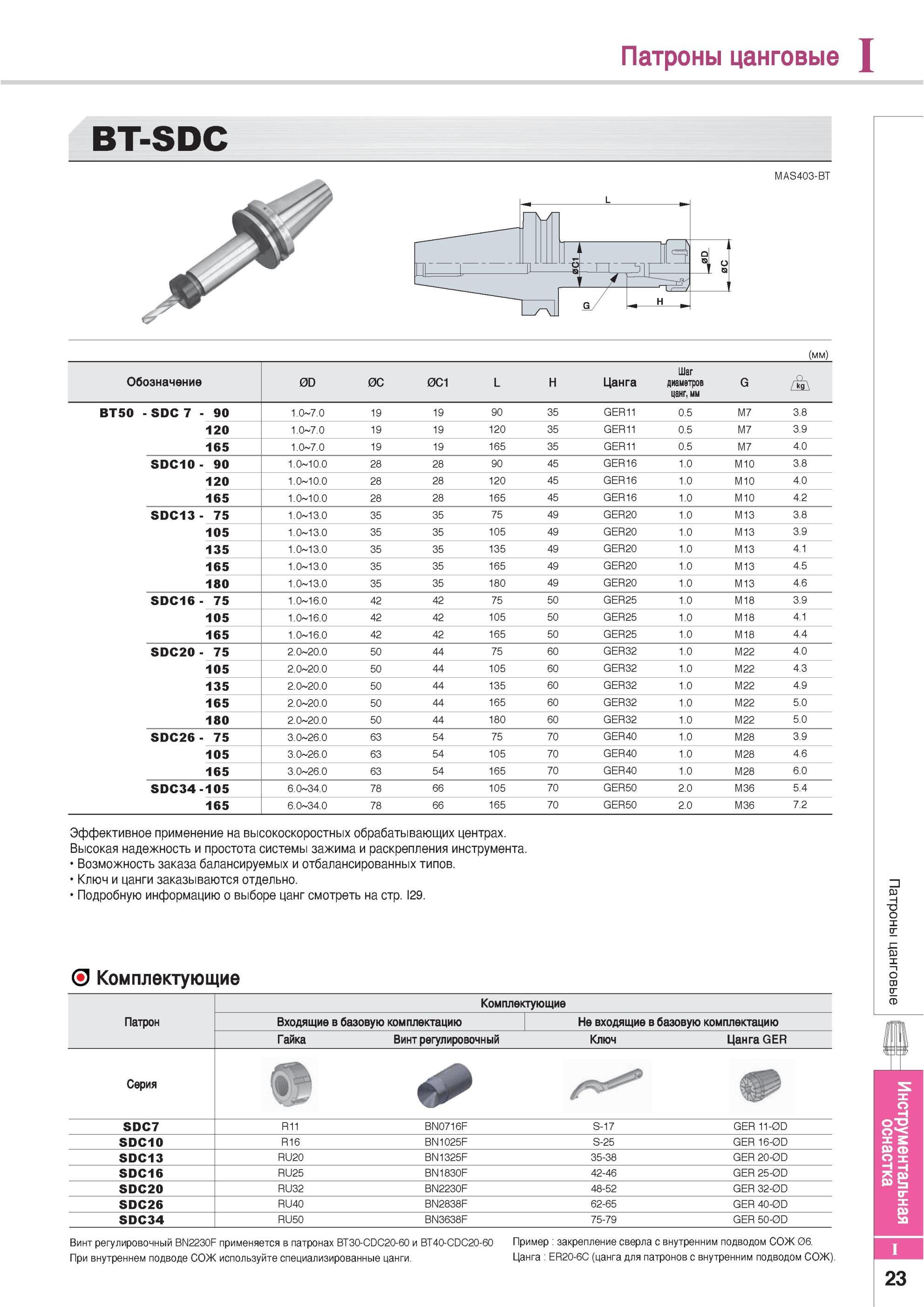

813 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.I23

813 Патроны цанговые Korloy BT-SDC MAS403-BT Эффективное применение на высокоскоростных обрабатывающих центрах Высокая надежность и простота системы зажима и р Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. I23

Патроны цанговые Korloy BT-SDC MAS403-BT Эффективное применение на высокоскоростных обрабатывающих центрах Высокая надежность и простота системы зажима и р

Патроны цанговые Korloy BT-SDC MAS403-BT Эффективное применение на высокоскоростных обрабатывающих центрах. Высокая надежность и простота системы зажима и раскрепления инструмента. Возможность заказа балансируемых и отбалансированных типов. Ключ и цанги заказываются отдельно. Подробную информацию о выборе цанг смотреть на стр. I29. Комплектующие Комплектующие Патрон Входящие в базовую комплектацию Не входящие в базовую комплектацию Гайка Винт регулировочный Ключ Цанга GER Серия SDC7 R11 BN0716F S-17 GER 11-0D SDC10 R16 BN1025F S-25 GER 16-0D SDC13 RU20 BN1325F 35-38 GER 20-0D SDC16 RU25 BN1830F 42-46 GER 25-0D SDC20 RU32 BN2230F 48-52 GER 32-0D SDC26 RU40 BN2838F 62-65 GER 40-0D SDC34 RU50 BN3638F 75-79 GER 50-0D Винт регулировочный BN2230F применяется в патронах BT30-CDC20-60 и BT40-CDC20-60 Пример закрепление сверла с внутренним подводом СОЖ 06. При внутреннем подводе СОЖ используйте специализированные цанги. Цанга ER20-6C (цанга для патронов с внутренним подводом СОЖ). Обозначение 0D 0C 0C1 L H Цанга Шаг диаметров цанг мм G Akg\ BT50 SDC 7 90 1.0 7.0 19 19 90 35 GER11 0.5 M7 3.8 120 1.0 7.0 19 19 120 35 GER11 0.5 M7 3.9 165 1.0 7.0 19 19 165 35 GER11 0.5 M7 4.0 SDC10 90 1.0 10.0 28 28 90 45 GER16 1.0 M10 3.8 120 1.0 10.0 28 28 120 45 GER16 1.0 M10 4.0 165 1.0 10.0 28 28 165 45 GER16 1.0 M10 4.2 SDC13 75 1.0 13.0 35 35 75 49 GER20 1.0 M13 3.8 105 1.0 13.0 35 35 105 49 GER20 1.0 M13 3.9 135 1.0 13.0 35 35 135 49 GER20 1.0 M13 4.1 165 1.0 13.0 35 35 165 49 GER20 1.0 M13 4.5 180 1.0 13.0 35 35 180 49 GER20 1.0 M13 4.6 SDC16 75 1.0 16.0 42 42 75 50 GER25 1.0 M18 3.9 105 1.0 16.0 42 42 105 50 GER25 1.0 M18 4.1 165 1.0 16.0 42 42 165 50 GER25 1.0 M18 4.4 SDC20 75 2.0 20.0 50 44 75 60 GER32 1.0 M22 4.0 105 2.0 20.0 50 44 105 60 GER32 1.0 M22 4.3 135 2.0 20.0 50 44 135 60 GER32 1.0 M22 4.9 165 2.0 20.0 50 44 165 60 GER32 1.0 M22 5.0 180 2.0 20.0 50 44 180 60 GER32 1.0 M22 5.0 SDC26 75 3.0 26.0 63 54 75 70 GER40 1.0 M28 3.9 105 3.0 26.0 63 54 105 70 GER40 1.0 M28 4.6 165 3.0 26.0 63 54 165 70 GER40 1.0 M28 6.0 SDC34-105 6.0 34.0 78 66 105 70 GER50 2.0 M36 5.4 165 6.0 34.0 78 66 165 70 GER50 2.0 M36 7.2 Инструментальная оснастка
