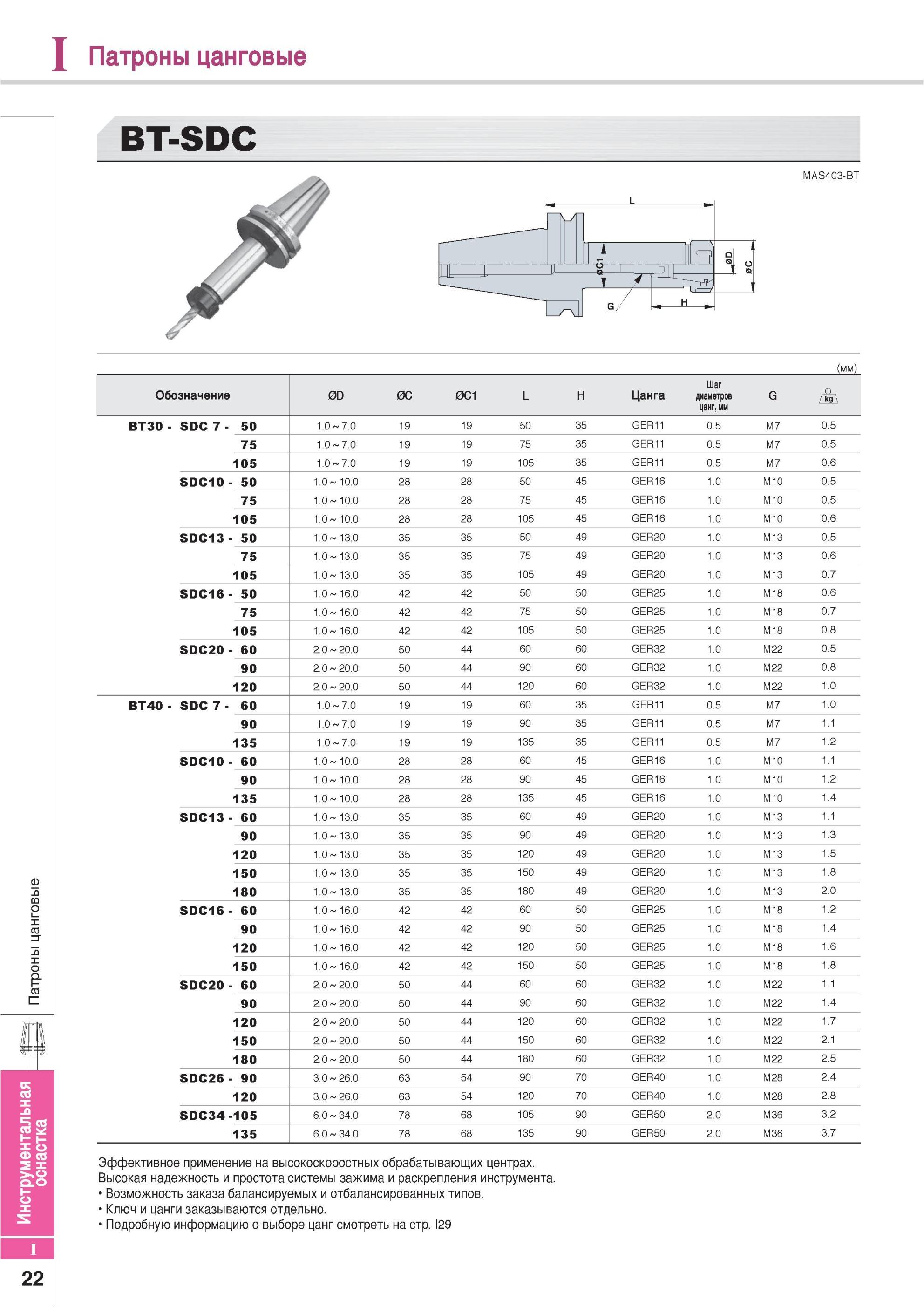

812 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.I22

812 Патроны цанговые Korloy BT-SDC Эффективное применение на высокоскоростных обрабатывающих центрах Высокая надежность и простота системы зажима и раскреплени Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. I22

Патроны цанговые Korloy BT-SDC Эффективное применение на высокоскоростных обрабатывающих центрах Высокая надежность и простота системы зажима и раскреплени

Патроны цанговые Korloy BT-SDC Эффективное применение на высокоскоростных обрабатывающих центрах. Высокая надежность и простота системы зажима и раскрепления инструмента. Возможность заказа балансируемых и отбалансированных типов. Ключ и цанги заказываются отдельно. Подробную информацию о выборе цанг смотреть на стр. I29 22 MAS403-BT Инструментальная оснастка Обозначение 0D 0C 0C1 L H Цанга Шаг диаметров цанг мм G BT30 SDC 7 50 1.0 7.0 19 19 50 35 GER11 0.5 M7 0.5 75 1.0 7.0 19 19 75 35 GER11 0.5 M7 0.5 105 1.0 7.0 19 19 105 35 GER11 0.5 M7 0.6 SDC10 50 1.0 10.0 28 28 50 45 GER16 1.0 M10 0.5 75 1.0 10.0 28 28 75 45 GER16 1.0 M10 0.5 105 1.0 10.0 28 28 105 45 GER16 1.0 M10 0.6 SDC13 50 1.0 13.0 35 35 50 49 GER20 1.0 M13 0.5 75 1.0 13.0 35 35 75 49 GER20 1.0 M13 0.6 105 1.0 13.0 35 35 105 49 GER20 1.0 M13 0.7 SDC16 50 1.0 16.0 42 42 50 50 GER25 1.0 M18 0.6 75 1.0 16.0 42 42 75 50 GER25 1.0 M18 0.7 105 1.0 16.0 42 42 105 50 GER25 1.0 M18 0.8 SDC20 60 2.0 20.0 50 44 60 60 GER32 1.0 M22 0.5 90 2.0 20.0 50 44 90 60 GER32 1.0 M22 0.8 120 2.0 20.0 50 44 120 60 GER32 1.0 M22 1.0 BT40 SDC 7 60 1.0 7.0 19 19 60 35 GER11 0.5 M7 1.0 90 1.0 7.0 19 19 90 35 GER11 0.5 M7 1.1 135 1.0 7.0 19 19 135 35 GER11 0.5 M7 1.2 SDC10 60 1.0 10.0 28 28 60 45 GER16 1.0 M10 1.1 90 1.0 10.0 28 28 90 45 GER16 1.0 M10 1.2 135 1.0 10.0 28 28 135 45 GER16 1.0 M10 1.4 SDC13 60 1.0 13.0 35 35 60 49 GER20 1.0 M13 1.1 90 1.0 13.0 35 35 90 49 GER20 1.0 M13 1.3 120 1.0 13.0 35 35 120 49 GER20 1.0 M13 1.5 150 1.0 13.0 35 35 150 49 GER20 1.0 M13 1.8 180 1.0 13.0 35 35 180 49 GER20 1.0 M13 2.0 SDC16 60 1.0 16.0 42 42 60 50 GER25 1.0 M18 1.2 90 1.0 16.0 42 42 90 50 GER25 1.0 M18 1.4 120 1.0 16.0 42 42 120 50 GER25 1.0 M18 1.6 150 1.0 16.0 42 42 150 50 GER25 1.0 M18 1.8 SDC20 60 2.0 20.0 50 44 60 60 GER32 1.0 M22 1.1 90 2.0 20.0 50 44 90 60 GER32 1.0 M22 1.4 120 2.0 20.0 50 44 120 60 GER32 1.0 M22 1.7 150 2.0 20.0 50 44 150 60 GER32 1.0 M22 2.1 180 2.0 20.0 50 44 180 60 GER32 1.0 M22 2.5 SDC26 90 3.0 26.0 63 54 90 70 GER40 1.0 M28 2.4 120 3.0 26.0 63 54 120 70 GER40 1.0 M28 2.8 SDC34 -105 6.0 34.0 78 68 105 90 GER50 2.0 M36 3.2 135 6.0 34.0 78 68 135 90 GER50 2.0 M36 3.7
