Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.)




839 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.I29

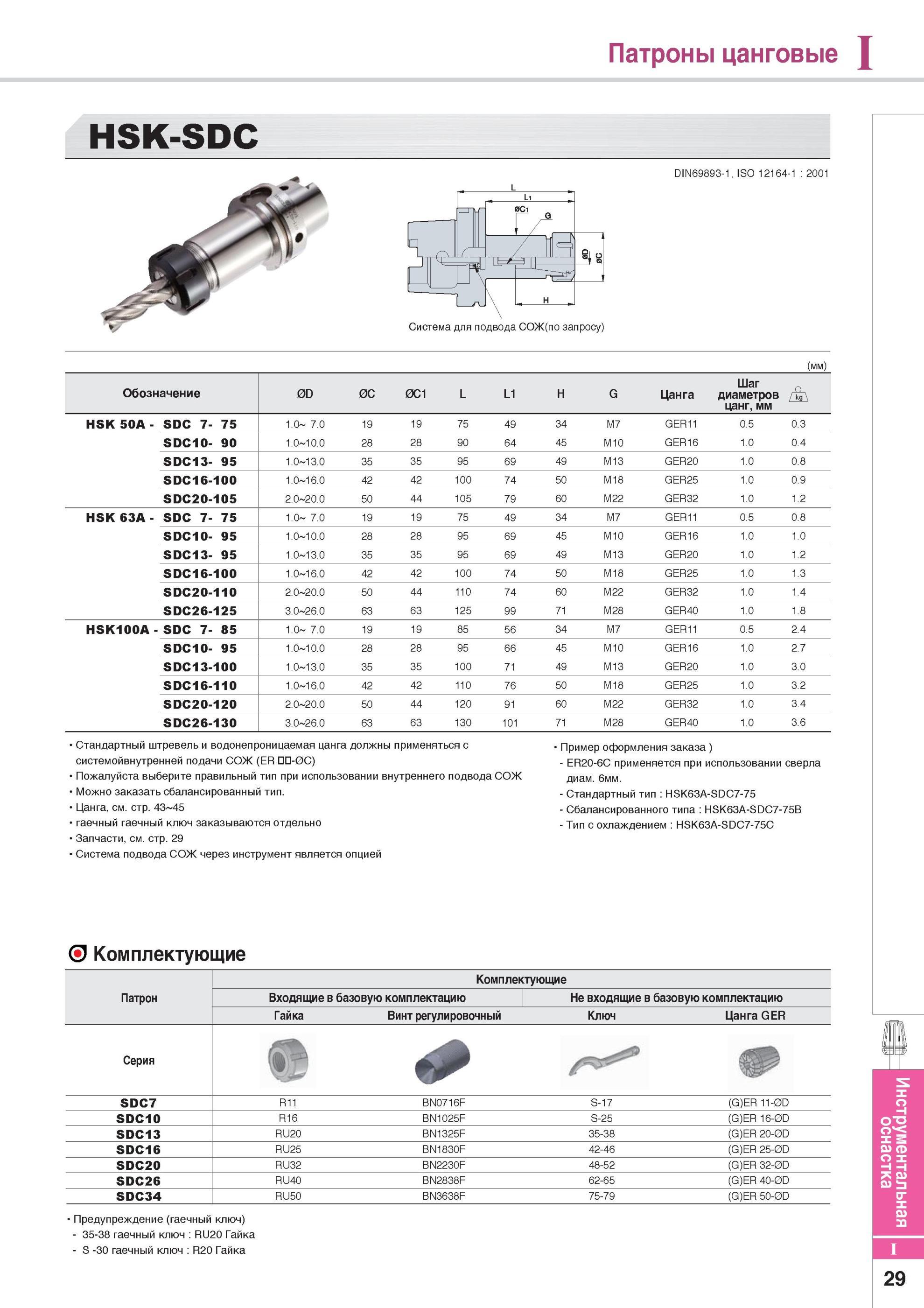

839 Патроны цанговые HSK-SDC Вспомогательный инструмент Korloy для металлорежущих станков DIN69893-1, ISO 12164-1 2001 (мм) Обозначение 0D 0C 0C1 L L1 H G Цанг Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. I29

Патроны цанговые HSK-SDC Вспомогательный инструмент Korloy для металлорежущих станков DIN69893-1, ISO 12164-1 2001 (мм) Обозначение 0D 0C 0C1 L L1 H G Цанг

Патроны цанговые HSK-SDC Вспомогательный инструмент Korloy для металлорежущих станков DIN69893-1, ISO 12164-1 2001 (мм) Обозначение 0D 0C 0C1 L L1 H G Цанга Шаг диаметров цанг, мм HSK 50A - SDC 7- 75 .0 7. .0 19 19 75 49 34 M7 GER11 0.5 0.3 SDC10- 90 1.0 10.0 28 28 90 64 45 M10 GER16 1.0 0.4 SDC13- 95 1.0 13.0 35 35 95 69 49 M13 GER20 1.0 0.8 SDC16-100 1.0 16.0 42 42 100 74 50 M18 GER25 1.0 0.9 SDC20-105 2.0 20.0 50 44 105 79 60 M22 GER32 1.0 1.2 HSK 63A - SDC 7- 75 .0 7. .0 19 19 75 49 34 M7 GER11 0.5 0.8 SDC10- 95 1.0 10.0 28 28 95 69 45 M10 GER16 1.0 1.0 SDC13- 95 1.0 13.0 35 35 95 69 49 M13 GER20 1.0 1.2 SDC16-100 1.0 16.0 42 42 100 74 50 M18 GER25 1.0 1.3 SDC20-110 2.0 20.0 50 44 110 74 60 M22 GER32 1.0 1.4 SDC26-125 3.0 26.0 63 63 125 99 71 M28 GER40 1.0 1.8 HSK100A - SDC 7- 85 .0 7. .0 19 19 85 56 34 M7 GER11 0.5 2.4 SDC10- 95 1.0 10.0 28 28 95 66 45 M10 GER16 1.0 2.7 SDC13-100 1.0 13.0 35 35 100 71 49 M13 GER20 1.0 3.0 SDC16-110 1.0 16.0 42 42 110 76 50 M18 GER25 1.0 3.2 SDC20-120 2.0 20.0 50 44 120 91 60 M22 GER32 1.0 3.4 SDC26-130 3.0 26.0 63 63 130 101 71 M28 GER40 1.0 3.6 Стандартный штревель и водонепроницаемая цанга должны применяться с системой внутренней подачи СОЖ (ER DD-0C) Пожалуйста выберите правильный тип при использовании внутреннего подвода СОЖ Можно заказать сбалансированный тип. Цанга, см. стр. 43 45 гаечный гаечный ключ заказываются отдельно Запчасти, см. стр. 29 Система подвода СОЖ через инструмент является опцией Пример оформления заказа ) - ER20-6C применяется при использовании сверла диам. 6мм . - Стандартный тип HSK63A-SDC7-75 - Сбалансированного типа HSK63A-SDC7-75B - Тип с охлаждением HSK63A-SDC7-75C О Комплектующие Комплектующие Патрон Входящие в базовую комплектацию Не входящие в базовую комплектацию Гайка Винт регулировочный Ключ Цанга GER Серия SDC7 R11 BN0716F S-17 (G)ER 11-OD SDC10 R16 BN1025F S-25 (G)ER 16-0D SDC13 RU20 BN1325F 35-38 (G)ER 20-0D SDC16 RU25 BN1830F 42-46 (G)ER 25-0D SDC20 RU32 BN2230F 48-52 (G)ER 32-0D SDC26 RU40 BN2838F 62-65 (G)ER 40-0D SDC34 RU50 BN3638F 75-79 (G)ER 50-0D Предупреждение (гаечный ключ) - 35-38 гаечный ключ RU20 Гайка - S -30 гаечный ключ R20 Гайка Инструментальная оснастка 29
